Токоприемники кольцевые ТКК-200
Описание
Токоприемники серии ТКК-200 предназначены для подвода постоянного тока (напряжением до 440В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.
Структура условного обозначения
ТКК-ХХХ-ХХХ2
| ТКК | — токоприемник кольцевой крановый |
| Х | — исполнение токоприемника по максимальному диаметру установочной колонны: 1 — 100 мм; 2- 200 мм. |
| ХХ | — число цепей (колец): 3, 6, 9, 12 |
| ХХХ | — вид климатического исполнения У, УХЛ |
| 2 | — категория размещения по ГОСТ 15150.69 |
Условия эксплуатации
- Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
- Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.
Конструкция и принцип действия

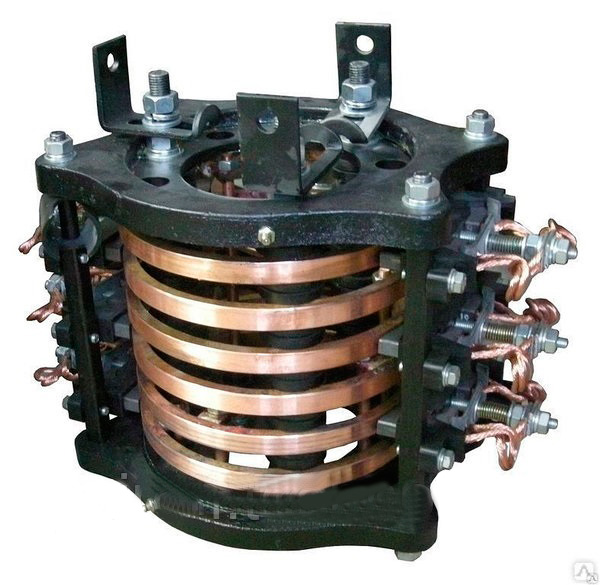

Токоприемник состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных четырьмя стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем. При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.
При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами. При этом корпус связан тягами с поворотной частью грузоподъемного крана а сердечник крепится к неподвижной колонне уголками.
Характеристики
| Обозначение | Диаметр колонны, мм |
Число цепей | Допустимые токовые нагрузки | |
| ПВ 100% | ПВ 40% | |||
| ТКК-203 ТКК-206 ТКК-209 ТКК-212 |
101 — 200 | 3 6 9 12 |
200 | 300 |
- Номинальное напряжение, В:
- постоянного тока — 440
- переменного тока — 660
- Рабочее положение вращения токоприемников – вертикальное, допустимое отклонение оси вращения не более 5°.
- Частота вращения щеток относительно колец не более 11 об/мин.
- Механическая износостойкость не менее 5 млн оборотов, из них 2,5 млн оборотов в одну сторону и 2,5 млн оборотов в обратную.
Схемы

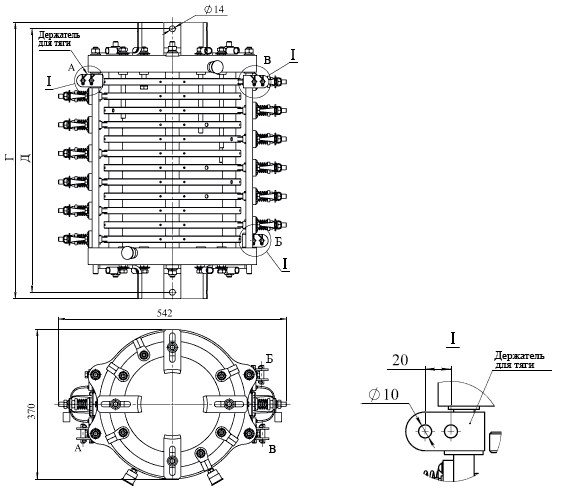

Рис.1 Схема габаритных и присоединительных размеров токоприемника ТКК-200
