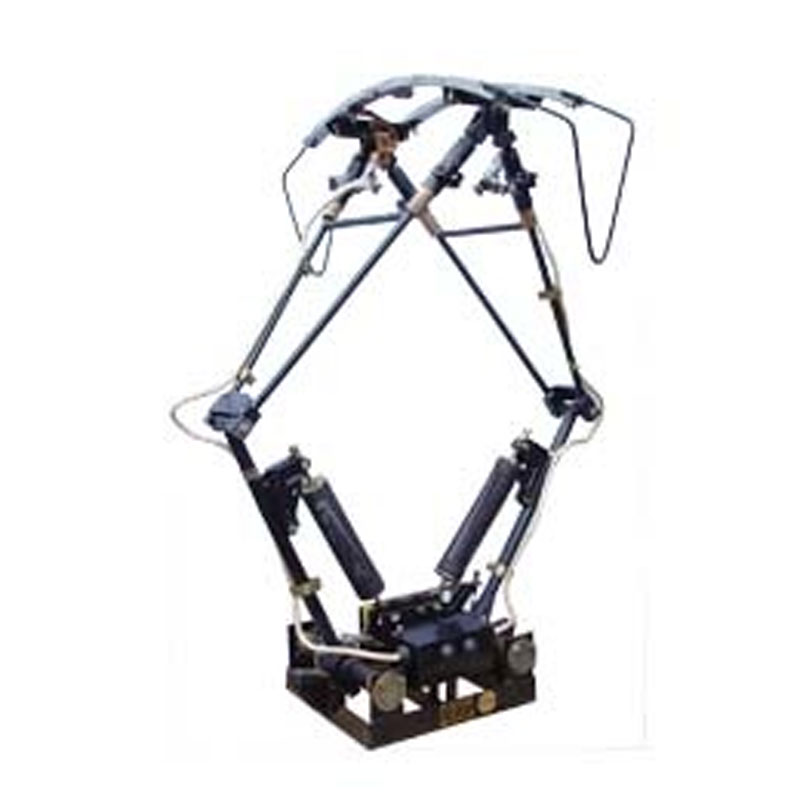

Токоприемник ТРН-М
Описание
Токоприемник рудничный ТРН-М – специализированное рудничное электротехническое оборудование, выполняющее роль токоприемника подвижного состава для горно-шахтной промышленности. Имеет нормальное исполнение, классическую разборную конструкцию и относительно малый вес. Относится к разряду эл. оборудования для специального шахтного транспорта. Отличается простотой обслуживания и долговечностью в эксплуатации.
Назначение токоприемника ТРН-М
Данное устройство предназначено для установки на электровозы, имеющие сцепной вес от 7 до 28 тонн. Используется для обеспечения съема постоянного тока от контактной шахтной сети и дальнейшей его передачи на сеть питания эл. оборудования электровоза. Данный тип устройства может использоваться на горно-шахтных производствах, лишенных взвесей взрывоопасной пыли в рабочей среде.
Устройство типа ТРН-М выполнено в форм-факторе каркасной конструкции из металла с наличием втулочных соединительных механизмов, обеспечивающих раскрытие/закрытие устройства. Управление раскрытием/закрытием осуществляется при помощи пружинно-гидравлического механизма. Съем тока от контактной шахтной линии выполняется посредством токоприемника, закрепленного на верхней части устройства.
Характеристики
|
Модификация устройства |
Токоприемник ТРН-М |
|
Тип устройства |
Токоприемник классической конструкции, разборный, нормального исполнения |
|
Режим функционирования |
Продолжительный |
|
Тип механизма подъема/опускания |
Пружинно-гидравлический |
|
Климатическое исполнение согласно ГОСТ 15150 |
У/Т |
|
Категория размещения согласно ГОСТ 15150 |
Категория 5 |
|
Степень защиты устройства согласно ГОСТ 14254 |
IP20 |
|
Степень взрывозащиты |
РН1 |
|
Напряжение, принимаемое устройством, номинал., В |
250,0 |
|
Номинальный ток, А: |
|
|
в условиях стоянки |
20 |
|
в условиях движения электровоза |
400 |
|
Допустимая скорость движения электровоза, питаемого от устройства, км/час: |
|
|
номинал. |
12,5 |
|
Максимум |
25 |
|
Допустимая сила статического нажатия на контактный проводник, Н: |
|
|
активная, минимум |
45 |
|
пассивная, максимум |
80 |
|
Рабочие габариты устройства, мм: |
|
|
высота в транспортном положении |
400 |
|
высота подъема минимальная |
500 |
|
высота подъема максимальная |
1100 |
|
Допустимая температура рабочей среды, °С |
От -5 до +40 |
|
Допустимая влажность рабочей среды при t=35°С, % |
100 |
|
Габаритные характеристики (размер), не более, мм |
1470х1200х900 |
|
Установочные размеры, мм |
255х150 |
|
Весовые характеристики (масса), не более, кг |
45,0 |

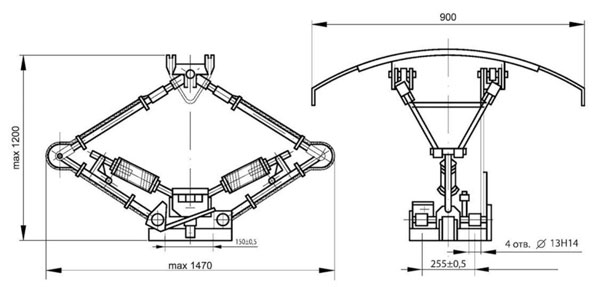

Размеры токоприемников
