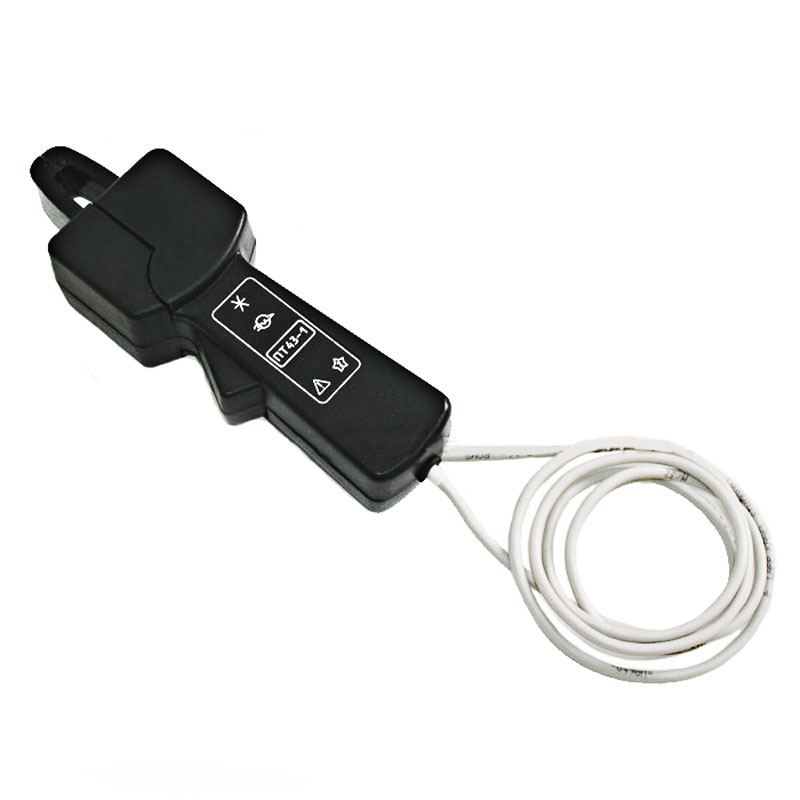

Приставка ПТ43-1

Приставка ПТ43-1 представляет собой токоизмерительные клещи, которые по сути являются вспомогательной частью, которая позволяет производить необходимые измерения при помощи электроизмерительных приборов стандартной конструкции не допуская при этом разрывов цепи или образования угла сдвига электрических фаз в диапазоне напряжения и тока. В однофазных промышленных сетях (как трёх-, так и однофазных) при выполнении измерений с использованием приставок коэффициент мощности не меняется.

Рабочее предназначение приставки ПТ43-1

Приставка ПТ43-1 предназначена для работы в комплексе с вольтамперфазометром ВАФ-85-М1. В результате вышеперечисленные преимущества могут быть достигнуты при определении углов сдвига фаз в трёхфазной сети напряжения при её номинальном значении 110/220/380 В. Кроме того, использование клещей актуально в ходе проведения работ, связанных с наладкой и тестированием работы систем релейной защиты и автоматики, обеспечивающей безопасность работы технологического оборудования в процессе производства за счёт организации защиты их силовых цепей. Не менее важно и определение точного значения среднеквадратичного значения, которое требуют от переменного по функциям напряжения. Под измерение идет и  показатели силы тока при синусоидальной форме сигнала.

Рабочие функции и процесс

Одной из ключевых особенностей устройства приставки можно назвать то, что в ходе выполнения наладочных работ в схемах релейной защиты силового оборудования и отходящих линий электроустановок наличие плавающей половины магнитопровода клещей позволяет с высокой надёжностью улучшить показатели стабильности измеряемых параметров.

Среди важных дополнительных преимуществ использования данного устройства в работе выделяется лёгкость его рабочей эксплуатации, небольшая масса и конечно минимально удобные размеры. Корпус приставки выполнен из достаточно прочного пластика, чтобы она могла легко эксплуатироваться в производственных цехах и помещениях, но и среди чистого поля (или просто на отрезке цеха где нет крыши). Также стоит отметить эргономичность устройства и высокое качество его сборки.

Максимальное значение первичного тока

40 А

Пределы номинальной нагрузки, которую имеет вторичная обмотка в кОм

От 1 до 8 единиц

Электрический размер прочности изоляционного покрытия

2,0 кВ

Коэффициент трансформации устройства

1:5000

Максимальное усилие при размыкании магнитопровода

25 Ньютон

Параметры сечения окна для магнитопровода устройства

6*20

Вес приставки

430 грамм

Габаритные размеры одного прибора

177 × 58 × 40 миллиметров
