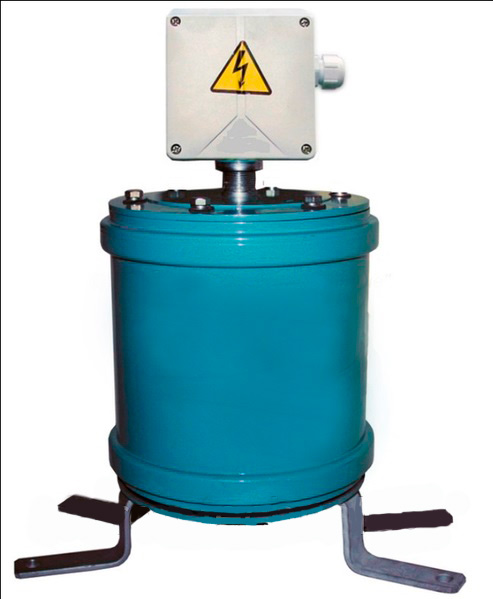

Токоприемник ТКИ

Голосов: 1
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Токоприемники кольцевые ТКИ предназначены для передачи электроэнергии от неподвижного источника к вращающимся потребителям илососов и илоскребов.

Структура условного обозначения

ТКИ-Х Х УВ1 Х IP-65 ХХХ1

ТКИ — токоприемник кольцевой илососа / илоскреба
Х — число цепей (колец): от 3 до 24
Х — исполнение по материалу (конструкционная сталь с антикоррозионным покрытием / нержавеющая сталь)
УВ1 — наличие указателя влажности
Х — тип токоподвода (верхний / нижний)
ХХХ — вид климатического исполнения У, УХЛ
1 — категория размещения по ГОСТ 15150.69

Условия эксплуатации

  • Исполнение токоприемников – защищенное, степень защиты IP65 по ГОСТ 14254-96.
  • Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.

Характеристики

Номинальное напряжение переменного тока 380В
Допустимые токовые нагрузки на одно кольцо при ПВ 100% 25А
Число цепей (колец) От 3 до 24
Диаметр установочной колонны 60 мм
Токоподвод верхний/нижний
Степень защиты по ГОСТ 14254-96 IP65
Вес От 7 до 27 кг

Схемы

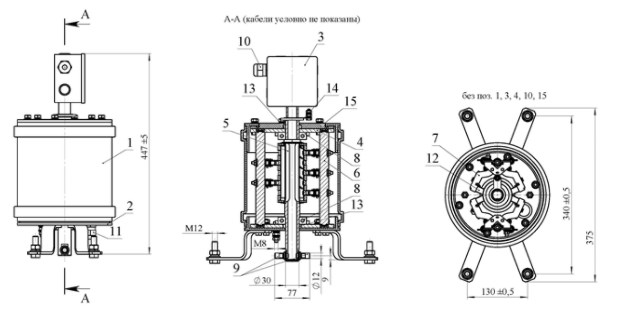

Рис.1 Схема габаритных и присоединительных размеров токоприемника ТКИ
