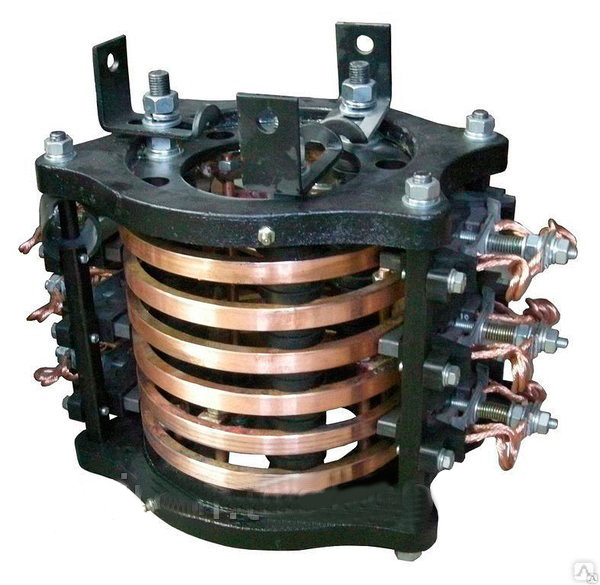

Токоприемники кольцевые ТКК-100

Голосов: 1
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Токоприемники серии ТКК-100 предназначены для подвода постоянного тока (напряжением до 440В) или переменного тока частотой 50 и 60 Гц (напряжением до 660В) от неподвижных к подвижным частям поворачивающихся или вращающихся механизмов грузоподъемных кранов.

Структура условного обозначения

ТКК-ХХХ-ХХХ2

ТКК — токоприемник кольцевой крановый
Х — исполнение токоприемника по максимальному диаметру установочной колонны:
1 — 100 мм; 2- 200 мм.
ХХ — число цепей (колец): 3, 6, 9, 12
ХХХ — вид климатического исполнения У, УХЛ
2 — категория размещения по ГОСТ 15150.69

Условия эксплуатации

  • Исполнение токоприемников – открытое, степень защиты IP00 по ГОСТ 14254-96.
  • Воздействие механических факторов – по группе М3 ГОСТ 17516 без многократных ударов.

Конструкция и принцип действия

Токоприемник состоит из корпуса и сердечника. Сердечник представляет собой набор изолированных друг от друга токоведущих колец с токовыводящими шпильками и двух оснований. Изоляция токоведущих колец друг от друга и от оснований осуществляется изоляционными втулками, которые надеваются на крепежные шпильки.
Корпус представляет собой два основания скрепленных четырьмя стойками, на которых крепятся щеткодержатели. С каждого кольца съем электрического тока производится одним щеткодержателем. При этом щеткодержатели двух соседних колец расположены диаметрально противоположно друг другу.

При вращении корпуса вокруг неподвижного сердечника осуществляется непрерывный электрический контакт щеток щеткодержателя с неподвижными контактными кольцами. При этом корпус связан тягами с поворотной частью грузоподъемного крана а сердечник крепится к неподвижной колонне уголками.

Расположение держателей для тяги:

  • А и Б для ТКК-106, ТКК-112
  • Б и В для ТКК-103, ТКК-109
Габаритные размеры
Тип Размеры, мм
Г Д
ТКК-103 315 285
ТКК-106 415 385
ТКК-109 520 450
ТКК-112 620 590

Конструктивные особенности

По присоединительным размерам и токовым характеристикам, токоприемники полностью соответствуют токоприемникам серии ТКК производства НПО «Динамо».

Комплект поставки

В комплект поставки входят:

  • токоприемник ТКК-100,
  • паспорт,
  • инструкция по эксплуатации (при оговоренности в заказе).

Характеристики

Обозначение Диаметр колонны,
мм
Число цепей Допустимые токовые нагрузки
ПВ 100% ПВ 40%
ТКК-103
ТКК-106
ТКК-109
ТКК-112
60 — 100 3
6
9
12
200 300
  • Номинальное напряжение, В:
    • постоянного тока — 440
    • переменного тока — 660
  • Рабочее положение вращения токоприемников – вертикальное, допустимое отклонение оси вращения не более 5°.
  • Частота вращения щеток относительно колец не более 11 об/мин.
  • Механическая износостойкость не менее 5 млн оборотов, из них 2,5 млн оборотов в одну сторону и 2,5 млн оборотов в обратную.

Схемы

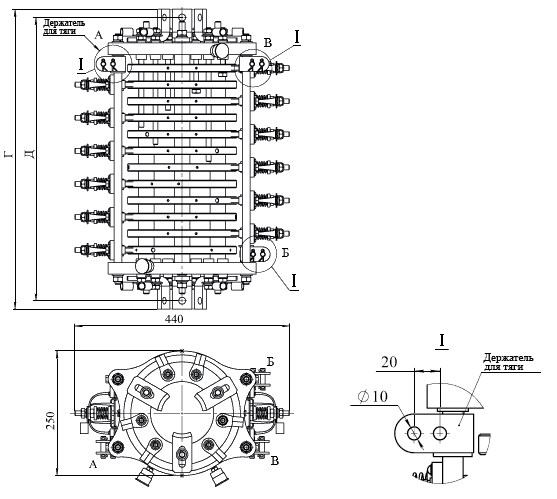

Рис.1 Схема габаритных и присоединительных размеров токоприемников ТКК-100
