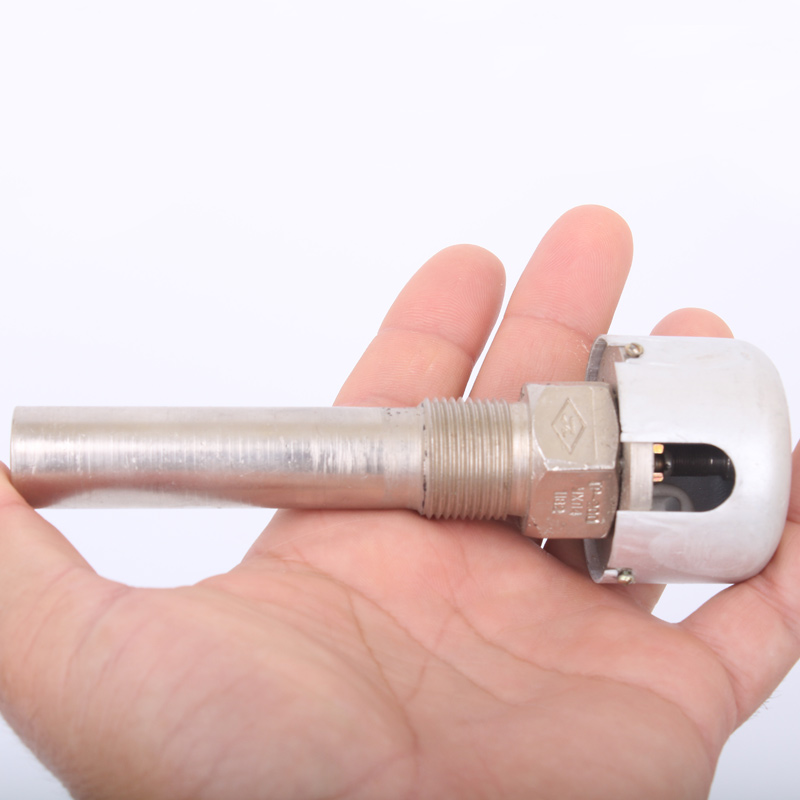

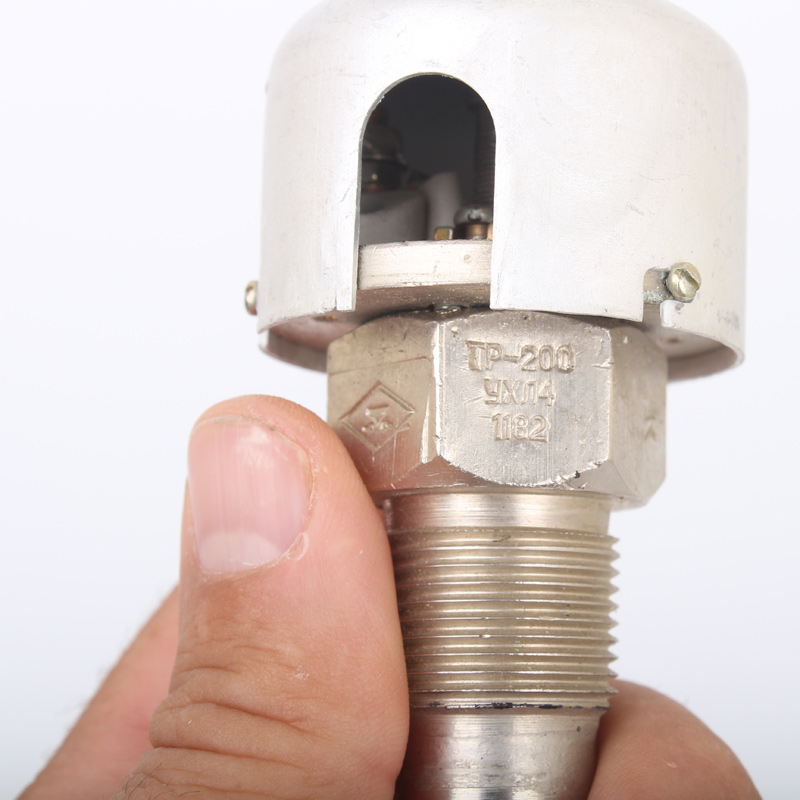

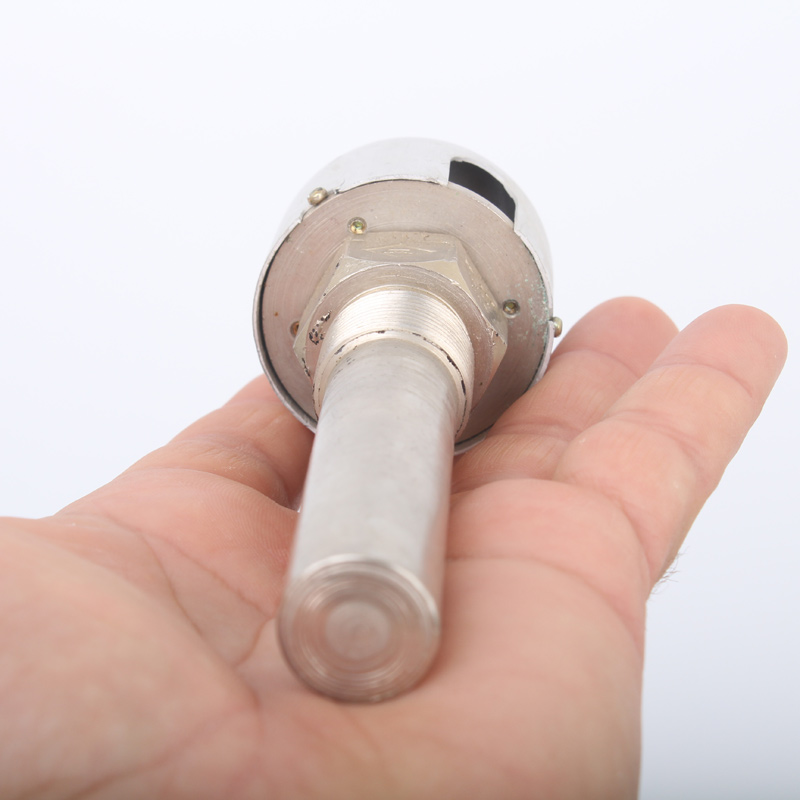

Термореле ТР-200

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Термореле ТР-200, УХЛ4, 1488, предназначено для применения в устройствах контроля температуры неагрессивной жидкой или газовой среды, коммутации цепей постоянного и переменного тока частоты 50 и 60Гц номинальным напряжением до 220В.

Область применения

Применяется в печах, стиральных машинах, холодильных установках.

Устройство и работа

Реле ТР-200 устанавливается таким образом, чтобы латунная гильза находилась, в среде, температуру которой, необходимо измерять. Чувствительным элементом реле является дилатометрическое устройство, состоящее из латунной гильзы и пружины. В торце латунной гильзы закреплен фигурный стержень. На пружинах закреплены изолированные от них нормально закрытые электрические контакты.  Так как коэффициент расширения латуни намного больше, чем инвара (коэффициент расширения инвара в пределах температур от —50 до +100° С близок к нулю), то при - нагревании латунной гильзы  она удлиняется и за стержень 6 растягивает пружины. При этом электрические контакты размыкаются. При уменьшении температуры латунная гильза укорачивается - и благодаря упругим свойствам пружины электрические контакты снова замыкаются.

Температура, три которой размыкаются контакты, определяется величиной зазора. Заданное значение температуры, при которой размыкаются контакты реле, настраивается путем вращения винта. При вращении винт вместе с контактным устройством перемещается вдоль неподвижной гайки, изменяя величину зазора.

Характеристики

Диапазон контролируемых температур, °C от 25 до 200
Точность срабатывания реле при скорости изменения температуры рабочей среды не выше 0,5 °C в минуту в цепях с напряжением, °C не более:
  • до 220 В переменного тока
  • до 320 В постоянного тока
  • 380 В переменного тока
±5
±5
±15
Максимальная разность температуры размыкания и замыкания контактов ТР-200 (дифференциал) при скорости изменения температуры рабочей среды не выше 0,5 °C в минуту в цепях с напряжением, °C не более:
  • до 220 В переменного тока
  • до 320 В постоянного тока
  • 380 В переменного тока
5
5
15
Разрывная мощность контактов ТР-200 при напряжении коммутируемой цепи, не более:
  • до 320 В постоянного тока с индуктивной нагрузкой при τ ≤0,5*10-3 с, Вт
  • до 220 В переменного тока частоты 50 и 60 Гц при cosφ≥0,4, ВА
  • до 380 В переменного тока частоты 50 и 400 Гц при cosφ≥0,4, ВА
  •
17
40
55
Максимальная сила тока включения контактов ТР-200, А:
  • постоянного тока при напряжении до 320 В
  • переменного тока:
    • при напряжении до 220 В 2,4
    • при напряжении до 380 В 1,5
2,7
2,4
1,5
