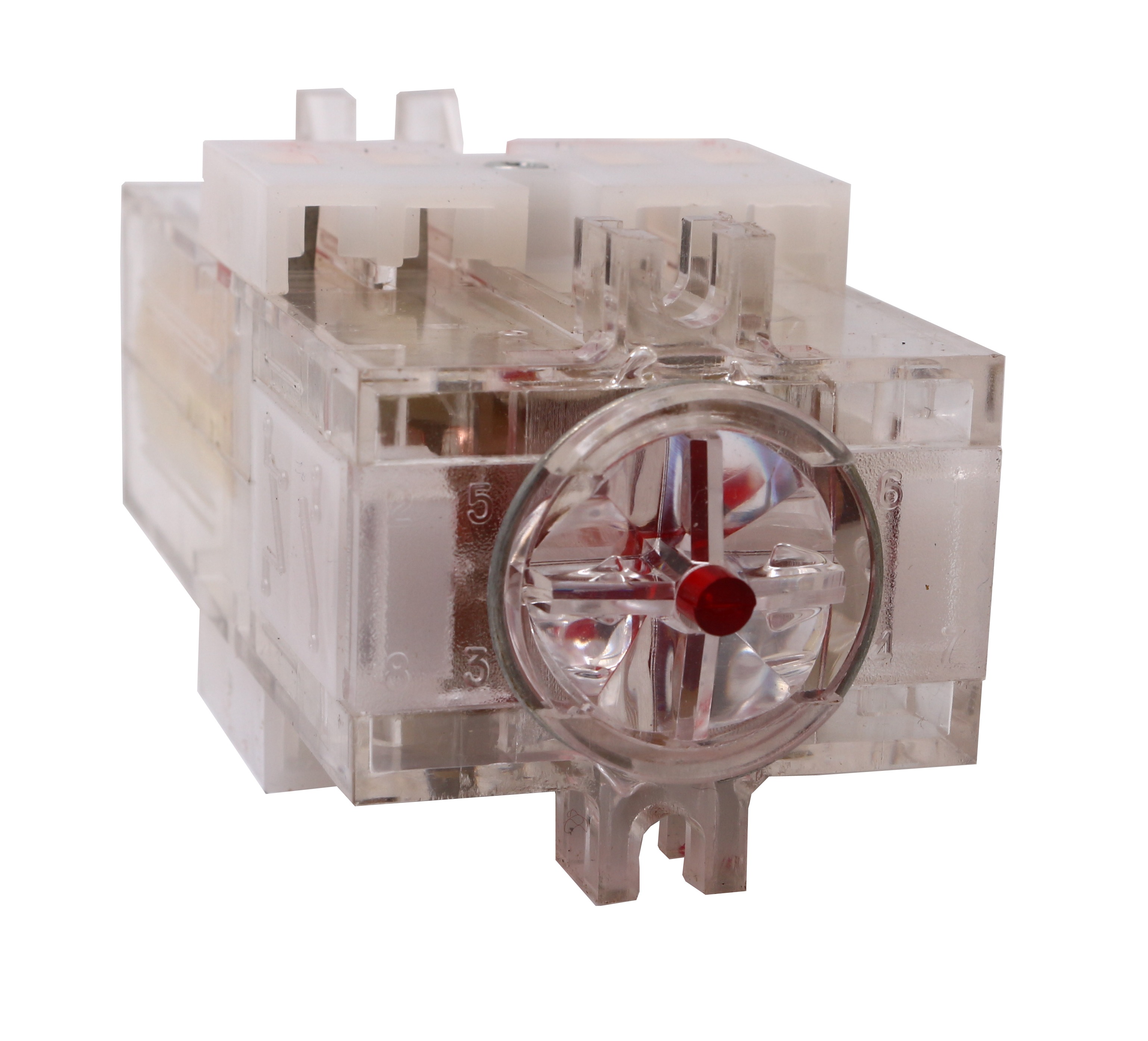

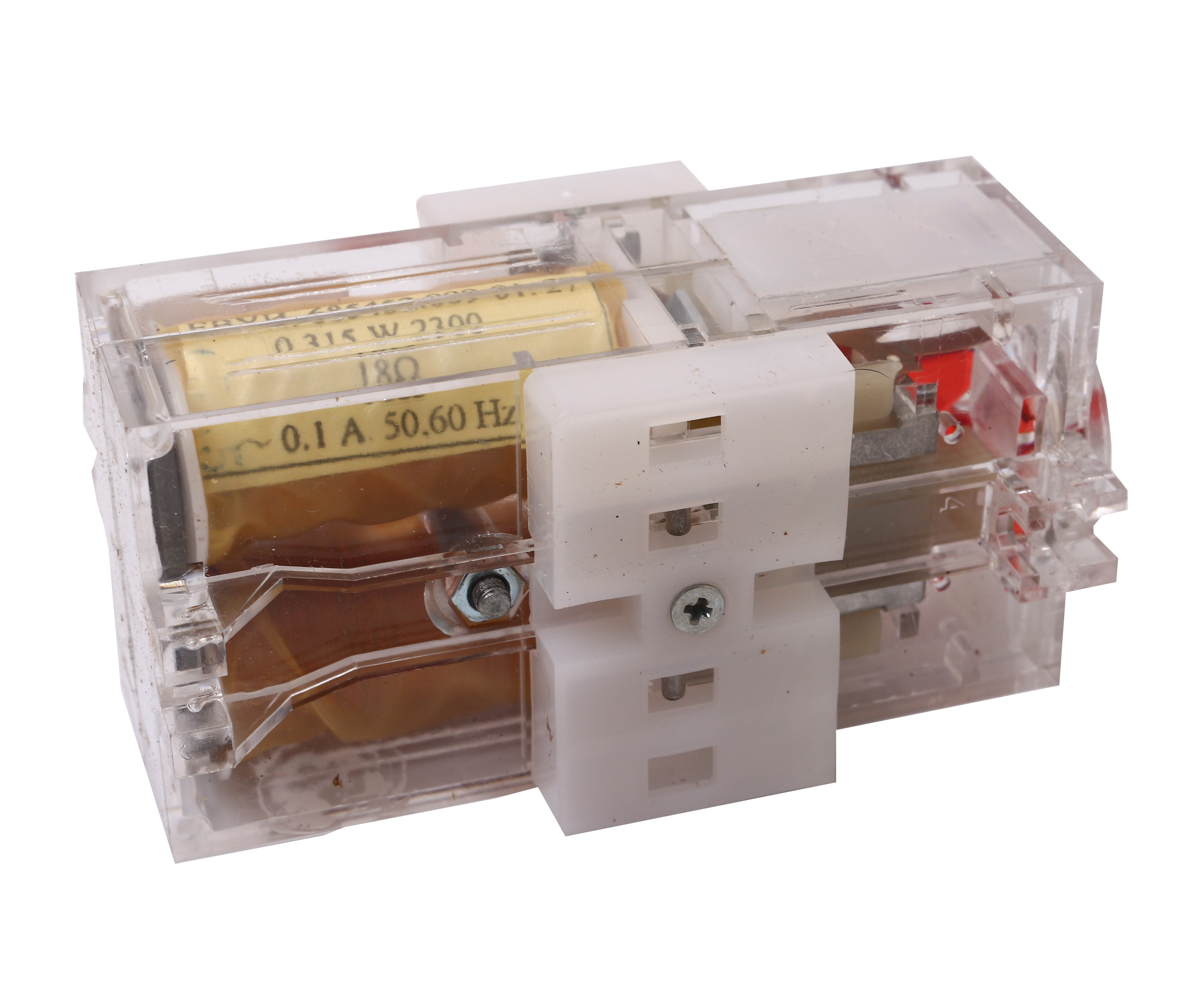

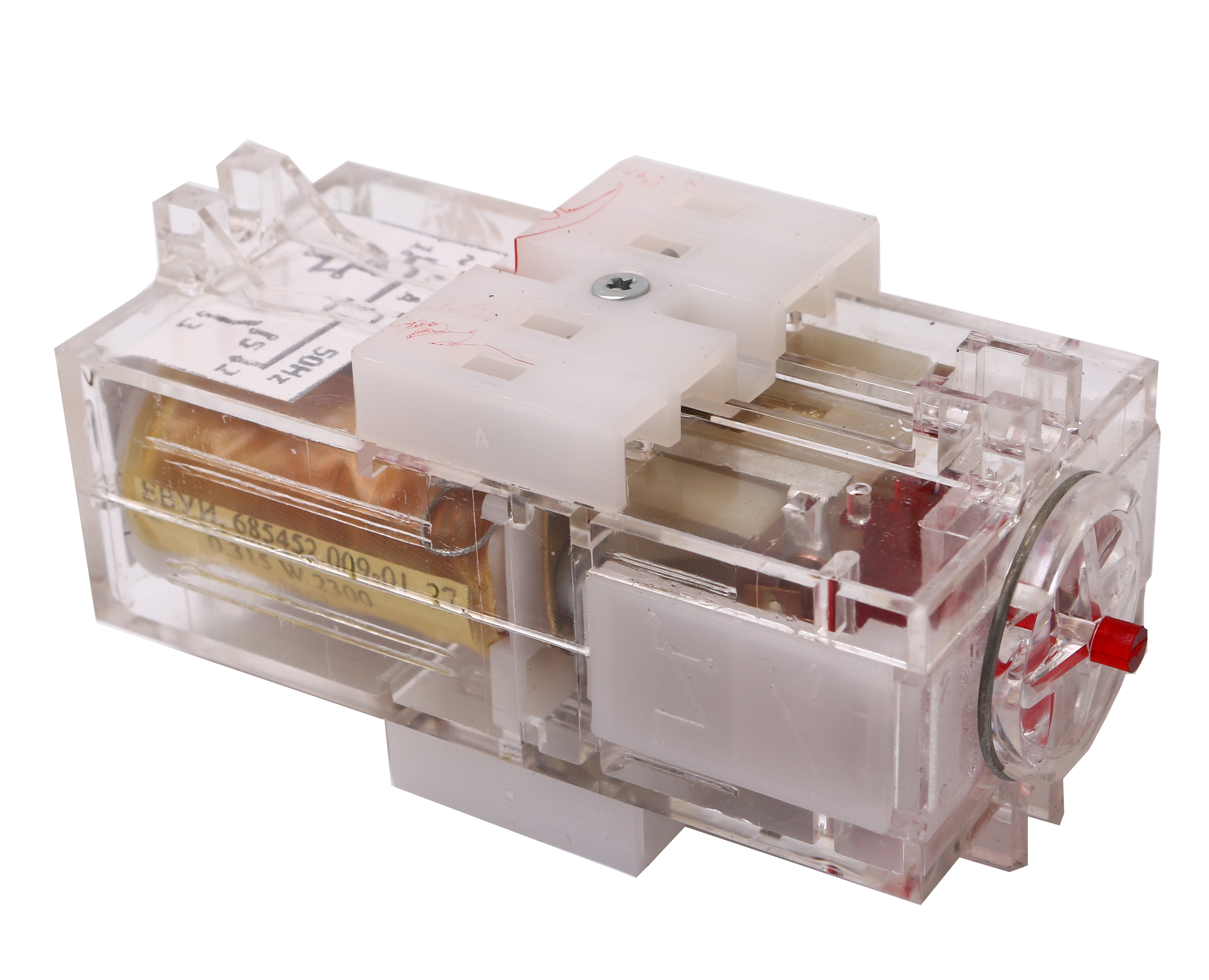

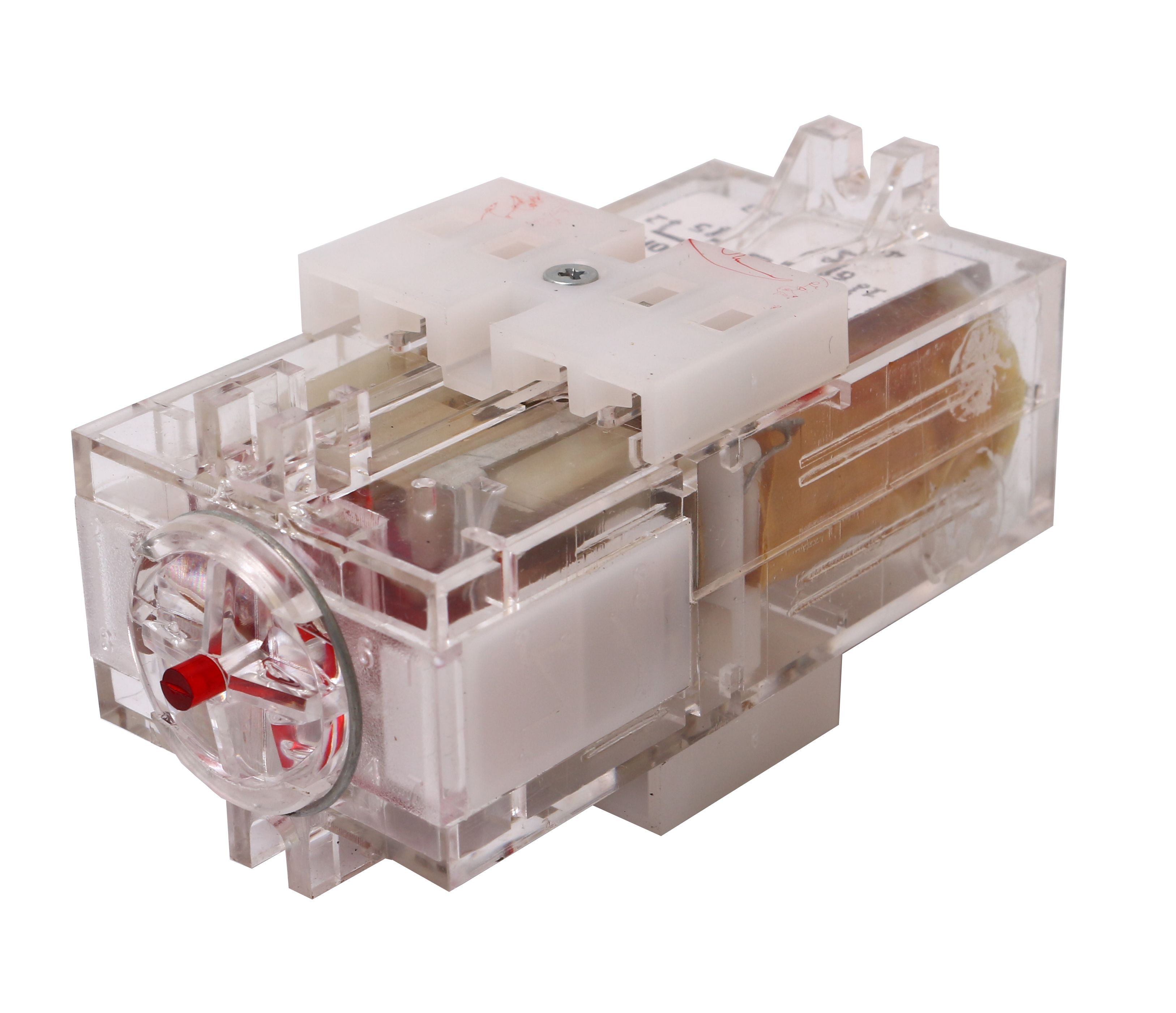

Реле указательные серии РЭУ-11 применяются для сигнализации аварийного состояния в цепях постоянного тока напряжением до 220В, переменного тока напряжением до 380В частоты 50Гц и напряжением до 440В частоты 60Гц и применяются в устройствах автоматики, в том числе сейсмостойких, в качестве комплектующих изделий.

Применение

Данный тип реле устанавливается в устройство или цепь сигнализации. Любое из этих двух видов аппаратуры, производит сигналы о том, что пришла аварийная ситуация. Сейсмостойкая автоматика в виде комплектующего изделия предполагает, что можно включить в состав рабочий частей реле РЭУ-11.

Основное эксплуатационное место это распределительный щит или распределительный ящик на ряде предприятий энергетической отрасли. Это может быть как площадка по изготовлению электрической энергии, так и предприятие которое передает энергию с первого объекта на второй, или же подача ее конечному потребителю. Любая трансформаторная подстанция или преобразовательная подстанция в своих недрах использует этот тип указательного прибора.

Обозначение

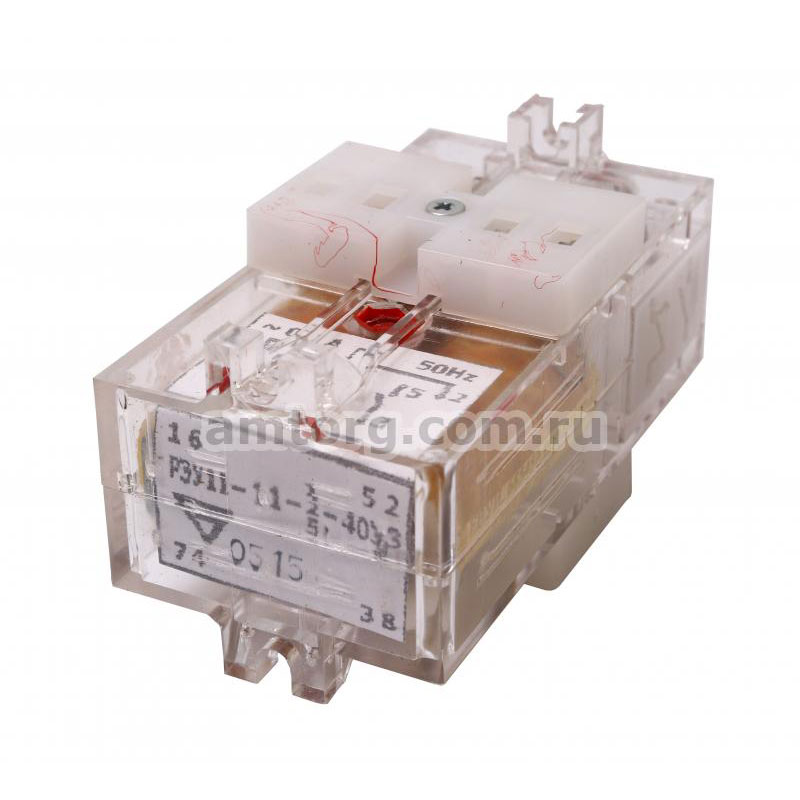

Реле РЭУ11–УО–Й–40 Х3:

  • У – показатель контактов на замыкание: 0 штук; 1 штука; 2 штуки; 3 штуки.
  • О – показатель контактов на размыкание: 0, 1 или 2 контакта.
  • Й – вариация для подключения проводов из внешней плоскости: 1 – передний винт; 2 – при  помощи пайки; 5 – сзади, при помощи винта.
  • 40 – IP-40 по степени защиты.
  • Х3 – климатический тип: умеренный климат или тропический климат.
  • Контакты (наличие самовозврата) срабатывают максимально за 0,03 секунды.
  • Контакты (отсутствие самовозврата) производят срабатывания, не превышая показатель 0,01 секунды.
  • Реле, которое находится на начальной стадии работы (холодный режим), работает с постоянным током, имеет потребление мощности: реле + катушка по напряжению – 1,75 Ватт; реле + катушка по току – 0,25 Ватт.
  • Реле с переменным током потребляет: реле (катушка тока) – 2 Вольт Ампера; реле (катушка напряжения)  - 5 Вольт Ампер.
  • Цепь контактов выдерживает длительный промежуток тока в размере 5 Ампер.
  • Включение контакта при наличии самовозврата происходит за 29 миллисекунд (значение максимум).
  • Включение контакта при полном отсутствии самовозврата случается через 9 миллисекунд (максимальное значения срабатывания).
  • В среднем реле включается за 0,02-0,03 секунды.
  • 20 тысяч циклов по коммутационной стойкости; 30 тысяч циклов по механической устойчивости по износу.
  • Вес изделия 170 грамм.
  • Общая длина 9,4 см; ширина 4,2 см.
