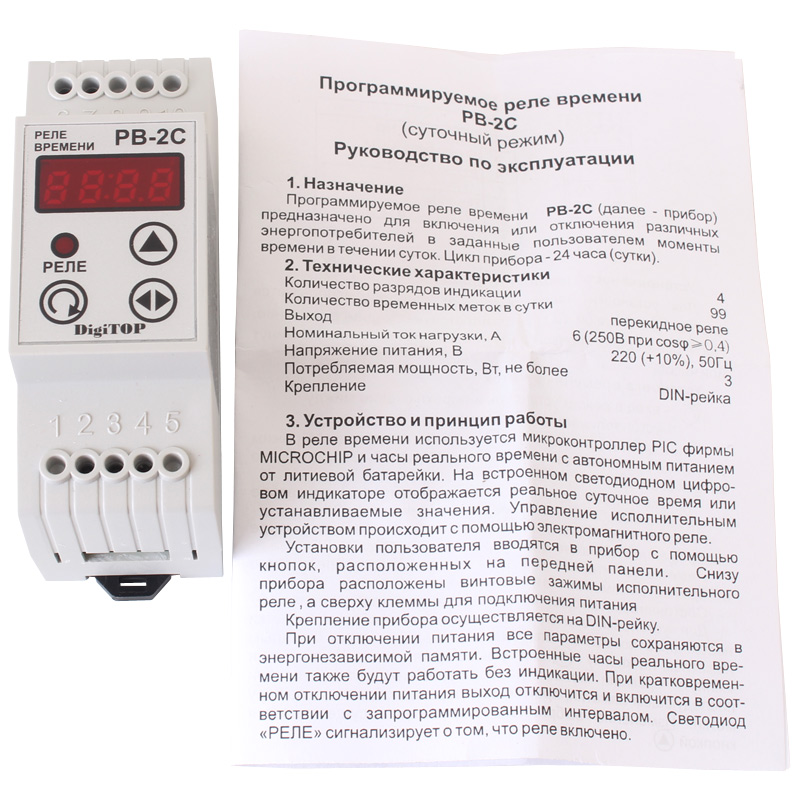

Реле ПРВ-2с

Программируемое реле времени ПРВ-2с позволяет реализовать суточный цикл управления включением и отключением нагрузки в заданное время. Доступно для установки до 16-ти временных меток. После завершения суточного цикла автоматически начинается следующий аналогичный цикл.

Назначение реле ПРВ-2С

Реле времени ПРВ-2с позволяет запрограммировать до 8-ми внутрисуточных временных интервалов, задаваемых началом и концом периода включения, в течение которых нагрузка будет подключена к электроснабжению. В остальное время нагрузка будет выключена.

Устройство и работа

Пользователю доступны для изменения 16 временных меток. Каждая из них может включать или отключать исполнительное реле. Их текущие значения при настройке выводятся на цифровой светодиодный 4-разрядный индикатор. На этом же индикаторе в рабочем режиме отображается текущее реальное время, которое от встроенных часов поступает в микроконтроллер PIC, сравнивающий его с пользовательскими метками. При их совпадении микроконтроллер вырабатывает управляющий сигнал, переводящий реле в соответствующее этой метке состояние.

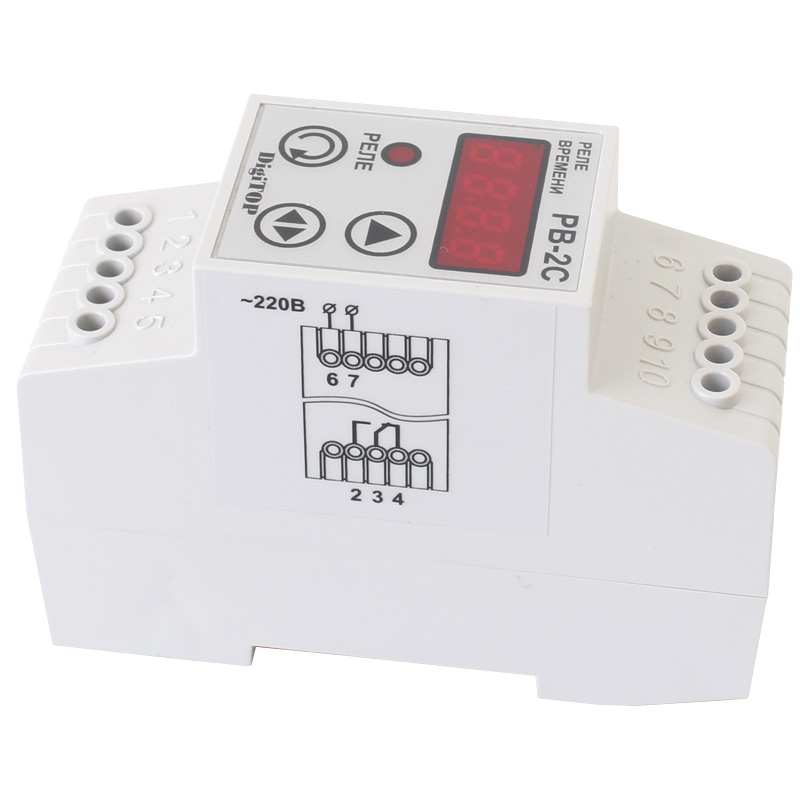

Для выбора редактируемой метки и изменения ее значения используются кнопки, расположенные на передней панели корпуса реле ПРВ-2с. Рядом выведен светодиод, сигнализирующий загоранием о нахождении контактов реле во включенном состоянии.

Для подключения устройства к напряжению питания используются контакты на нижней части его корпуса. Сверху имеются электрические клеммы, соединенные с контактами исполнительного реле. Через них производится подсоединение к нагрузке.

В случае превышения током потребления нагрузки предельно допустимого тока через контакты исполнительного реле, необходимо применение промежуточного релейного устройства (контактора).

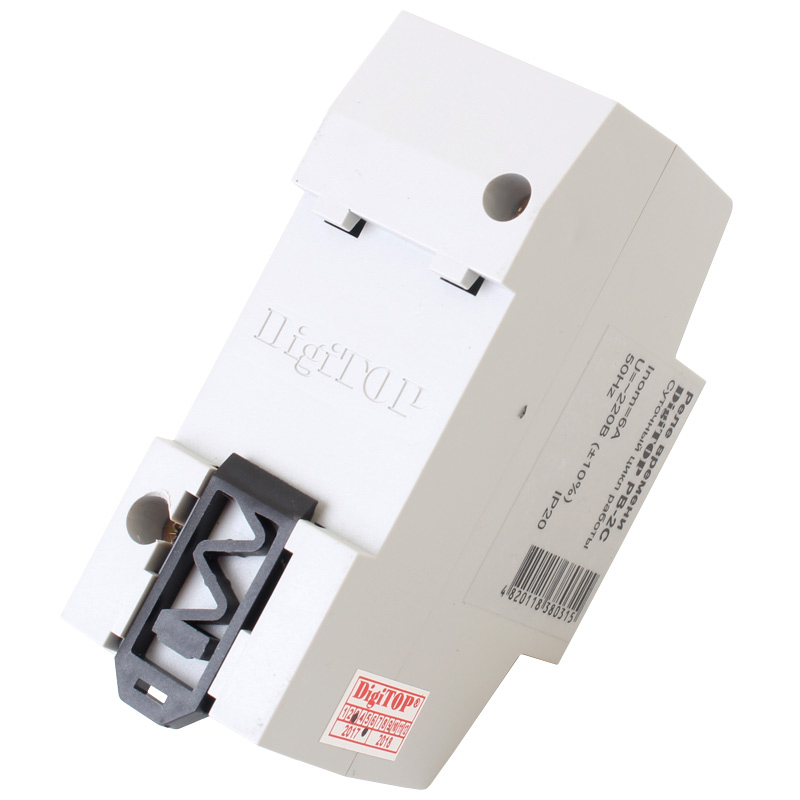

Монтаж ПРВ-2с производится на стандартное крепление формата DIN (рейки).

При отключении питания реле текущие настройки сохраняются в энергонезависимой памяти и отсчет реального времени часами продолжается. После возобновления питания контакты реле принимают состояние, соответствующее текущему временному интервал.

Реле времени ПРВ-2с содержит заводские настройки под проведение рабочего времени:

Свойство

Показатель

Допустимая сила тока через нагрузку

до 10А

Питающее переменное (50Гц) напряжение

(220±22) В

Потребляемая мощность

<3Вт

Допустимая внешняя температура

(+5÷+50) °C

Допустимая внешняя относительная влажность

<85% при +25°C

Размер

35х63х89мм
