Реле электронное РЭ3-2х24/50

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле электронное РЭ3-2х24/50 применяется в составе оборудования, применяемого в метрополитенах для обеспечения надежной коммутации рабочих нагрузок, мощность которых не превышает 50 А.

Условия эксплуатации

Релейные устройства этой серии производятся в конструкции, которая рассчитана под эксплуатацию в климатических условиях, отвечающих категории «У» и классу размещения в рабочей зоне 2. Такое исполнение приборов поддерживает возможность их работы в токонепроводящей воздушной среде, температура которой может меняться в пределах от -40 С до +60 С. Рабочая среда не должна содержать в своем составе в больших концентрациях токопроводящую пыль, а также агрессивные примеси, которые способны повредить и привести к разрушению конструкционные элементы устройства.

Конструкция

РЭ3-2х24/50 отличаются простой, надежной и отказоустойчивой конструкцией. Они просты в эксплуатации и техническом обслуживании и отличаются продолжительным эксплуатационным сроком. Эти устройства выполнены в виде корпусных блоков с защитной оболочкой. Она обеспечивает защиту электронной части устройства от проникновения влаги и пыли с показателем защиты ІР20. Монтаж таких устройств выполняется в специальные релейные розетки штепсельного типа НМШ.

Особенности

Реле РЭ3-2х24/50 владеют двумя независимыми рабочими каналами. Каждый из них имеет силовой контакт в виде электронного транзисторного ключа, который управляется при помощи фотовольтаической оптопары. Величина управляющего напряжения составляет 24 В, а значение тока в управляющей цепи может быть 25 мА. Общий коммутационный ток на двух каналах равен 50 мА, а максимальное напряжение, которое может коммутироваться силовыми контактами реле может составить 36 В.

Характеристики

Параметры Значения
Величина управляющего напряжения постоянного тока: 24 В
Показатель тока в цепи управления:
Предельное значение напряжения на силовых контактах: не больше 36 В
Суммарный ток коммутации в двух каналах: 50 А
Показатель защищенности от влаги и пыли: ІР20
Диапазон эксплуатационных температур: -40 С до +60 С
Габаритные размеры реле: 8,6х11,0х20,0 см
Вес устройства: не более 1,1 кг

Схемы

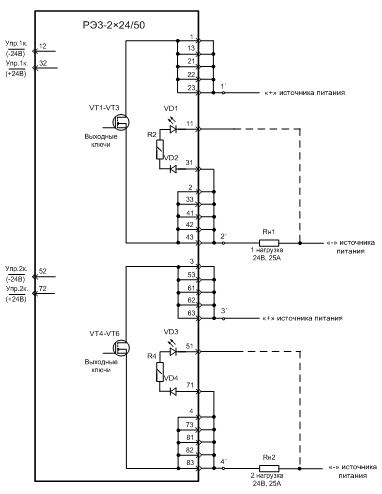

Рисунок 1. Схема внешних подключений реле РЭ3-2х24/50 при организации «плюса» к нагрузке

Рисунок 1. Схема внешних подключений реле РЭ3-2х24/50 при организации «плюса» к нагрузке

Рисунок 2. Схема внешних подключений реле РЭ3-2х24/50 при организации «минуса» к нагрузке

Рисунок 2. Схема внешних подключений реле РЭ3-2х24/50 при организации «минуса» к нагрузке
