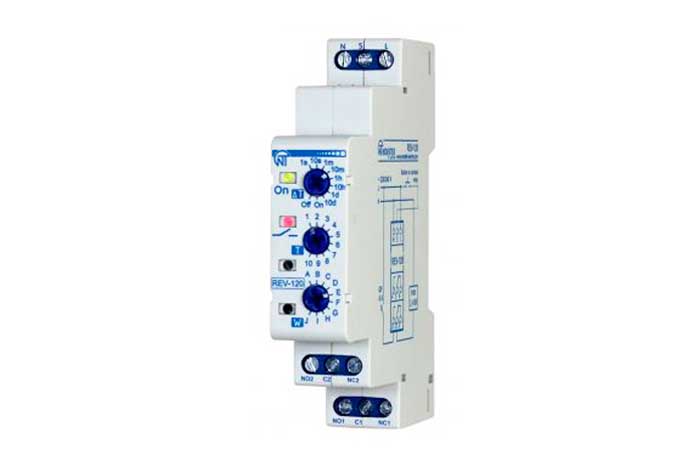

Реле РЭВ-120

No votes yet
Категория:

Реле времени РЭВ-120 является микропроцессорным устройством, предназначенным для включения - выключения нагрузки через заданные пользователем интервалы времени.

Устройство и принцип действия

Прибор монтируется на стандартную дин рейку и занимает всего один модуль в щите. Прибор имеет два выходных канала с нормально открытыми и нормально закрытыми контактами. Так же на лицевой части прибора находятся: регулятор установки временного интервала «T», регулятор установки времени «Т», регулятор установки режима работы «W». В REV-120 предусмотрено десять режимов работы

  • задержка на включение,
  • выдержка времени при подаче питания,
  • периодический с задержкой при включении,
  • периодический с выдержкой времени при включении,
  • задержка на отключение (при размыкании управляющего контакта),
  • импульсный 1 (при замыкании управляющего контакта),
  • импульсный 2 (при размыкании управляющего контакта),
  • задержка включения-выключения (по управляющему контакту),
  • шаг реле нагрузки (при каждом замыкании управляющего контакта),
  • генератор импульса 0,5 с.

До подключения изделия его необходимо настроить.Настройка изделия выполняется в следующем порядке: первым делом нужно установить режим работы (следует перевести регулятор установки режима в крайнее левое положение, независимо от того в каком положении стоит регулятор, после чего по часовой стрелке установить необходимый режим), затем необходимо установить временной интервал регулятором «T», далее необходимо регулятором «Т» установить время.

Технические характеристики
Параметры Значение
Ном инальное напряжение питания, В 230/240 В
Частота питающей сети, Гц 45-62
Напряжение, при котором сохраняется работоспособность, В 130 - 300
Время готовности при подаче напряжения питания, с 0,4
Точность выдержки времени , % 0,5
Точность установки времени (точность шкалы), % 2,5
Число режимов работы 10
Диапазон регулирования времени разбит на 10 под диапазонов 0,1 ... 1 с
1 ... 10 с
6 с ... 1 мин
1 ... 10 мин
6 мин ... 1 ч
1 ... 10 ч
0,1 ... 1 дня
1 ... 10 дней
постоянно включено
постоянно отключено
Число и вид контактов (переключающие) 2
Номинальное напряжение изоляции, В 450
Номинальное импульсное выдерживаемое напряжение, кВ 2,5
Сечение проводов для подключения к клемма м, мм 0,5- 2
Момент затяжки винтов клемм, Н*м 0,4
Габаритные размеры 90х65х18
Масса, кг 0,150

Эксплуатация

Оптимальными условиями для использования реле РЭВ-120 являются:

  • температура окружающей среды от -30 до +55C,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха 30 ... 80% при температуре +25C.
