Термопреобразователь сопротивления ТВР-0687 – это оборудование, которое представляет класс промышленных приборов, предназначенных для измерения высоких температур.

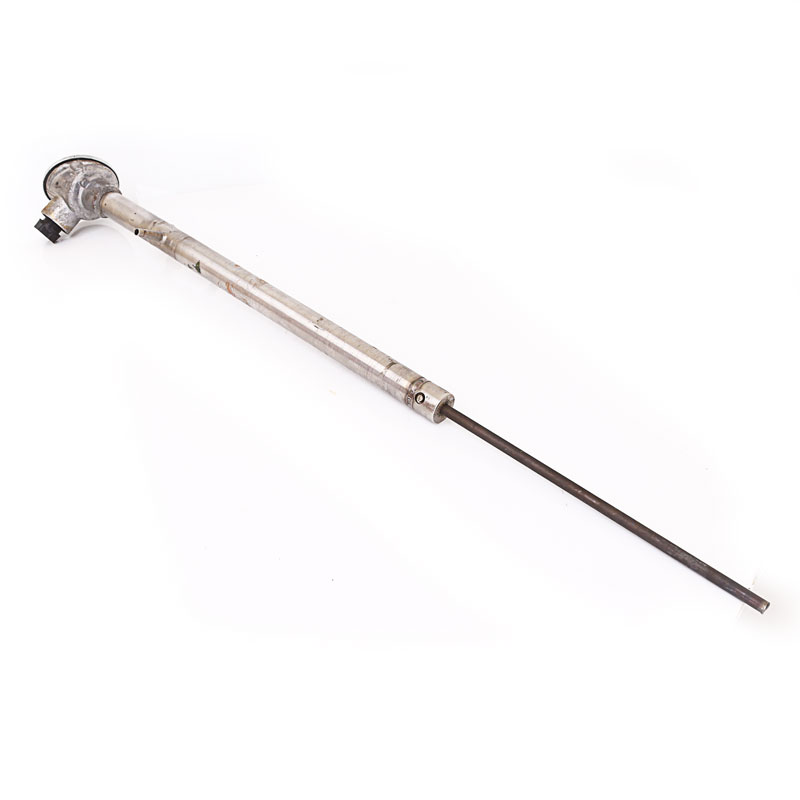

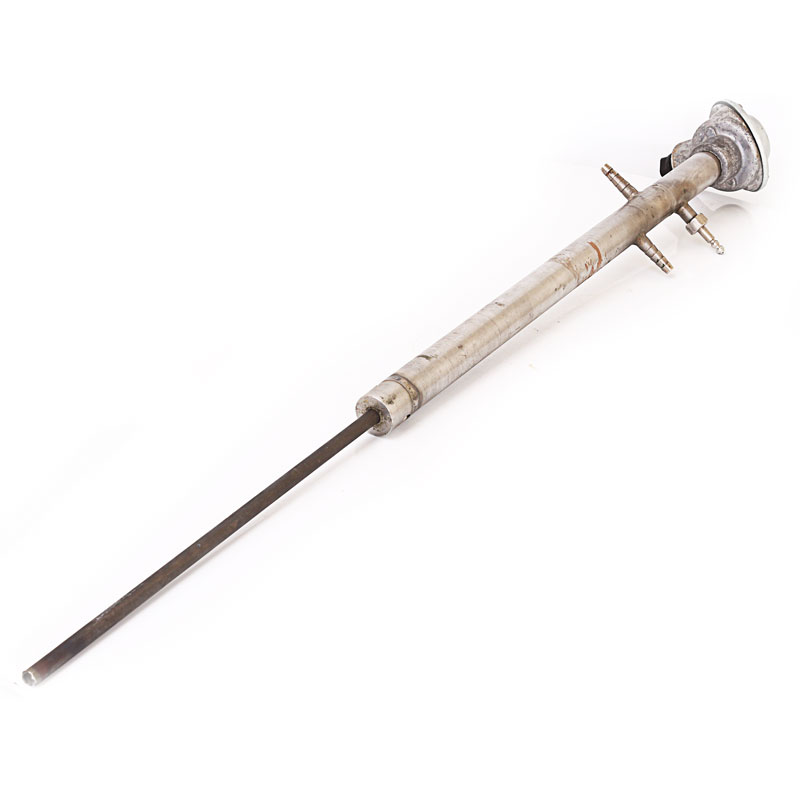

Внешний вид термопреобразователя – это изделие Г-образной формы, которое состоит из монтажной части и измерительной головки.

Назначение преобразователя ТВР-0687

Термопреобразователь серии ТВР предназначается для того, чтобы измерять высокие температуры:

  • В печах с высокотемпературными характеристиками, работающими на вольфрамовых или молибденовых нагревателях в условиях воздушного вакуума либо в условии нахождения под высоким показателем давления (30 кпа) в аргоновой среде
  • Водородных электропечах с максимальным давлением 0,4 кпа в среде водорода, находящегося в увлажненном или сухом состоянии.

Является высокоточным оборудованием, соответствующим стандартам европейского уровня и производит кратковременные измерения. Отвечает требования ГОСТа 6616 и IEC 584.

Рабочий процесс

Основной принцип работы термопреобразователя– это фиксация ЭДС, возникающей в электрической цепи во время помещения в контролируемую среду рабочей электропары. Прибор определяет значение ЭДС и переводит его из энергетических параметров в температурные показатели, т.е. использует термоэлектрический эффект.

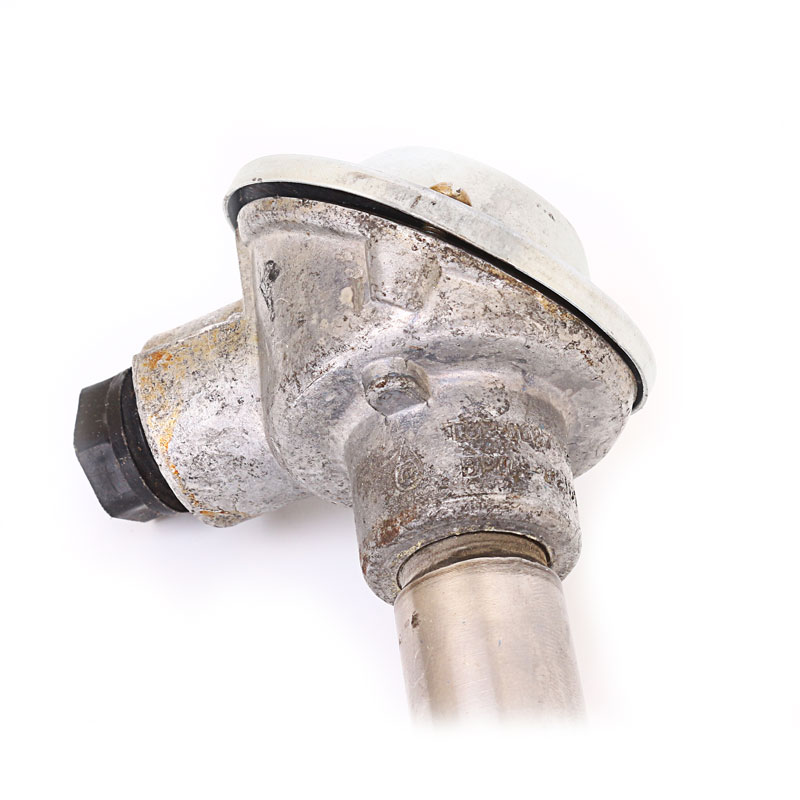

 Для изготовления головки термопреобразователя используется алюминиевый сплав.

Основная часть – термопара изготавливается из сплавов вольфрама и рения.

Защитные элементы производятся из молибдена.

На головке предусмотрены специальные крепления для термоэлементов и защитной арматуры.

Термопара – это два проводника, которые изготовлены из двух различных по составу материалов и соединенные с одной стороны

Защитный чехол надежно защищает от физических и термических перегрузок.

Характеристики

  • Термопреобразователь ТВР-0687 измеряет температуру в диапазонах от 0 до 1800 или 2000 оС
  • Имеет 2 класс допуска
  • В зависимости от модели тепловая инерция находится в пределах меньше 8, 30 или 50 сек.
  • Габариты монтажной части – от 40 до 90 см в точной зависимости от полного наименования.
  • По конструкции защищается от внезапного попадания влажных продуктов.
