Описание

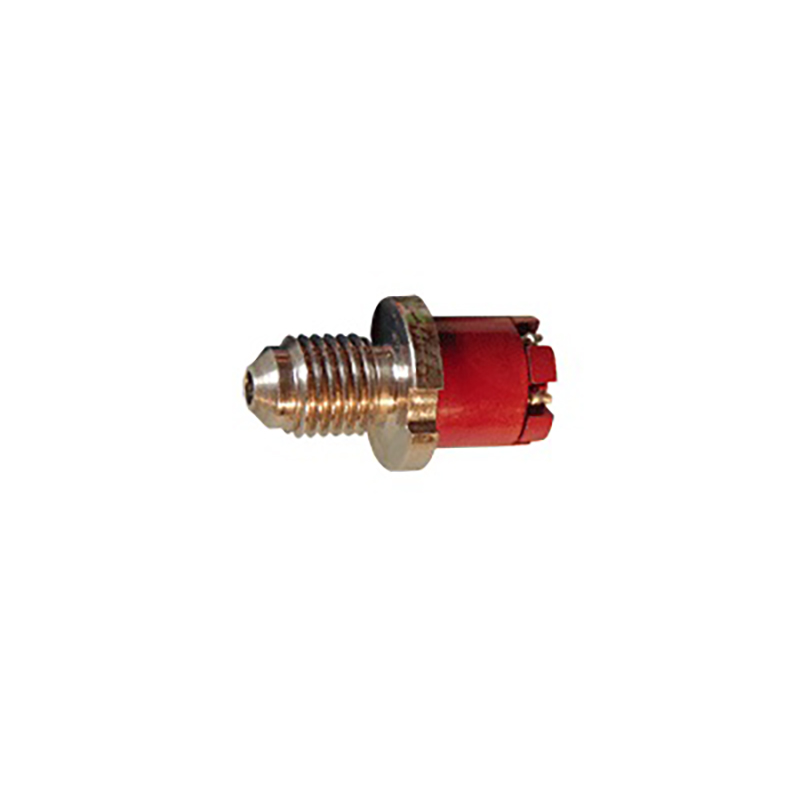

Тензопреобразователи давления МD-C, MD-V (ТУ 4212-163-00227459-98) предназначены для непрерывного пропорционального преобразования избыточного давления в электрический сигнал.
Характеристики
| Контролируемые среды | азот, кислород, углекислый газ; вода, морская вода и их смеси; бензин, фенол, формальдегид и их смеси; органические и неорганические масла | |
| Номинальное давление, МПа | 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 150 | |
| Диапазон рабочих температур, °С | от -50 до +125 | |
| Сопротивление моста: | МD-C | 4,5±0,35 кОм |
| MD-V | 2,5±0,5 кОм | |
| Питание: | МD-C | постоянный ток 1,5 мА |
| MD-V | напряжение постоянного тока 10 В | |
| Конструктивные исполнения | схема «замкнутый мост» и «разорванный мост» | |
| Начальное значение выходного сигнала | ±10 мВ | |
| Диапазон выходного сигнала при номинальной нагрузке Uд | от 100 до 200 мВ | |
| Нелинейность выходного сигнала | ±0,2 % Uд | |
| Вариация выходного сигнала | 0,05 % Uд | |
| Присоединительная резьба | М10х1,25-8g | |
| Габариты, мм, не более | Ø17х33 | |
| Масса, г, не более | 14 | |
| Защита корпуса | IP00 | |
