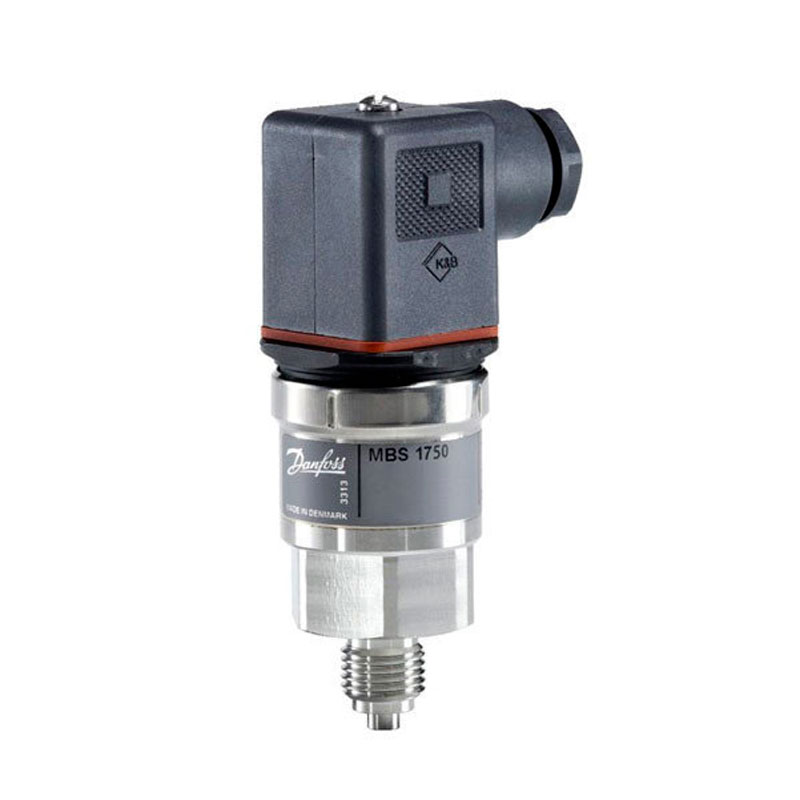

Преобразователь давления MBS1750 400 bar G1/4
Описание
Преобразователи давления MBS 1750 400 bar разработаны для применения в различных отраслях промышленности и характеризуются простотой подбора и монтажа, предназначены для измерения давлений жидкостей и газов в промышленности. Приборы этого типа обеспечат высокую надежность измерений в сочетании с высокой скоростью реакции.
Конструкционные особенности
Корпус датчика изготовлен из кислотостойкой нержавеющей стали Точность обеспечивается лазерной калибровкой, встроенной температурной компенсацией и помехозащищенностью в соответствии с нормами электромагнитной совместимости EU EMC. Преобразователи давления MBS 1750 состоят из первичного преобразователя и электронного устройства. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней полупроводниковых тензорезисторов, включенных в электрическую цепь делителя напряжения, в результате чего первичный преобразователь выдает сигнал напряжения. Электронное устройство преобразует электрический сигнал в унифицированный токовый выходной сигнал.Гарантийный срок эксплуатации отображается в сопроводительной документации; составляет от 6 месяцев до 5 лет (в зависмости от типа приборной продукции)
| Параметры | Значение |
| Рабочая среда | воздух, газы, жидкости (в т. ч. масла) |
| Тип измеряемого давления | относительное |
| Диапазоны измерений, бар | 0 - 400 |
Диапазон допустимых температур, °С:
|
от -40 до 85 от -50 до 85 |
| Диапазон компенсированных температур, °С | 0 до 80 |
| Предел допускаемой основной приведенной погрешности | ±0,5-1% диапазона измерений |
| Дополнительная погрешность на изменение температуры окружающего воздуха вне диапазона компенсированных температур | ± 0,2% диапазона измерений/10°C |
| Время реакции, мс | |
| Предельно давление перегрузки (статическое) | 6-кратный диапазон измерений, но не более 1500 бар |
| Давление разрыва чувствительного элемента | > 6-кратный диапазон измерений, но не более 2000 бар |
| Технологическое соединение: внешняя резьба | G 1/4 |
| Материал частей контактирующий со средой | нержавеющая сталь AISI 316L |
| Корпус | нержавеющая сталь AISI 316L, класс защиты IP 65 |
| Масса, кг | 0,25 |
| Выходной сигнал | 4 - 20 мА (стандартно) |
| Защита от неправильного включения полярности | есть |
| Напряжение питания Uпит, В | 9-32 |
| Предельный ток, мА | 28 |
| Сопротивление нагрузки, Ом | RL ( Uпит-9) /0,02 |
| Электрическое соединение | штекер Pg 9 (EN 175301-803-A) |
