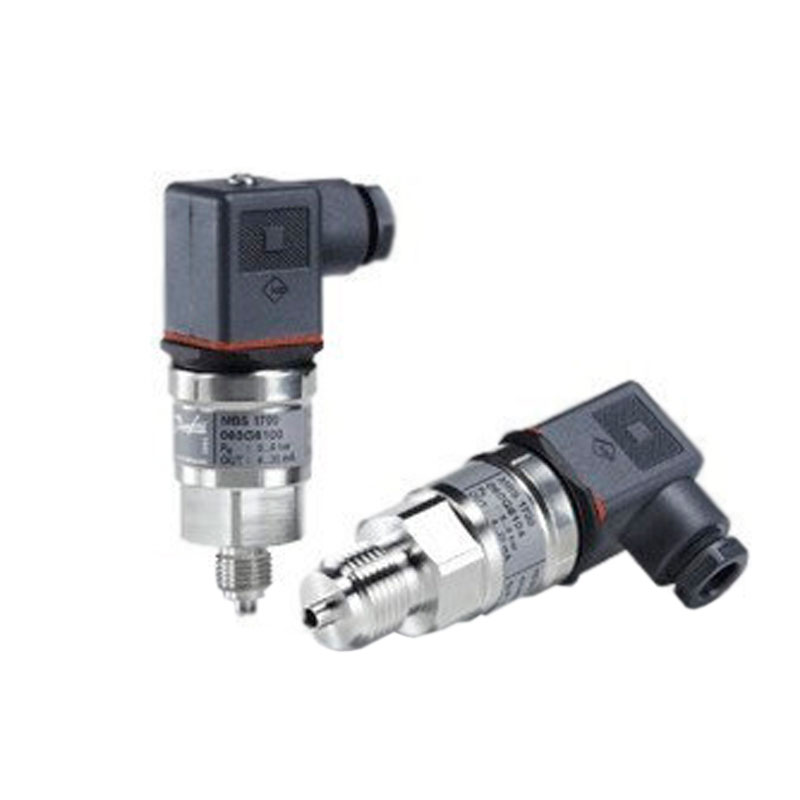

Преобразователь давления MBS1700 10 bar G1/4
Описание
Преобразователь давления MBS1700 10 bar G1/4 разработаны для применения в различных отраслях промышленности и характеризуются простотой подбора и монтажа, предназначены для измерения давлений жидкостей и газов в промышленности. Приборы этого типа обеспечат высокую надежность измерений в сочетании с высокой скоростью реакции.
Конструкционные особенности
Корпус датчика изготовлен из кислотостойкой нержавеющей стали Точность обеспечивается лазерной калибровкой, встроенной температурной компенсацией и помехозащищенностью в соответствии с нормами электромагнитной совместимости EU EMC. Преобразователи давления MBS 1700 состоят из первичного преобразователя и электронного устройства. Среда под давлением подается в камеру первичного преобразователя и деформирует его мембрану, что приводит к изменению электрического сопротивления расположенных на ней полупроводниковых тензорезисторов, включенных в электрическую цепь делителя напряжения, в результате чего первичный преобразователь выдает сигнал напряжения. Электронное устройство преобразует электрический сигнал в унифицированный токовый выходной сигнал.
| Рабочая среда | Воздух, газы, жидкости (в т.ч. масла) |
| Тип измеряемого давления | относительное |
| Диапазоны измерений, бар | 0 - 10 |
| Диапазон допустимых температур рабочей среды, °С | от -40 до 85 |
| Диапазон допустимых температур при транспортировке и хранении, °С | от -50 до 85 |
| Диапазон компенсированных температур, °С | от 0 до 80 |
| Предел допускаемой основной приведенной погрешности | ≤±0,5; 1 диапазона измерений |
| Дополнительная погрешность на изменение температуры окружающего воздуха вне диапазона компенсированных температур | ± 0,2 % диапазона измерений/10°C |
| Время реакции, мс | < 4 |
| Предельно давление перегрузки (статическое) | 6-кратный диапазон измерений, но не более 1500 бар |
| Давление разрыва чувствительного элемента | >6-кратный диапазон измерений, но не более 2000 бар |
| Технологическое соединение | внешняя резьба G 1/4» или G 1/2» |
| Материал частей контактирующий со средой | нержавеющая сталь AISI 316L |
| Корпус | нержавеющая сталь AISI 316L, класс защиты IP 65 |
| Виброустойчивость при синусоидальном воздействии | 5-25 Гц амплитудой 15,9 mm-pp, 25-2000 Гц с ускорением 20g |
| Виброустойчивость при случайном воздействии | 5 – 1000 Гц с ускорением 7,5g |
| Устойчивость к ударам | удар 500 g в течении 1мс to IEC 60068-2-27 |
| Масса, кг | 0,25 |
| Параметры | Значение |
| Выходной сигнал | 4 – 20 мА (стандартно) |
| Защита от неправильного включения полярности | есть |
| Напряжение питания Uпит, В | 9 - 32 |
| Предельный ток, мА | 28 |
| Влияние изменения Uпит на точность | ≤±0,05% диапазона измерений/10 В |
| Сопротивление нагрузки, Ом | RL≤( Uпит-9)/0,02 |
| Электрическое соединение | штекер DIN 43650 |
