Описание

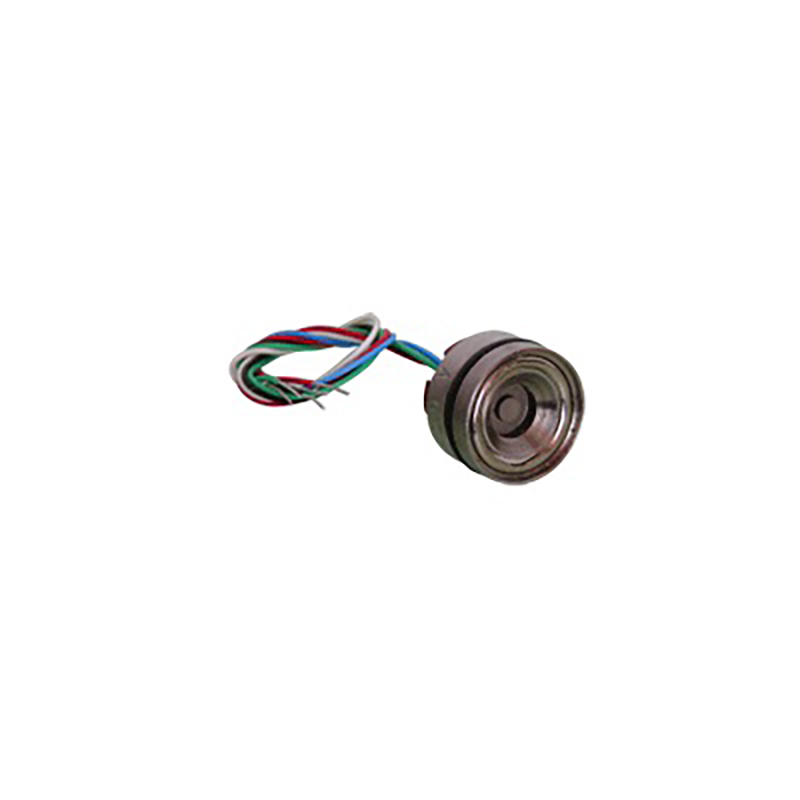

Тензопреобразователи давления Р-С, Р-V (ТУ 4212-201-00227459-01) предназначены для непрерывного пропорционального преобразования избыточного давления жидких и газообразных сред в электрический сигнал.
Характеристики
| Контролируемые среды | азот, кислород, углекислый газ; вода, морская вода и их смеси; бензин, фенол, формальдегид и их смеси; органические и неорганические масла | |
| Номинальное давление, МПа | 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10 | |
| Сопротивление моста: | Р-С | 4,5±0,35 кОм |
| Р-V | 2,5±0,5 кОм | |
| Питание: | Р-С | постоянный ток 1,5 мА |
| Р-V | напряжение постоянного тока 10 В | |
| Конструктивные исполнения | схема «замкнутый мост» и «разорванный мост» | |
| Начальное значение выходного сигнала | ±10 мВ | |
| Диапазон выходного сигнала при номинальной нагрузке Uд | от 100 до 200 мВ | |
| Нелинейность выходного сигнала | ±0,2 % Uд | |
| Вариация выходного сигнала | 0,05 % Uд | |
| Диапазоны рабочих температур, °С | от -40 до +100; от -20 до +150 | |
| Габариты, мм, не более | Ø 15х11,5; Ø 19х15,5 | |
| Масса, г, не более | 9 | |
| Защита корпуса | IP00 | |
