Преобразователь ДКО-3702

Преобразователь давления ДКО-3702 являются электромеханическими устройствами для выполнения однозначного функционального перевода разности давлений двух газовых сред в унифицированный сигнал.

Назначение преобразователя ДКО-3702

Конструкция и принцип действия прибора позволяют использовать его в составе автоматизированных контрольно-управляющих систем на предприятиях различных отраслей промышленности. Благодаря применению ДКО повышается эффективность выполнения технологических процессов.

Устройство и работа

Преобразование разностей давлений выполняется в электрический сигнал унифицированного диапазона, который может быть:

  • Индуктивным,
  • Токовым.

Измерять можно разность как между вакуумметрическими, так и между избыточными давлениями.

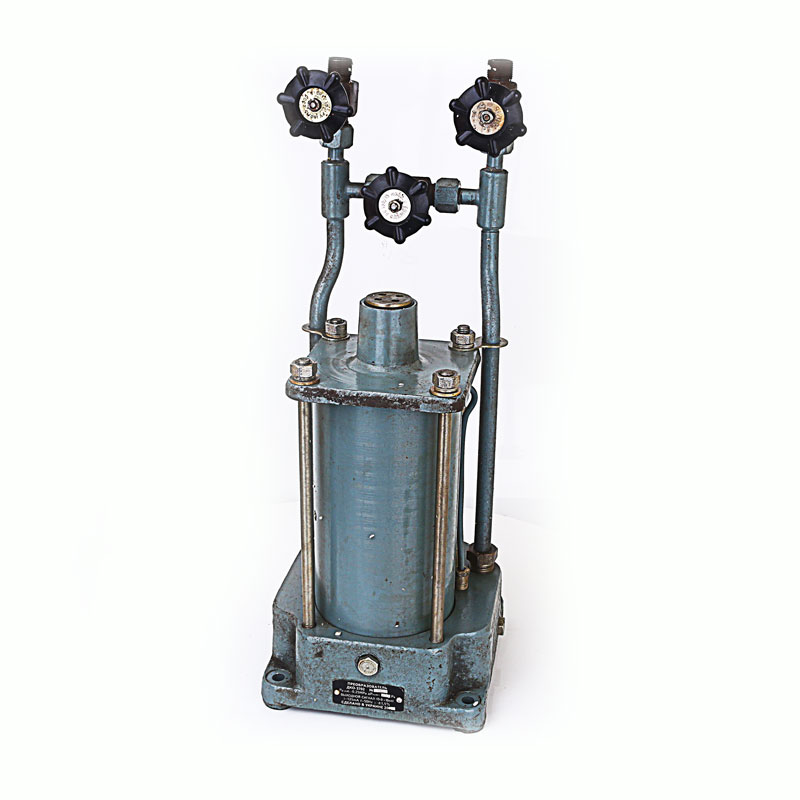

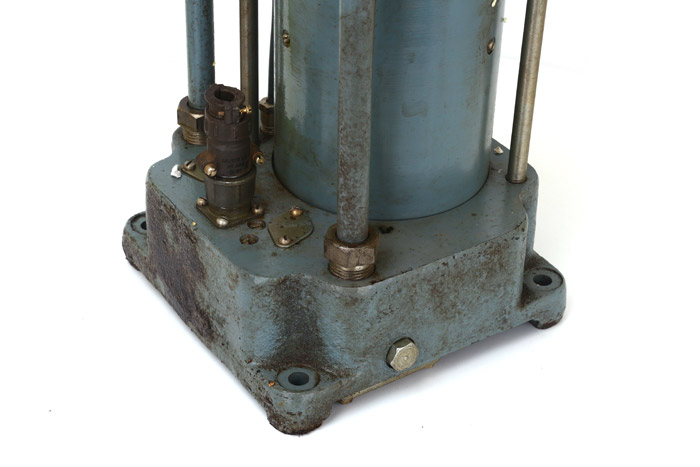

Преобразователь состоит из основания, на котором закреплен цилиндрический корпус и трубопроводы для подсоединения к контрольным точкам подачи газовой среды. Присоединение осуществляется через вентили. Для балансировки предусмотрен дополнительный вентиль, установленный между входами.

Преобразователь может комплектоваться клапаном:

  • 5.890.001-02,
  • 5.890.001-03 или
  • ду 15Т/ф 15с546к,

а также розеткой 2РТТ20БПН4Г6 и вилкой 2РТТ20КПН4Ш6.

Полное название

Преобразователь давления ДКО-3702

Измерительные пределы

(0,1÷1) кПа

Верхний предел рабочего давления

250кПа

Сила тока на выходе

(0÷5) мА

(0÷20) мА

(4÷20) мА

Индуктивность на выходе

-10/0/+10мгн

Питающее переменное (50гц) напряжение

220В

Мощность потребления

3ВА

Погрешность измерительных результатов

±1,5%

Рабочий температурный диапазон

(+5÷+50) °C

Рабочая относительная внешняя влажность

<98%

Размер установочный

20х20х55,5 сантиметров

Весовое значение

27 килограмм

Производятся 3 модификации преобразователя давления ДКО:

  • Преобразователь ДКО-3702,
  • Преобразователь ДКО-3702М,
  • Преобразователь ДКО-3702М-Ex.

Все они различаются конструкцией и характеристиками.

Дифманометр ДКО-3702 между разностью давлений и величиной взаимоиндукции существует линейная функциональная зависимость.

Дифманометр ДКО-3702М на выходе присутствует электрический сигнал с силой тока, пропорциональной разности давлений. Эта модификация может иметь одно- или двухблочное исполнение, чем обеспечивается возможность выполнения измерений одновременно в 2-х каналах.

Дифманометр ДКО-3702М-Ex оснащен взрывозащитным кожухом, позволяющим эксплуатировать прибор в среде с взрывоопасной газовой концентрацией.
