Преобразователь ПМТ-4

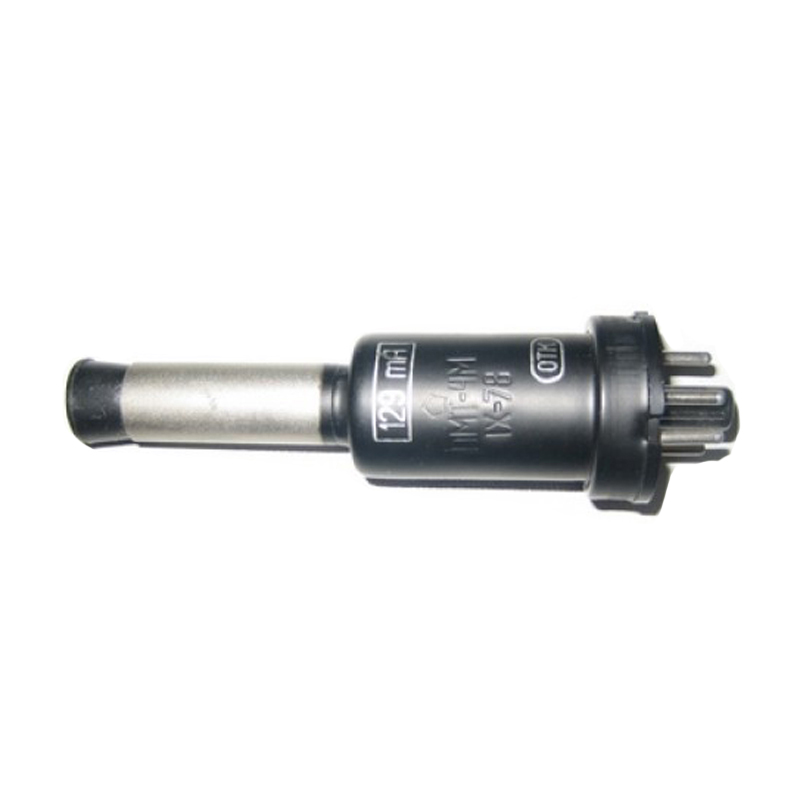

Преобразователь манометрический терморезисторный ПМТ-4 является электротехническим изделием, выполняющим однозначный пропорциональный перевод величины давления в электрический сигнал.

Назначение

Использование преобразователя ПМТ-4 позволяет контролировать электронными приборами величину изменения давления газовых сред.

Устройство и работа

Преобразователь ПМТ-4 выполнен в цилиндрическом корпусе. На нижнем торце имеются выводы для подключения к внешним электроцепям (нумерация по часовой стрелке):

  • к 3-му и 8-му подключен нагреватель и подводится напряжение накала,
  • к 1-му подключен хромелевый электрод термопары,
  • к 6-му подключен копелевый электрод термопары.

Если преобразователь используется с термопарным вакуумметром при постоянной силе тока накала, то ее величина должна соответствовать значению, указанному на колбе преобразователя.

Для корректировки силы тока накала необходимо в течение 15-ти минут прогревать нагреватель током силой 0,1А при давлении 13,3мПа, после чего увеличивать ее до момента развития термопарой ЭДС, равной 0,01В. Ежемесячное выполнение таких корректировочных мероприятий повышает точность измерений. При этом необходимо использовать вакуумметр, с которым преобразователь используется.

Полная маркировка завода Укрросприбор

Преобразователь манометрический терморезисторный ПМТ-4

Рабочий интервал по давлению

Минимум 133 мПа

Максимум 13 300 мПа

Сила тока накала нагревателя при ЭДС термопары 0,01В

Промежуток 0,1…0,14 Ампер

Электросопротивление термопары

От 6 до 8 Ом

Расхождение между индивидуальной градуировочной и типовой кривыми

<±50%
