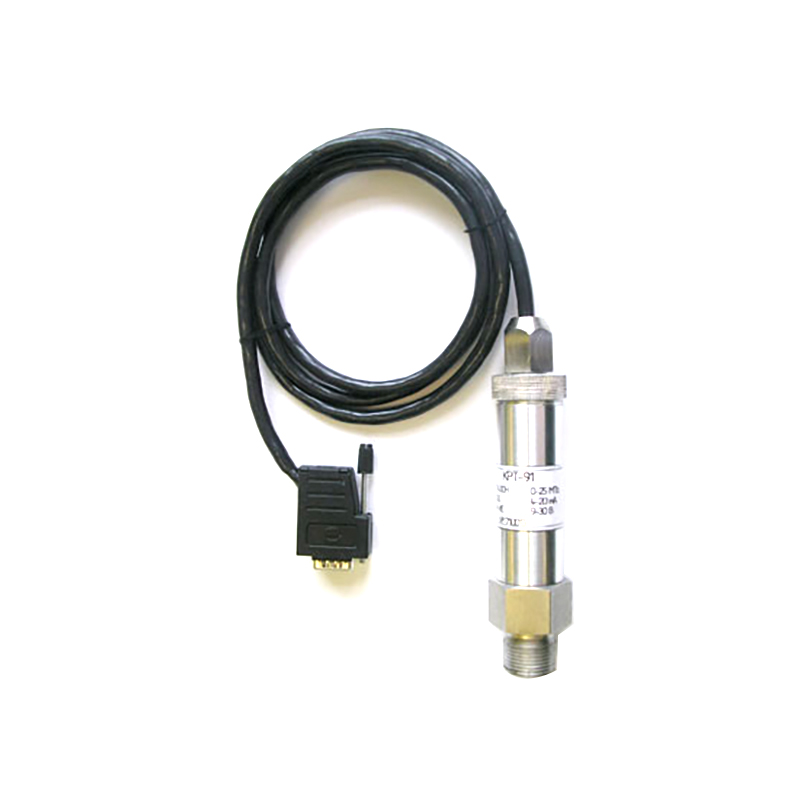

Преобразователи давления электронные КРТ-91

Голосов: 1
Документация:
Паспорт(184.42 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователи давления электронные КРТ-91 (ТУ4218-272-00227459-2007») предназначены для непрерывного пропорционального преобразования избыточного давления рабочих сред в унифицированный выходной сигнал постоянного тока 4-20 мА.

Область применения

В аппаратуре контроля давления, блокировки и сигнализации гидравлических систем стационарных и передвижных объектов.

Основные особенности

Рабочие среды – жидкости, вязкие среды, некристаллизующиеся и неагрессивные по отношению к титановым сплавам (ВТ3, ВТ9) и нержавеющей стали 12Х18Н10Т.

Соединение с магистралью давления – штуцер с резьбой М20х1.5; М22х1,5 с коническим отверстием для уплотнения.

Виды электрических соединений:

  • ввод сальниковый,
  • ввод с кабелем и вилкой D-Sub 9 (длина кабеля – 2,5; 7,5; 16 м).

Характеристики

Диапазон давлений, МПа от 0 до 2,5; 4,0; 6,0; 10; 16; 25; 40
Сохранение работоспособности после перегрузки 3 Рвпд, где Рвпд – верхний предел давления
Сохранение герметичности при действии перегрузки 5 Рвпд, где Рвпд – верхний предел давления
Выходной сигнал постоянного тока, мА 4-20
Основная погрешность выходного сигнала, %, не более ±1,0
Напряжение питания, В от 9 до 30
Сопротивление нагрузки, кОм от 0 до 1
Потребляемая мощность, Вт, не более 0,65
Температура окружающей (рабочей) среды, °С от – 40 до +60 от -40 до +80
Механические воздействия: а) синусоидальная вибрация: диапазон частот, Гц от 0,5 до 50
 амплитуда ускорения, м*с-2(g) 30(3)
б) многократные удары: пиковое ударное ускорение, м*с-2(g) 50(5)
 длительность действия ударного ускорения 12-15
количество ударов 10000
Количество циклов нагружения 4*106
Масса (при длине кабеля 2,5 м), кг, не более 0,4
Габаритные размеры, мм Ø 30х140
Защита корпуса IP67
