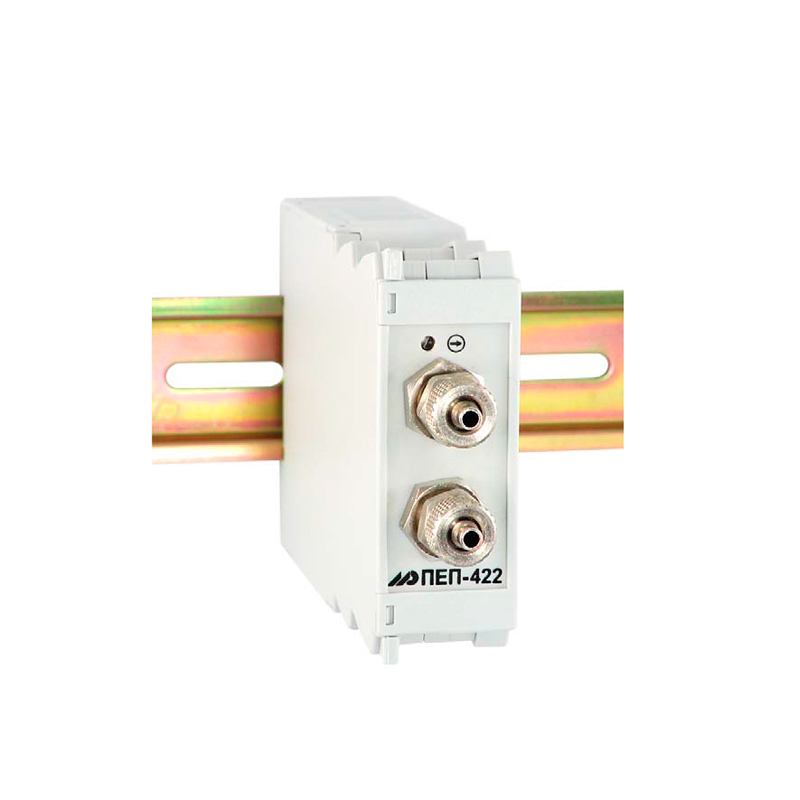

Преобразователь пневмоэлектрический ПЭП-422

Average: 9 (1 vote)

Преобразователь пневмоэлектрический ПЭП-422 предназначен для пропорционального преобразования избыточного давления сжатого воздуха, поступающего от пневматических устройств давления, разрежения, уровня и плотности жидкости в унифицированный аналоговый сигнал постоянного тока 4-20 мА.

Область применения

Преобразователь испольнения для контроля технологических процессов в электротермической, энергетической, металлургической, химической, пищевой и других отраслях промышленности национальной экономики.

Структура условного обозначения

Преобразователи ПЭП-422 маркируются так: ПЕП-422-А-Т, где:

  • А - код аналогового входа:
    • 1 - (0-10) кПа,
    • 2 - (0-50) кПа,
    • 3 - (0-100) кПа,
    • 4 - (20-100) кПа,
    • 5 - (0-200) кПа.
  • Т - код присоединительной пластиковой трубки:
    • 1 - (6×4),
    • 2 - (8×6).

Конструктивное исполнение

Преобразователь состоит из литого ударопрочного пластмассового корпуса. На задней стенке преобразователя установленные захваты для монтажа на DIN рельс/ На передней панели преобразователя расположены: индикатор наличия тока в линии и соединение для пластиковых трубок с накидной гайкой для подачи входного сигнала давления; на нижней стенке прибора расположены соединители для подключения выходных цепей и цепей питания.

Название параметра и размер (шт.) Значение
Количество независимых каналов 1
Рабочий диапазон изменения входного сигнала (кПа) 0 – 10
0 – 50
0 – 100
20 – 100
0 – 200

Максимально допустимое давление для диапазона (кПа):

  • 0 – 10, 0 – 50;
  • 0 – 100, 20 – 100;
  • 0 – 200
75
200
400
Измеряемая среда Воздух
Тип измеряемого давления Дифференциальное
Диапазон изменения выходного аналогового сигнала (сопротивление нагрузки) От 4 мА до 20 мА (не более 500 Ом)
Наибольшая погрешность преобразования входного сигнала, выраженная в процентах от номинального диапазона изменения выходного сигнала не превышает для диапазона (кПа):
  • 0 – 10;
  • 0 – 50, 0 – 200;
  • 0 – 100, 20 – 100
±1,0 %
±0,5 %
±0,25 %
Электрические данные
Напряжение питания от токовой петли 4-20 мА от 18 В до 36 В
Корпус и условия эксплуатации
Присоединительные размеры для пластиковых трубок (нар х внутр) 6х4 мм или
8х6 мм
Размер корпуса (ВхШхГ) 75 х 26 х 130 мм
Масса преобразователя, не более 0,2 кг
Температура окружающей среды от -40 ºС до +70 ºС
Обозначение Наименование Количество Примечание
ПРМК.421111.004 Преобразователь пневмоэлектрический ПЭП-422 1
ПРМК.421111.004 ПС Паспорт 1
ПРМК.421111.004 РЭ Руководство по эксплуатации 1 1 экз. на 1-4 изделия при поставке в один адрес
