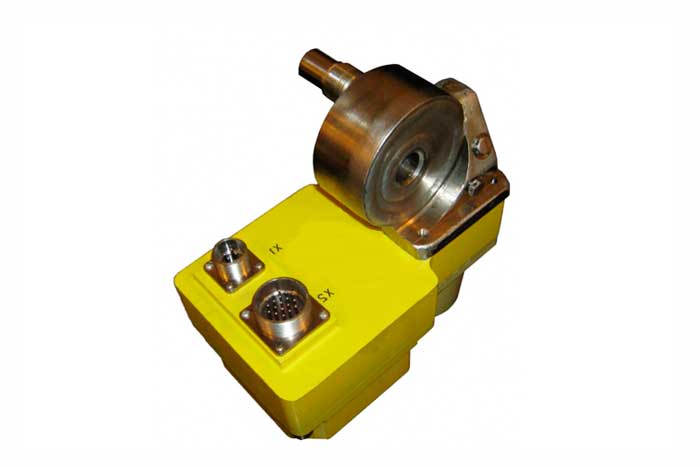

Преобразователи ПД-М

Average: 10 (1 vote)

Преобразователи ПД-М предназначены для измерения абсолютного, избыточного и дифференциального давления контролируемых сред с формированием унифицированных выходных сигналов, соответствующих измеряемому давлению.

Область применения

Преобразователи широко используются в системах автоматического контроля и управления надводных кораблей и подводных лодок.

Технические характеристики
Параметры Значение
Диапазоны измерений
Абсолютное давление от 0,04 до 60 МПа
Избыточное давление от 0,04 до 60 МПа
Дифференциальное давление:
  • при предельном допускаемом рабочем избыточном давлении 0,3 МПа
  • при предельном допускаемом рабочем избыточном давлении до 25 МПа
1 кПа
от 6,3 кПа до 2,5 МПа
Предел допускаемой основной приведенной погрешности +- 1%
Напряжение постоянно тока от 18 до 32В
Потребляемая мощность 3Вт по цепи питания и 0,3 Вт по цепи тестирования
Выходные сигналы
Постоянный ток от 4 до 20мА при сопротивлении нагрузки не более 500Ом
Напряжение постоянного тока от 0 до 10 В при сопротивлении нагрузки от 2 до 100 кОм
Цифровой сигнал по интерфейсу RS-485

Эксплуатация

Оптимальными условиями для использования преобразователей ПД-М являются:

  • температура окружающей среды от плюс 5 до +60 °С,
  • относительная влажность до 100 %,
  • абсолютное давление — от 0,08 до 0,3 МПа с присутствием паров морской воды и масла.
Параметры измеряемой среды
Бидистиллят закритический от 0 до+ 550 °С
Бидистиллят докритический от 0 до + 360 °С
Бидистиллят, дистиллят, конденсат от 0 до + 100 °С
Пар от 0 до + 520 °С
Водород, углекислый газ, водород электролизный от 0 до + 120 °С
Азот от 0 до + 330 °С
Кислород электролизный, воздух помещения от 0 до + 50 °С
Масло, топливо, мазут от 0 до + 150 ° С
Кросин, бензин, соляровое масло от 5 до + 50 °С
Топливо специальное от 5 до + 50 °С
Гелий от -40 до +550 °С
Воздух чистый от -40 до +100 °С
Кислород от -40 до +350 °С
Воздух с парами морской воды, кислот, щелочей и аэрозолей от -40 до +50 °С
Морская вода от -4 до +100 °С
Газы дымовый от 100 до 400 °С
Продукты сгорания дизельного топлива до 700 °С
Фреон не более 50 °С
Смесь: Н2, СО, СО2, N2, О2 — 2,5 %, пары метилового спирта и пары 15 % водного раствора МЭЭД, спирт метиловый от 0 до +120 °С
Раствор борной кислоты концентрацией до 35 г/л от +20 до +100 °С
