Описание

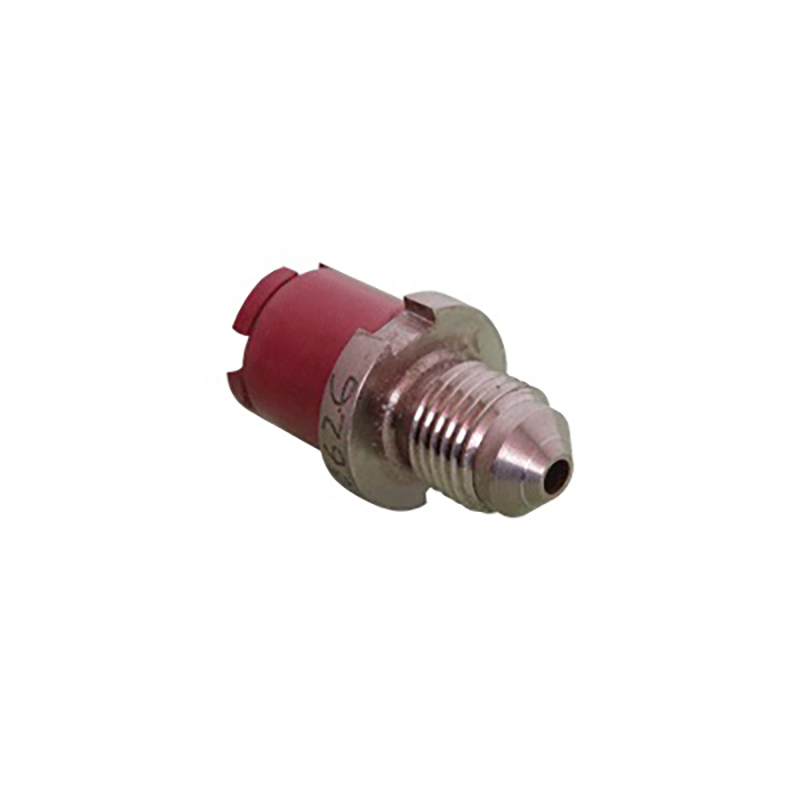

Тензопреобразователи давления Д-1, Д-2 (ТУ 25-7301.061-89) предназначены для непрерывного пропорционального преобразования избыточного давления в электрический сигнал.
Характеристики
| Контролируемые среды | азот, кислород, углекислый газ; вода, морская вода и их смеси; бензин, фенол, формальдегид и их смеси; органические и неорганические масла | |
| Номинальное давление, МПа | 0,6; 1; 2,5; 6; 10; 16; 25; 40; 60; 100 | |
| Сопротивление моста | Д-1 | (3,25 ± 0,25) кОм |
| Д-2 | (4,5 ± 0,35) кОм | |
| Питание | Д-1 | 2 мА |
| Д-2 | 1,5 мА | |
| Диапазон рабочих температур, °С | от -50 до +80 | |
| Начальное значение выходного сигнала | ±15 мВ | |
| Диапазон выходного сигнала при номинальной нагрузке Uд | 70-370 мВ (для Д0,6 и Д1); 270-440 мВ (для остальных) | |
| Нелинейность выходного сигнала | 0,2 % Uд | |
| Вариация выходного сигнала | 0,1 % Uд | |
| Присоединительная резьба | М12х1,25-8g | |
| Габариты, мм, не более | Ø20х35,5 | |
| Масса, г, не более | 19 | |
| Защита корпуса | IP00 | |
