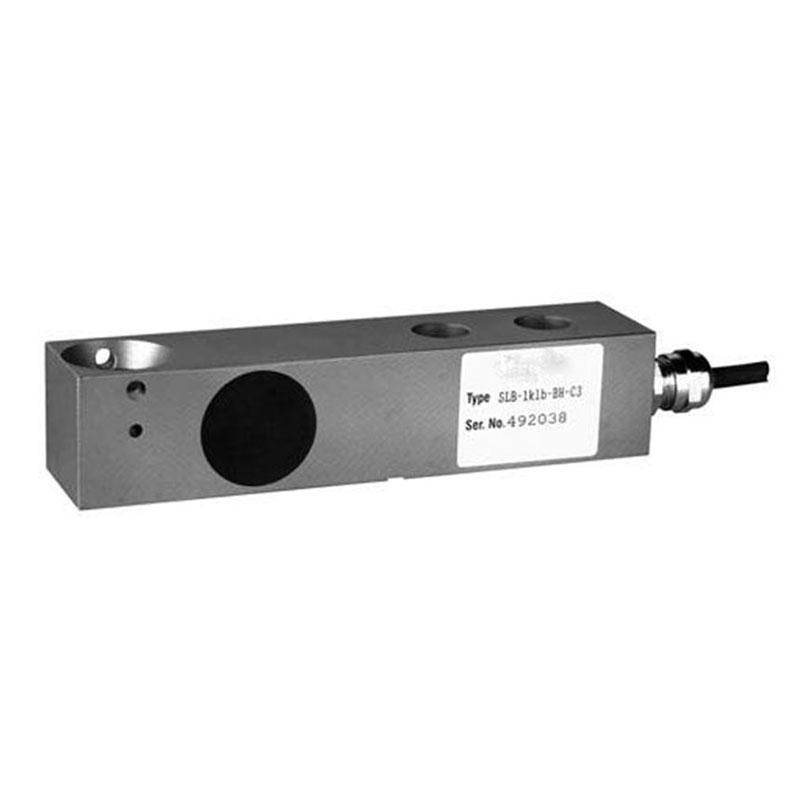

Тензометрический датчик типа SLB
Описание
Тензометрический датчик типа «консольная балка на сдвиг» SLB - одно из наиболее массовых конструктивных исполнений, применяемых в промышленном весоизмерении.
Датчики применяются как комплектующие изделия в весоизмерительных (силоизмерительных) и весодозирующих системах, весах III (среднего) класса точности по ГОСТ 29329 и PM МОЗМ №76.
Рекомендуется использовать комплектно с узлами встройки.
Принцип действия
Основан на преобразовании деформации сдвига вдоль площадок главных напряжений упругого элемента в электрический сигнал. Тензорезисторы, элементы нормирования и термокомпесанции соединены по мостовой схеме Уитстона.
Преимущества
- Уникальная система передачи полезного усилия («маятник») при наличии отклонений по плоскостности;
- Высокий класс защиты IP 67;
- Взрывобезопасное исполнение вида «искробезопасная цепь» в соответствии с ATEX;
- Монтажная пластина;
- Высокое входное сопротивление.
| Параметры | Значение | |
| Наибольший предел измерений (НПИ), кг | 91/227/454/1134/2268 | |
| Класс точности по ГОСТ-30129-96 | C3 | |
| Категория точности по документации изготовителя | GP | C3 |
| Число поверочных интервалов, n | - | 3000 |
| Рабочий коэффициент передачи (РКП), мВ/В | 2,0±0,1% | |
| Комбинированная погрешность, % РКП | ±0,04 | ±0,02 |
| Рабочий температурный диапазон, С | -30…+40 | |
| Входное сопротивление, Ом | 1100±50 | |
| Выходное сопротивление, Ом | 1000±2 | |
| Сопротивление изоляции, ГОм | 5 | |
| Диапазон напряжения питания, В | 5…15 | |
| Допустимая перегрузка, %НПИ | 200 | |
| Перегрузка разрушающая, %НПИ | 300 | |
| Материал корпуса датчика | нерж. сталь 1.4548 | |
| Кабель экранированный, количество жил/ длина | 4+1(экранная) / 3м | |
| Класс защиты по ГОСТ 14254-96 | IP 67 | |
