Описание
Тахогенератор ТП-80-20-0,2 предназначен для комплектации электродвигателей, работающих в широкорегулируемых электроприводах постоянного тока.

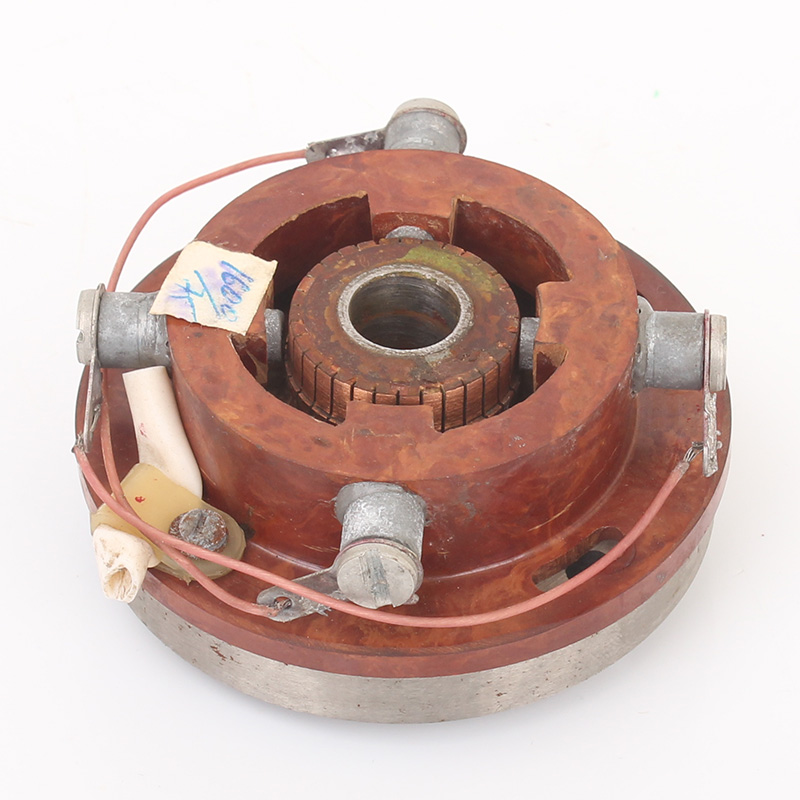

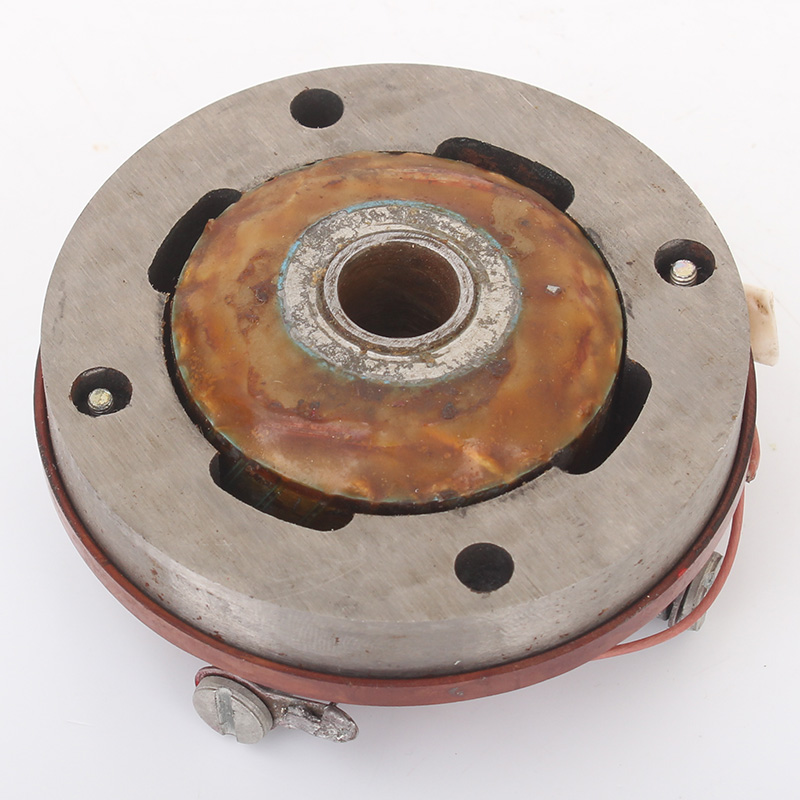

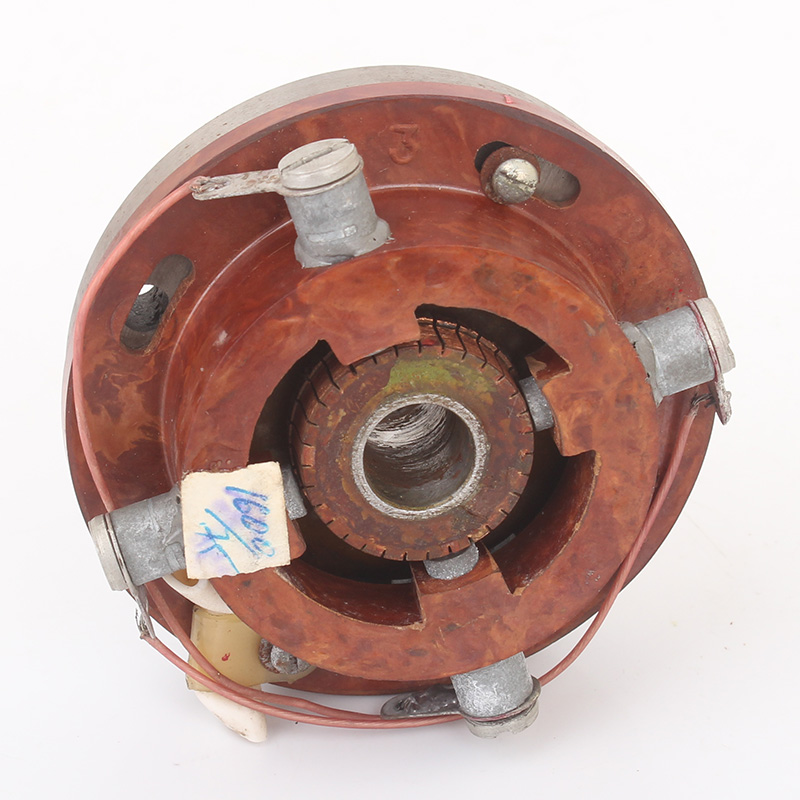

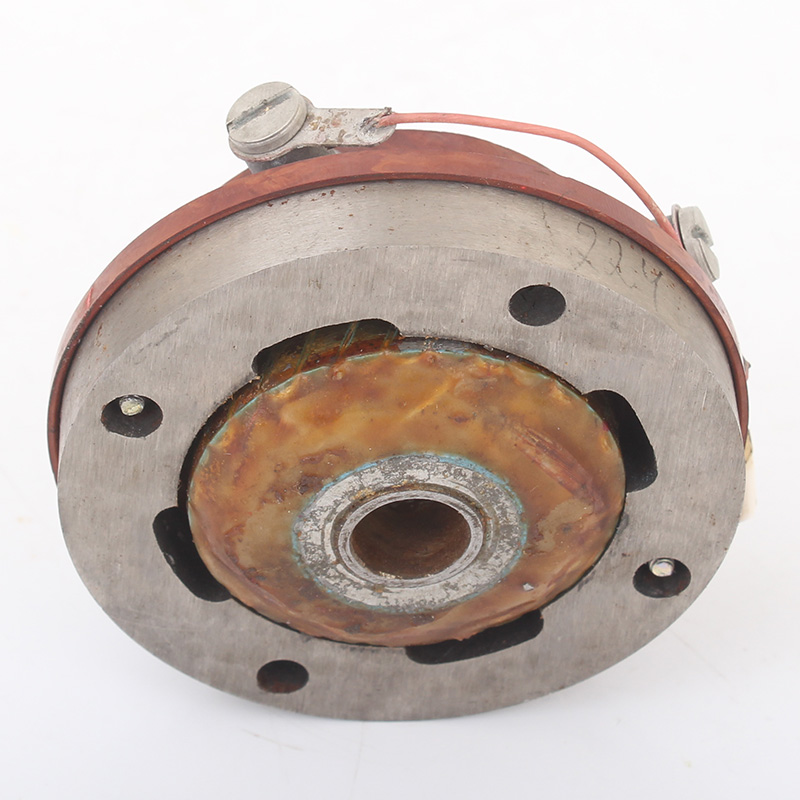

Тахогенератор состоит из якоря, установленного непосредственно на вал и магнитной системы, которая крепится к корпусу электродвигателя.
Характеристики
| Крутизна выходного напряжения | 20 мВ об/мин | |
| Частота вращения: | номинальная | 3000 об/мин |
| максимальная | 6000 об/мин | |
| минимальная | 0,1 об/мин | |
| Нагрузочное сопротивление, не менее | 10 кОм | |
| Погрешность в диапазоне частот вращения 0,1+4000 об/мин, не более | 0,2% | |
| Коэффициент пульсации при максимальной частоте вращения, не более | 3,0% | |
| Щетки марки | СГ1 | |
| Масса, не более | 0,5 кг | |
Схемы

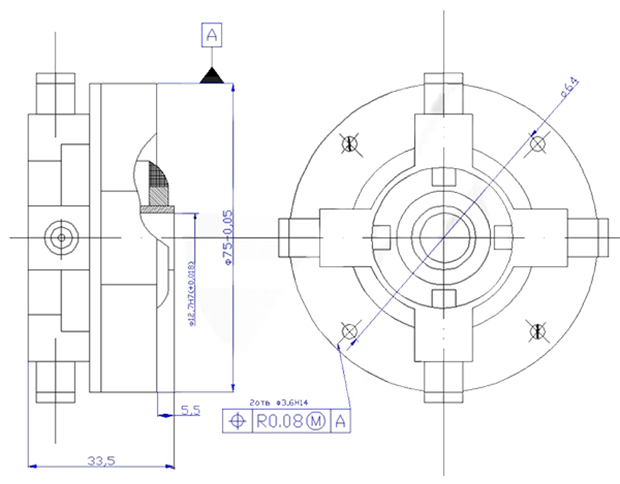

Габаритные, установочные и присоединительные размеры тахогенератора ТП-80-20-0,2 УХЛ4
