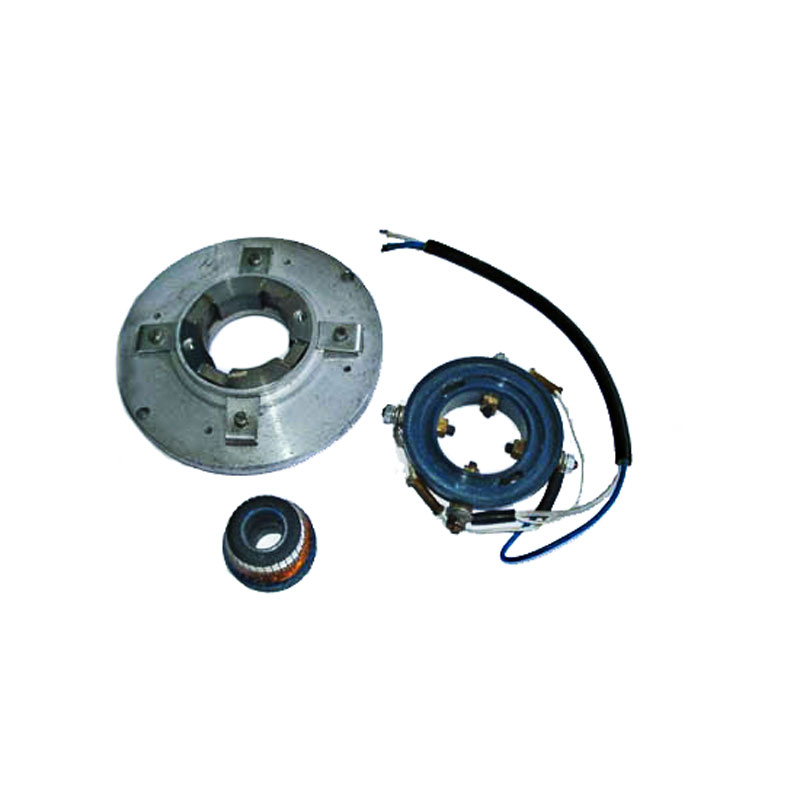

Тахогенератор МТ-6
Описание
Тахогенератор МТ-6 является генератором постоянного тока, который измеряет частоту вращения электродвигателя. Основная среда его использования – это электродвигатели, которые имеют максимальную частоту вращения, равной 4 500 оборотов за одну минуту.
Принцип работы
По сути это является небольшой коллекторной машиной. Поток возбуждения в ней возникает при помощи постоянного магнита либо независимой обмотки. Так как прибор оснащен щеточно-коллекторным узлом, то его ресурс меньше, чем у синхронных собратьев. При переключении между обмотками возникают дополнительные шумы. Сигнал изменяется по амплитуде, в рабочем процессе он сопровождается рядом проблем, которые вносят нелинейность в показания. Такими проблемами являются температурная зависимость; сопротивление щеточно-коллекторного перехода; возраст магнита статора; зазор, который находится в промежности ротора и статора.
Плюсом является довольно таки удобная форма предоставления выходного сигнала. Дополнительная возможность определения скорости вращения ротора. Можно проводить слежение за направлением вращения, но это в случаях реверса – сигнал. Будет иметь отрицательную полярность.
Характеристики
- В статоре находятся постоянные магниты, которые образуют разъемную конструкцию.
- Направление вращения реверсивное.
- Класс изоляции выдерживает температуру до 155 градусов, и имеет название «F».
- Прибор не защищенный – IP 00.
- Постоянное напряжение равняется 4 Вольта на 1000 оборотов.
- Пульсация в состоянии 1000 оборотов равна 1,2%.
- Линейность при 6000 оборотов равна 0,4.
- Возможная ошибка при реверсировании не превышает 0,2%.
- Значение момента инерции рабочего якоря равно 8 на 10 в минус шестой (кг / м2).
- Коэффициент температуры имеет показатель 0,02 °К.
- Номинальное значение тока равно 2,0 мА.
- Самое максимальное значение рабочего тока не превышает 8,0 мА.
- Максимальный показатель частоты вращения равен 6 000,0 оборотов.
Комплектация
Тахогенератор МТ-6 в количестве 1 штука, паспорт на изделие, которому присвоен индивидуальный номер. Вес 300 грамм, длина 10 сантиметров, ширина 10 сантиметров, высота 7 сантиметров.
