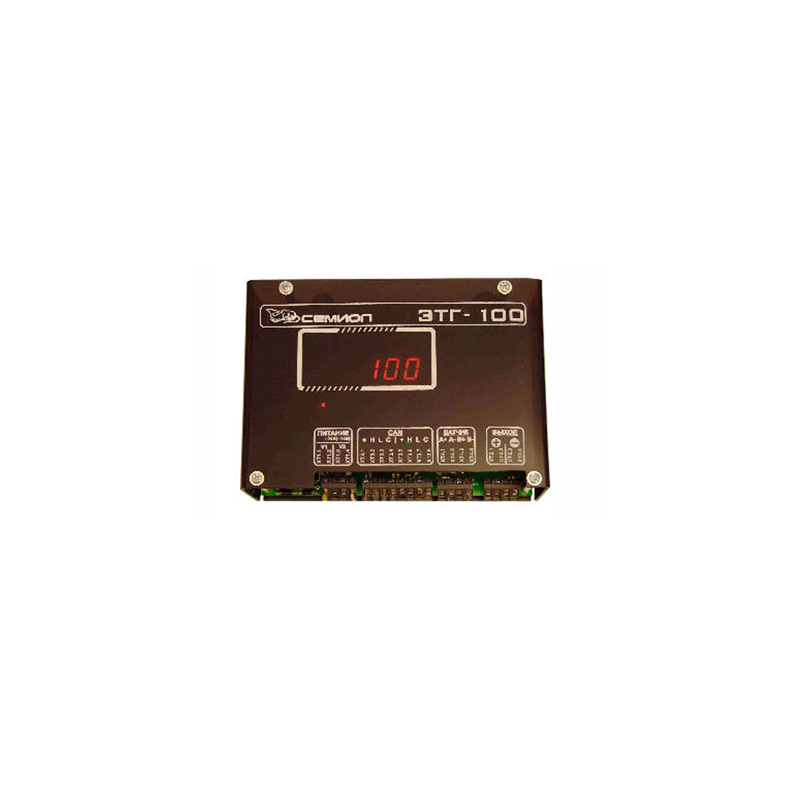

Тахогенератор ЭТГ-100

Average: 10 (1 vote)
Категория:

Тахогенератор электронный ЭТГ-100 предназначен для замены электромашинных тахогенераторов с выходным напряжением до 100В и выходным током до 100мА в системах управления электроприводами с обратной связью по частоте вращения.

Устройство и принцип действия

Электронный тахогенератор ЭТГ-100 ЭТГ представляет собой преобразователь импульсной квадратурной последовательности от инкрементального датчика в сигнал напряжения постоянного тока, пропорциональный скорости вращения. При изменении направления вращения изменяется полярность напряжения на выходе ЭТГ. Измеренная скорость вращения отображается на встроенном пятиразрядном цифровом светодиодном индикаторе и может быть считана дистанционно по последовательному протоколу sCAN. При неисправности датчика или превышении заданного порога частоты вращения, отключается реле, сигнализируя об аварийной ситуации. (Примечание: при нормальной работе реле включено.) Неисправность датчика или обрыв линии связи контролируется по наличию двух противофазных сигналов для каждой последовательности.

Комплектность

  • Тахогенератор ЭТГ-100 - 1 шт,
  • Паспорт - 1 экз,
  • Руководство - 1 экз.
Технические характеристики
Параметры Значения
Питание
Напряжение питания постоянного тока
  • минимальное
  • номинальное
  • максимальное
18
24
30

Напряжение питания переменного тока (50-400Гц):

  • минимальное
  • номинальное
  • максимальное
15
18
20
Потребляемый ток, А от 0,12 до 1,4
Пусковой ток, А 2,5
Выход
Модуль выходного напряжения, В от 100 до 115
Модуль остаточного напряжения выхода, мВ 70
Выходной ток, мА от 100 до 110
Несущая частота модуляции, кГц 20
Разрешающая способность, бит 21
Эквивалентное выходное сопротивление, ОМ 200
Вход от 15 до 25
Разрешающая способность энкодера, имп/ об. от 100 до 5000
Максимальная частота входных сигналов, кГц 100
Напряжение входов датчика,В:
  • минимальное
  • номинальное
  • максимальное
6
15
28
Ток потребления (по каждому каналу), мА
  • номинальный
  • максимальный
12
24
Максимальное рабочее напряжение гальванической развязки (пиковое), В 300
Измерение
Диапазон измерения модуля скорости вращения от 0 до 5000
Максимальная приведенная относительная погрешность измерения, % 0,5
Время одного измерения, мс от 0,25 до 5
Постоянная времени основного фильтра, мс от 0 до1000
Максимальная погрешность установки выходного напряжения, % 0.15
Индикация
Время обновления показаний цифрового индикатора, мс 200
Постоянная времени отключаемого фильтра индикации, мс 200
Дискретность показаний индикатора, об/ мин 1
Разрядность индикатора ( + знак), цифр 4
Выходное реле
Ток нагрузки при 30VDC
  • минимальный
  • максимальный
0,01
5
Ток нагрузки при 250VAC, А
  • минимальный
  • максимальный
0,01
2
Габаритные размеры, мм 145х175х61
Масса, кг 1,0
