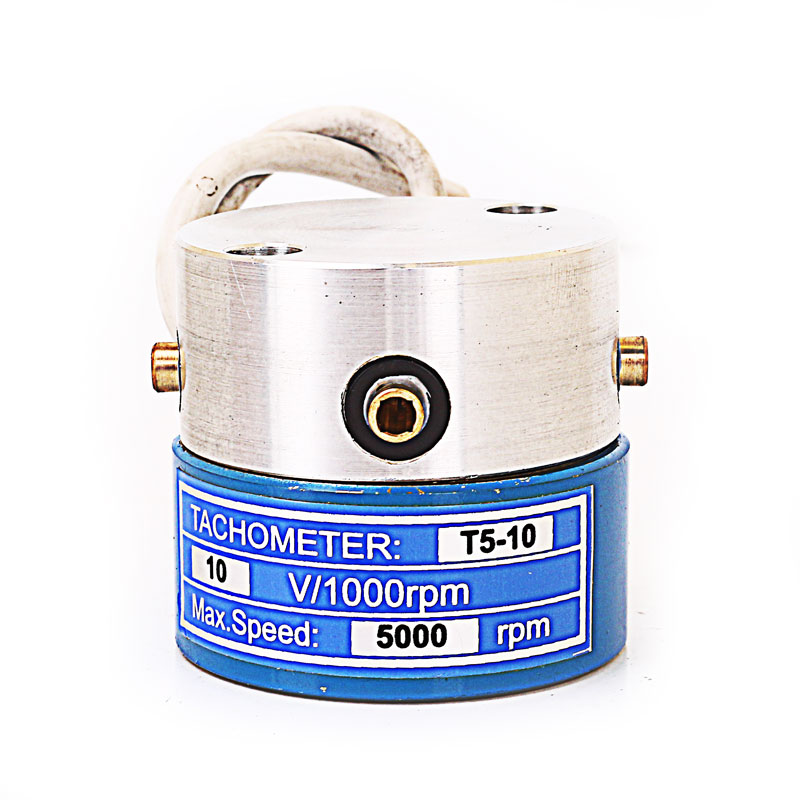

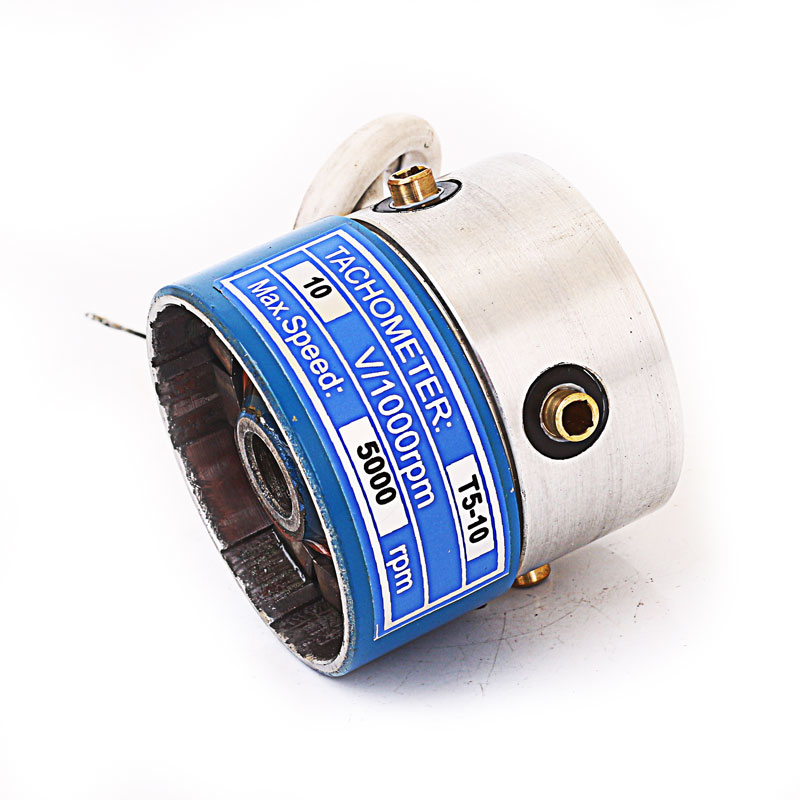

Тахогенератор Т5-10
Описание
Тахогенератор Т5-10 (ТГ), является генератором с постоянным током. Его основная функция высчитывать частоту вращения двигателя. Используется в электродвигателях следующих серий: двигатель МР, двигатель РI, двигатель РС, двигатель 3РI. Все эти серии являются двигателями постоянного тока.
Плюсы и минусы
Плюсом является его не большие габариты и вес, притом, что у такого тахогенератора очень значительная выходная мощность. Они работают от возбуждения при помощи постоянных магнитов. Этот процесс позволяет обходиться без источников питания для начала и работы возбуждения прибора.
Скользящий щеточно-коллекторный контакт вносит отрицательную лепту. Этот контакт вносит уменьшение эксплуатационной надежности, и увеличивает процент погрешности. Но имея данные минусы, ТГ с постоянными магнитами, является самым востребованным в потреблении в электроприводах.
Интересные факты

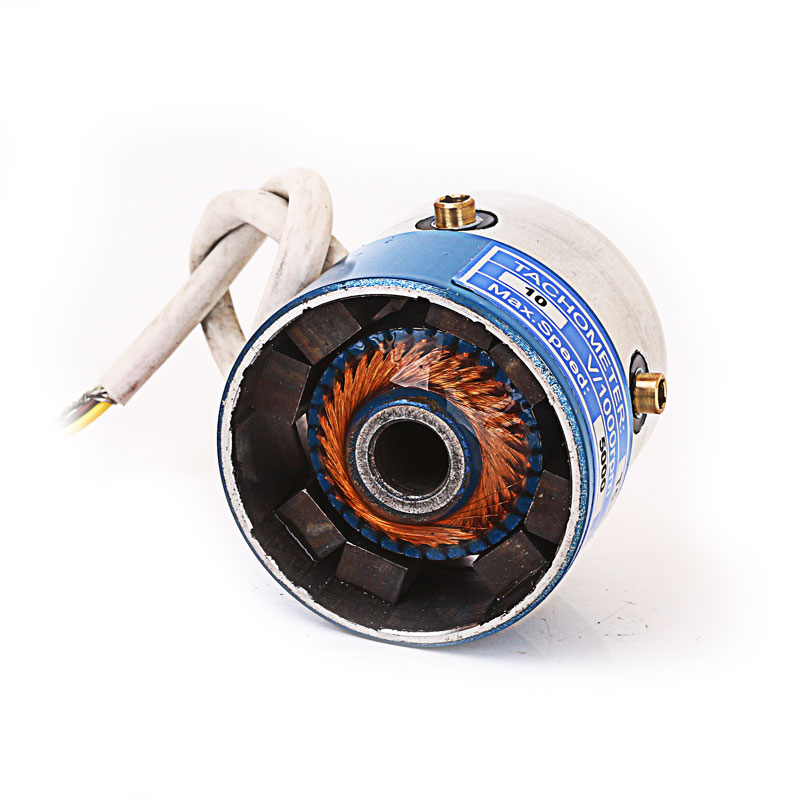

В ТГ постоянного тока используются якоря обычного типа, которые имеют барабанную обмотку. Возможно изготовление с полой или дисковой печатной обмотки. Для неизменного тока возбуждение пропорционально частоте вращения.
Так же они не могут измерять очень медленное вращение, потому что сигнал в момент приема слишком мал. В рабочем процессе ТГ создается дополнительная нагрузка, которая приходится на вращающий вал, а так же вмещает в себя детали, которые трутся. За такими деталями необходим особый контроль и регулярный уход.
Поставка
Мы предоставляем в момент покупки Тахогенератор Т5-10, паспорт на него. Вес изделия 440 грамм. В длину 100,0 мм, шириной 70,0 мм, с высотой 60,0 мм.
Характеристики
- Изготавливается двух модификаций – на 6 Вольт и на 10 Вольт.
- Напряжение в рабочем состоянии – 6 / 10 Вольт на 1 000 оборотов.
- 1,2% пульсации происходит при 1 000 оборотов.
- Линейность не превышает 0,4% на 6 000 оборотах.
- В момент реверсирования ошибка может достигать 0,2%.
- Коэффициент температурного показателя равен 0,02 ˚К.
- Сопротивление равно 120 Ом.
- 25,0 Гн равна индуктивность прибора.
- Среднее значение рабочего тока равно 2,0 мА, а максимальное – 8,0 мА.
- Максимальная скорость 6 000 оборотов за 60 секунд.
- Степень IP 44 защищает оборудование в процессе работы.
- Режим рабочего состояния S-1.
- Класс внутренней изоляции F.
