Тахогенератор К10А6-00

Тахогенератор тока К10А6-00 является электромеханическим преобразователем вращательного движения в электрический сигнал.

Назначение

Токовый тахогенератор функционирует в составе систем автоматизации и управления в качестве:

  • безинерционного элемента,
  • абсолютного дифференциатора (выходная характеристика системы должна определяться угловой величиной поворота).

Устройство и работа

По принципу функционирования тахогенератор тока относится к категории коллекторных машин постоянного тока. Его особенностью является функционирование в генераторном режиме, возбуждение которого может быть:

  • независимым,
  • осуществляемо с использованием постоянных магнитных элементов.

В числе основных преимуществ тахогенераторов тока можно выделить небольшие габаритные размеры и легковесность.

Среди других достоинств этих электротехнических устройств можно отметить:

  • значительную крутизну выходной характеристики,
  • линейный вид выходной характеристики,
  • незначительную амплитуду переменной составляющей (пульсаций) на коллекторе.

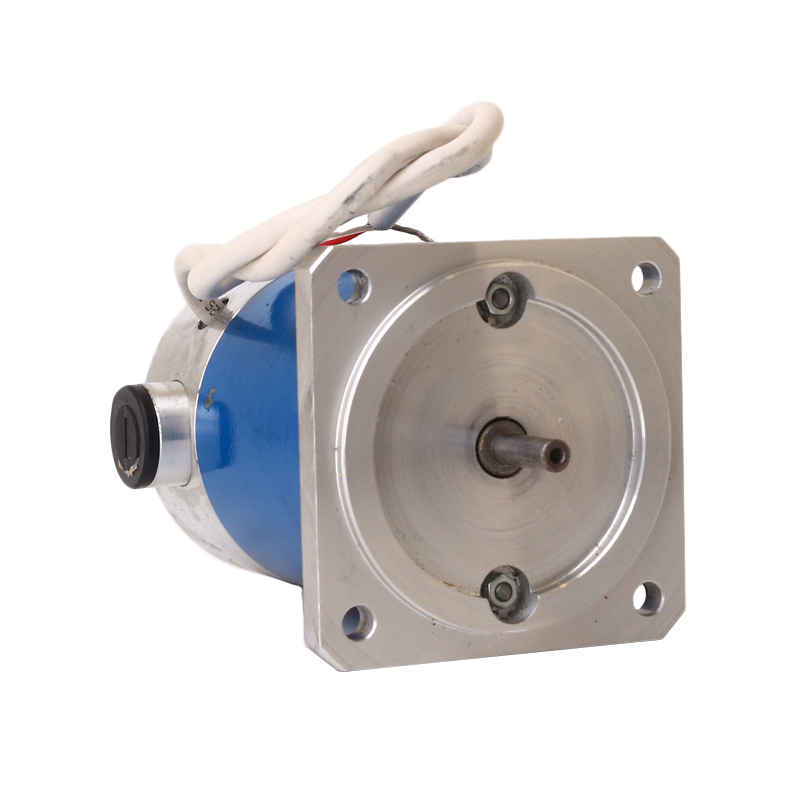

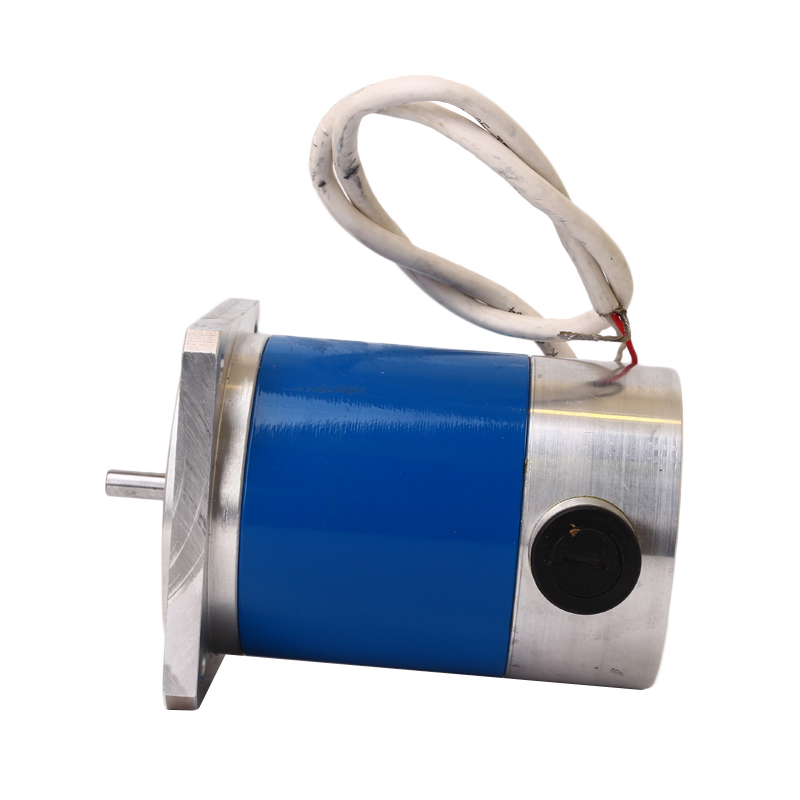

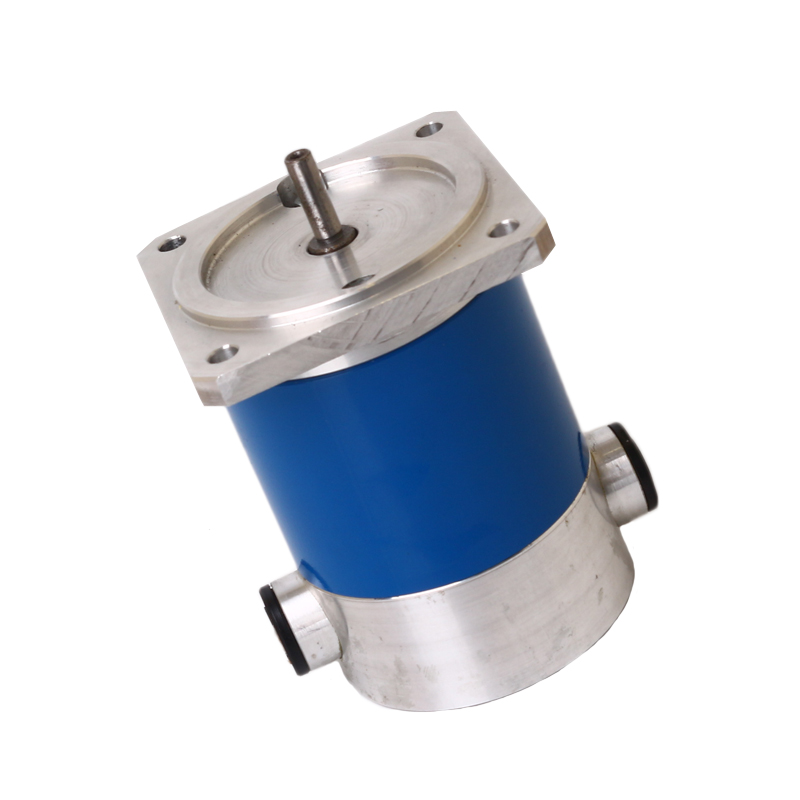

Корпус тахогенератора состоит из цилиндрической части, присоединительного фланца и вывода ротора. Внутри цилиндрической части размещены электрические и механические компоненты. Присоединительный фланец находится с одного из торцов цилиндрической части и имеет квадратную форму с отверстиями в углах. Часть ротора, воспринимающая вращение от внешнего механизма, выведена наружу в средней части фланцевого соединителя.

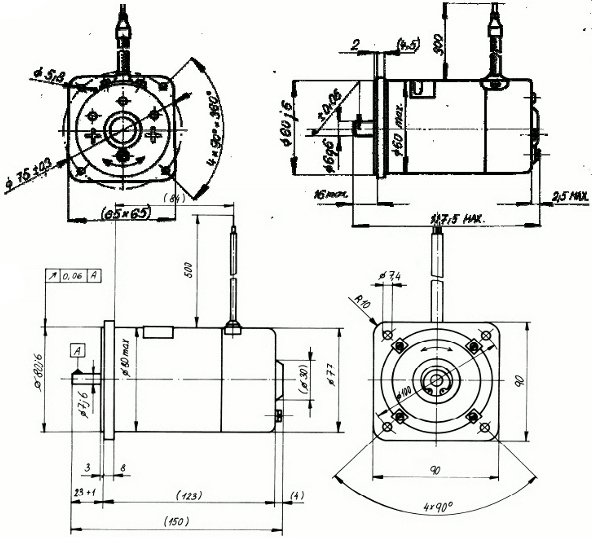

Схема габаритных размеров тахогенератора К10А6-00

Рис.1 - схема габаритных размеров тахогенератора К10А6-00

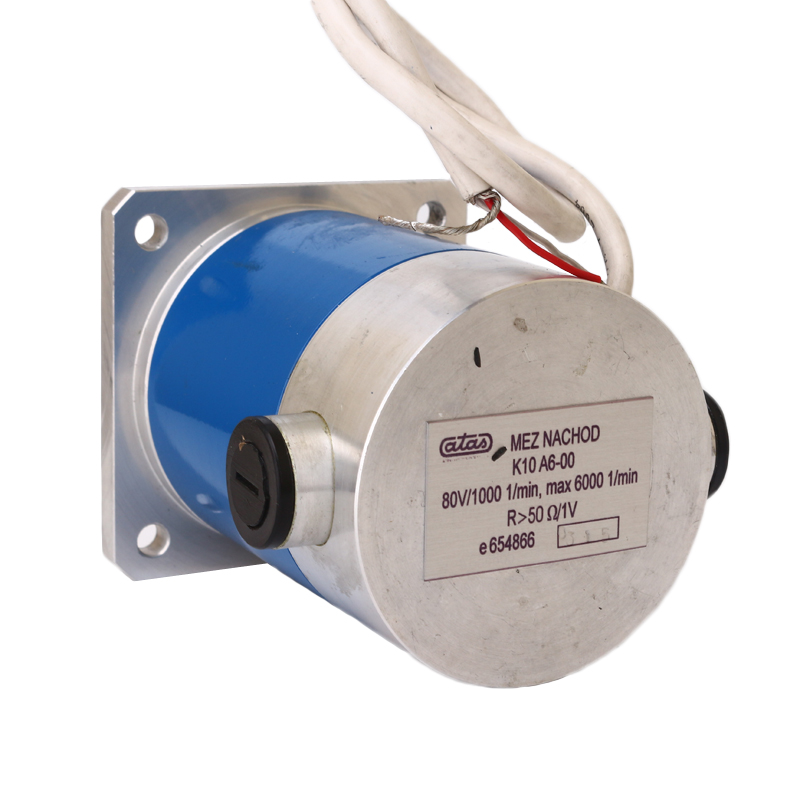

Количество оборотов (тысяч раз в минуту)

От 0 до 6

Напряжение при 1 тысяче оборотных движений в минуту

80 В (модель 10А6)

20 В (модель 5А7)

Сила тока при ведении работы

20 мА (модель 10А6)

200 мкА (модель 5А7)

Нагрузочное сопротивление при нормальной нагруженности

24 кОм (модель 10А6)

0,6 МОм (модель 5А7)

Показатель нелинейности

1%

Коэффициент пульсаций

0,5%

Степень защиты

IP40

Степень изоляции

класс В

Рабочий температурный интервал

(-50÷+50)°C

Момент инерции

0,11 г/м2 (модель 10А6)

0,028 г/м2 (модель 5А7)

Размер чистый

126х90 мм (модель 10А6)

120х65 мм (модель 5А7)

Вес одного генератора

1,6 кг (модель 10А6)

0,75 кг (модель 5А7)

Производитель предлагает 2 модификации тахогенератора тока:

  • Тахогенератор К5А7,
  • Тахогенератор К10А6-00.

Они различаются:

  • параметрами выходных электрических сигналов,
  • моментом инерции механического преобразователя,
  • сопротивлением нагрузки,
  • массогабаритными характеристиками.
