Описание

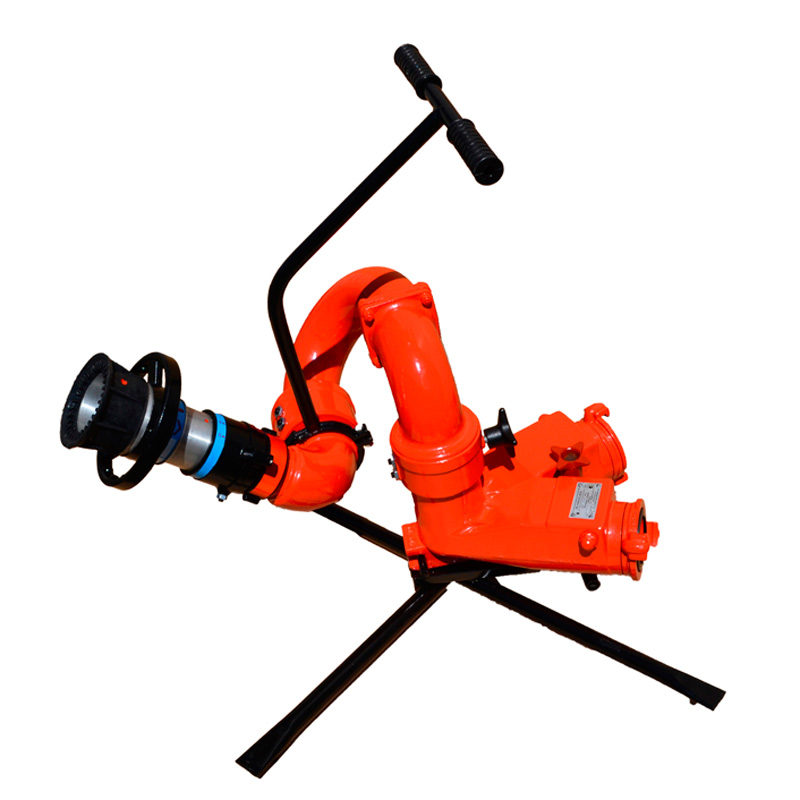

Ствол пожарный лафетный ЛС-П40(20,30)У предназначен для формирования сплошной или распыленной с изменяемым углом факела струй воды, а также струи воздушно-механической пены низкой кратности при тушении пожаров.
Особенности
- Компактность в транспортном положении;
- Возможность регулировки на насадке расхода воды без прерывания ее подачи;
- Удобная рукоятка для управления стволом;
- Малый вес
Устройство и принцип действия
Ствол ЛС-П40(20,30)У состоит из корпуса, головок соеди-нительных, навернутых на два приемных патрубка корпуса, откидных обратных клапанов, рукоятки, входного патрубка, колена, выходного патрубка, опоры съемной, потокоформирующего насадка, шпиделей. Патрубки соединены между собой шарнирными соединениями с уплотнительными кольцами. Наведение ствола на объект осуществляется рукояткой. Формирование струи от сплошной до защитной завесы 110° осуществляется поворотом штурвала насадка. Управление стволом осуществляется силами одного человека.
При необходимости оставить работающий ствол без наблюдения, следует:
- закрепить ствол в необходимом положении прижатием шпинделей;
- проверить устойчивость ствола в принятом рабочем положении.
Характеристики
| Параметры | Значения |
| Рабочее давление, МПа | 0,6+0,05 |
| Расход воды или водного раствора пенообразователя при позиционном регулировании, л/с, не менее | 20, 30, 40 |
| Кратность пены | 7 |
Дальность струи(по крайним каплям), м, не менее:
|
55 35 40 |
| Перемещение ствола, град., не менее: в вертикальной плоскости:
в горизонтальной плоскости |
75 |
Показатели транспортабельности, мм, не более:
|
740 640 |
| Климатическое исполнение | У,ХЛ,Т |
| Масса, кг, не более | 22 |
| Срок службы, лет, не менее | 10 |
Комплектация
В комплект поставки входят:
- ствол ЛС-П40(20,30)У - 1 шт.
- паспорт - 1 шт.
