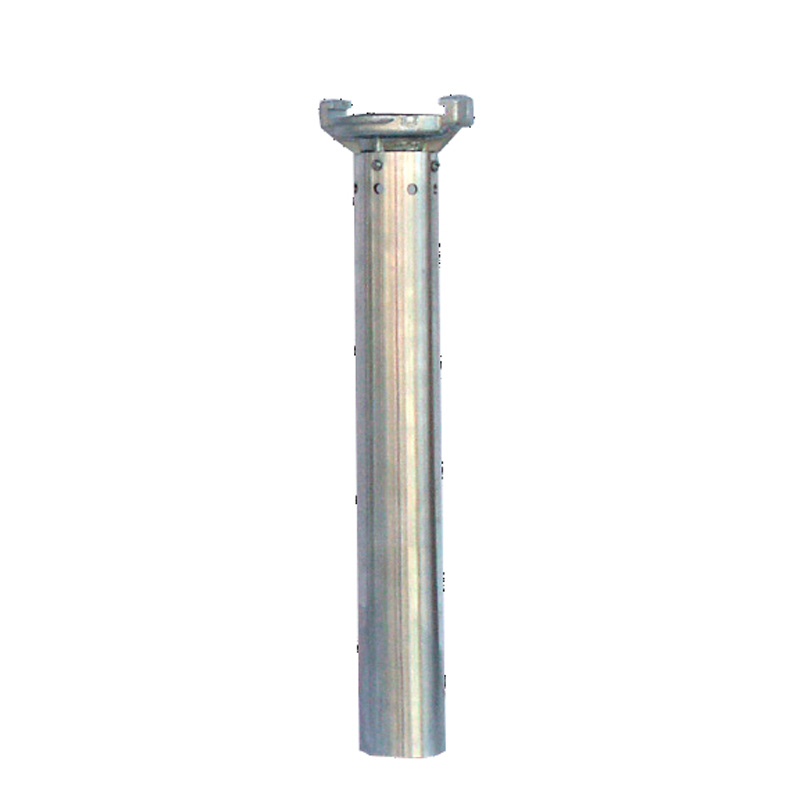

Ствол воздушно-пенный СПП (СВП)

Голосов: 1
Документация:
Паспорт(634.7 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Ствол воздушно-пенный СПП (СВП) предназначен для получения воздушно-механической пены из водного раствора пенообразователя, формирования и направления ее струи при тушении пожара.

Устройство и принцип действия

Ствол СПП (СВП) представляет собой водоструйный аппарат, в котором рабочей жидкостью служит водный раствор пенообразователя, а подсасываемой - воздух.

Принцип работы ствола заключается в следующем: поток водного раствора пенообразователя по рукавной линии подводится к корпусу, который выполнен коническим с целью увеличения скорости потока. В передней стенке корпуса имеется отверстия, геометрическая форма которых выполнена с учетом создания выходящим из них струям турбулентности, с целью улучшения их дальнейшего распыла. Выходя из отверстий корпуса, струи, расширяясь, создают разряжение (вакуум), под действием которого происходит их распыление и одновременно в отверстия, расположенные равномерно по поверхности трубы подсасывается воздух. В полости трубы происходит дальнейшее раз- дробление распыленных капель водного раствора пенообразователя в результате соударений их между собой и ударов о поверхность стенок самой трубы, а также происходит смешивание с воздухом и образование пузырьков воздушно-механической пены.

Ствол по своим параметрам (рабочему давлению и расходу пенообразователя) соответствует параметрам генератора пены средней кратности ГПС-600,а поэтому он может работать от тех же типов стационарных и переносных пеносмесителей, в комплекте с которыми работает ГПС-600.

При подготовке ствола к работе необходимо к нему надежно подсоединить соединительную головку рукава, подводящего водный раствор пенообразователя.

В процессе работы ствол необходимо надежно удерживать в руках и следить, чтобы рабочее давление у ствола было в пределах 0,4-0,6 МПа.

Характеристики

Параметры Значения
Рабочее давление перед стволом, МПа (кгс/см2) 0,4-0,6 (4-6)
Расход 4-6 % пенообразователя, л/с 4.8-6.0
Кратность пены на выходе из ствола 7
Дальность пенной струи при
давлении перед стволом 0,6 МПа, м, не менее
28
Условный проход соединительной головки, мм 70
Масса ствола, кг, не более 1,27
Длина, мм 500
Высота, мм 129

Комплектация

К каждому стволу СПП (СВП)  прилагается паспорт, объединенный с инструкцией по эксплуатации.

Поставка стволов осуществляется без упаковки в тару при транспортировании их в универсальных контейнерах и кузовах автомобильного транспорта с предохранением изделий от механических повреждений.
