Описание

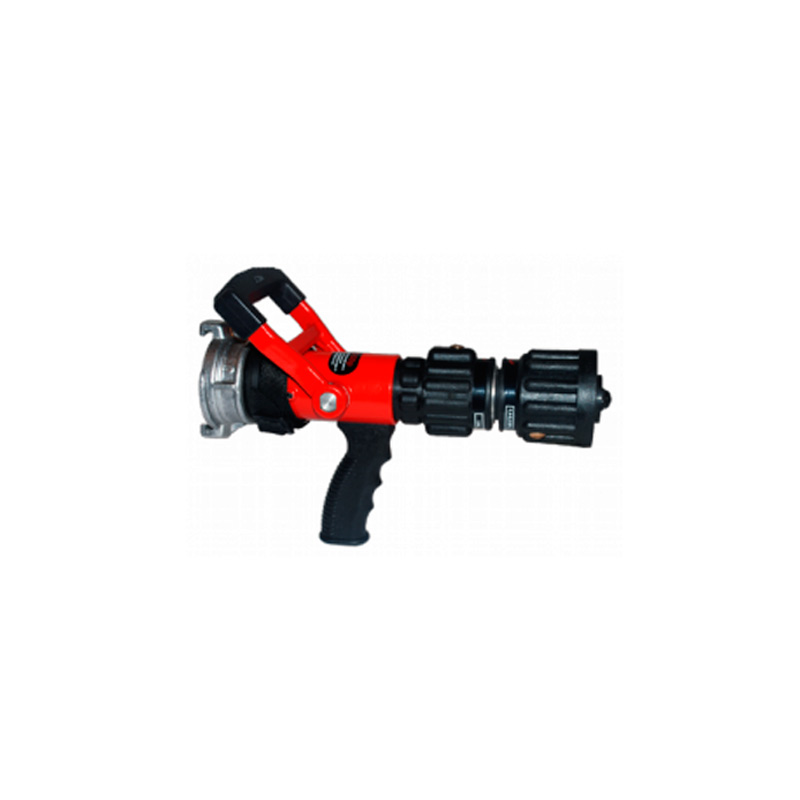

Ствол пожарный ручной СРП-50р предназначен для формирования и направления сплошной или распыленной струи воды, воздушно-механической пены средней или низкой кратности, а также для перекрытия подачи огнетушащих веществ.
Устройство и принцип действия
Ствол имеет бесступенчатую регулировку угла факела распыла от сплошной струи до водяной завесы (120º), а также имеет регулировку расхода воды с фиксированным положением позиций. Ствол комплектуется генератором пены для получения воздушно-механической пены средней и низкой кратности.
Управление стволом заключается в присоединении ствола к пожарному рукаву, установке нужного расхода и формы струи. Регулировка расхода производится поворотом регулятора расхода, что позволяет выбрать оптимальный режим 2,4,6,8 л/с. Форма струи изменяется поворотом головки от сплошной струи до защитной завесы с углом факела до 120º.
Промывка ствола осуществляется без его отключения от рукавной линии путем установки головки ствола на угол распыления 120º и поворота регулятора расхода до максимальной величины (расход при этом составляет около 10 л/с).
Для получения воздушно-механической пены необходимо к головке ствола СРП-50р присоединить корпус генератора пены и зафиксировать его винтом.
Подача воздушно-механической пены низкой кратности осуществляется включением сплошной струи с расходом 6 л/с при рабочем давлении перед стволом 0,6 МПа.
Подача воздушно-механической пены средней кратности осуществляется включением распыленной струи с расходом 6 л/с при рабочем давлении 0,6 МПа с последующей установкой угла факела 20°.
После применения ствол необходимо отсоединить от рукава и слить оставшуюся жидкость, при необходимости - очистить защитную решетку. После работы с раствором пенообразователя ствол с генератором пены нужно промыть чистой водой.
Ствол и генератор пены необходимо хранить в помещении при плюсовой температуре. Перекрывное устройство ствола при хранении должно быть открытым, а регулятор расхода должен находиться в положении максимальной величины.
Характеристики
| Параметры | Значения |
| Условный проход соединительной головки, мм | 50* |
| Рабочее давление, МПа, (кгс/см2) | 0,4-0,6 (4-6) |
| Рабочее давление подачи раствора пенообразователя, МПа, (кгс/см2) | 0,6+0,01 (6+0,1) |
Дальность струи (по крайним каплям), м, не менее:
|
32 16 |
Дальность пенной струи (по крайним каплям), м, не менее:
|
25 20 |
Расход воды, л/с, не менее:
|
2-8 (с шагом 2,0) 2-8(с шагом 2,0) |
| Расход раствора пенообразователя, л/с, не менее: | 2-8 (с шагом 2,0) |
Кратность воздушно-механической пены, не менее:
|
30 9 |
| Диаметр факела защитной завесы, м, не менее: | 6,0 |
Габаритные размеры, мм, не менее:
|
360 230 |
Габаритные размеры генератора пены средней кратности, мм, не менее:
|
290 170 |
Масса, кг, не более:
|
1,9 3,1 |
* Ствол может быть изготовлен с условным проходом соединительной головки 38 мм.
Комплектация
В комплект поставки входят:
- ствол СРП-50р - 1 шт.;
- генератор пены - 1 шт.;
- паспорт СРП-50р.ПС - 1 шт.
