Описание

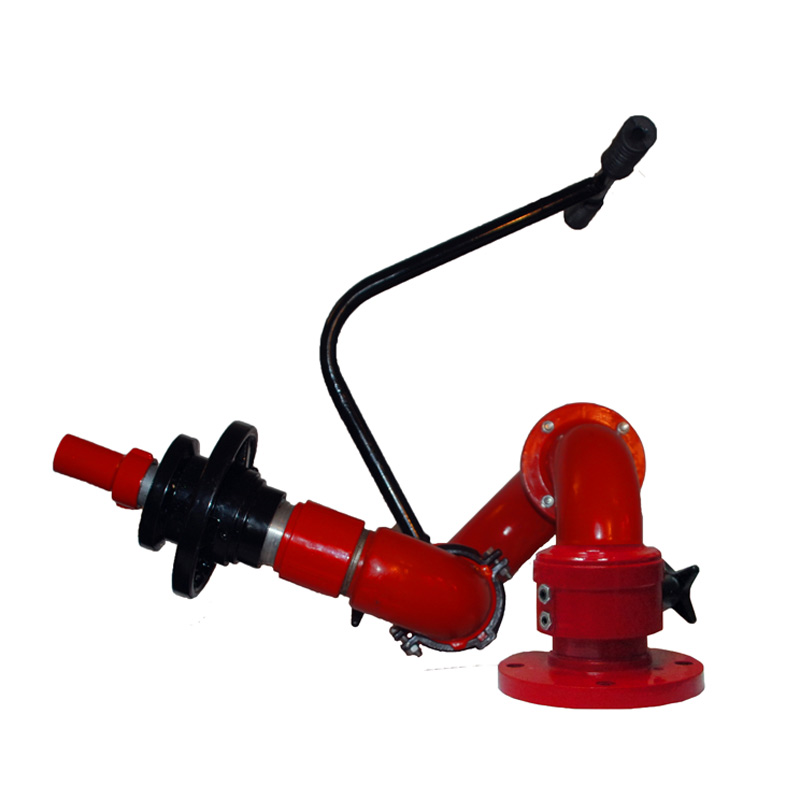

Ствол пожарный лафетный ЛС-С20А предназначен для формирования и направления струи воды при тушении пожаров, а также для образования водяной завесы до 120º, предохраняющей ствольщика от тепловой радиации, с одновременной подачей сплошной струи воды.
Устройство и принцип действия
Ствол ЛС-С20А состоит из состоит из стойки с фланцем, шпинделей, рукоятки, входного патрубка, колена, выходного патрубка, устройства защитной водяной завесы с выходным отверстием ø 32 и сменными насадками ø 28 мм, ø 25 мм. Патрубки соединены между собой шарнирными соединениями с уплотнительными кольцами.
Наведение ствола на объект осуществляется рукояткой. Формирование защитной завесы осуществляется поворотом штурвала устройства. При повороте штурвала до упора производится промывка камеры формирующей факел защитной завесы. Обратным поворотом штурвала угол факела защитной завесы перекрывается. Управление стволом осуществляется силами одного человека.
При необходимости оставить работающий ствол без наблюдения, следует:
- закрепить ствол в нужном положении прижатием шпинделей;
- проверить устойчивость ствола в принятом рабочем положении.
Характеристики
| Параметры | Значения |
| Рабочее давление, МПа (кгс/см2) | 0,6+0,1 (6+1) |
| Расход воды при работе с насадкой диаметром 28 мм, л/с Расход воды при работе с насадком диаметром 28 мм и защитной завесой, л/с |
20 30 |
| Длина сплошной струи при работе с насадком ø 28 мм (по крайним каплям), м, не менее | 55 |
Перемещение ствола в плоскости, рад (градус) не менее:
|
360 от -15 до 80 |
| Диаметр факела защитной завесы, м, не менее | 4 |
Габаритные размеры, мм, не более:
|
580 500 410 |
| Масса, кг, не более | 14.5 |
| Величина усилия на рукоятке, Н (кгс), не более | 137,2 (14) |
Комплектация
В комплект поставки входят:
- ствол ЛС-С20А с насадкой:
- ø 28 мм - 1 шт.
- ø 25 мм - 1 шт.
- паспорт - 1 шт.
