Ствол пожарный лафетный СЛК-П20А

Average: 9 (1 vote)
Документация:

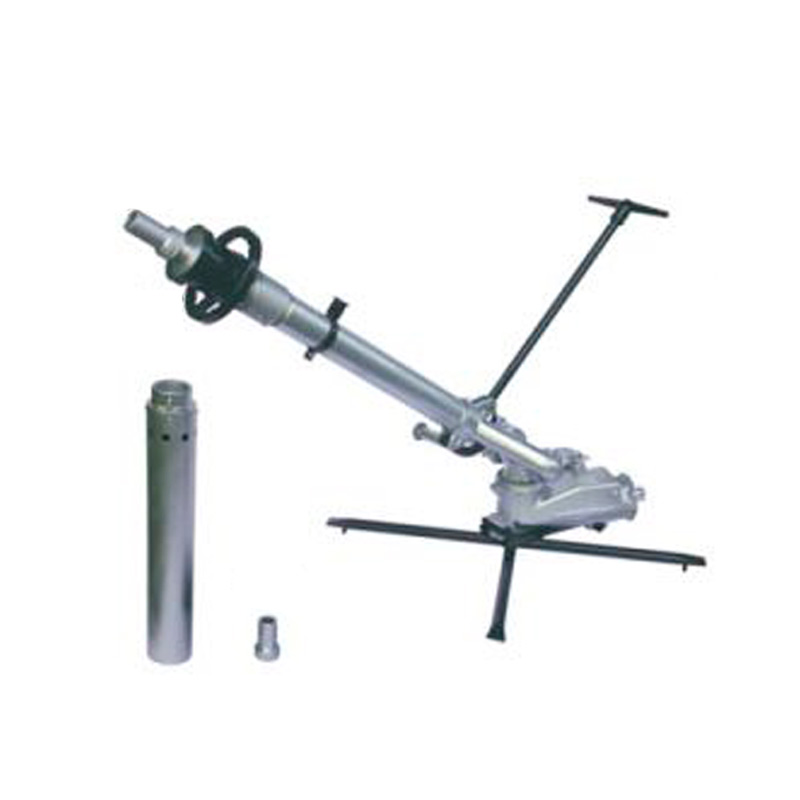

Ствол пожарный лафетный СЛК-П20А предназначен для формирования и направления струи воды или воздушно-механической пены при тушении пожаров, а также для образования водяной завесы, предохраняющей ствольщика от тепловой радиации, с одновременной подачей сплошной струи воды.

Устройство и принцип действия

Ствол СЛК-П20А состоит из корпуса, головок соединительных, откидных обратных клапанов, рукоятки, входного патрубка, колена, выходного патрубка, опоры съемной, шпинделей , устройства защит-ной водяной завесы с выходным отверстием ø 32 и сменными насадками ø 28 мм, ø 25 мм . Патрубки соединены между собой шарнирными соединениями с уплотнительными кольцами. Наведение ствола на объект осуществляется рукояткой. Формирование защитной завесы осуществляется по-воротом штурвала устройства. При повороте штурвала до упора производится промывка камеры формирующей факел защитной завесы. Обратным поворотом штурвала угол факела защитной завесы перекрывается. Управление стволом осуществляется силами одного человека.

При необходимости оставить работающий ствол без наблюдения, следует:

  • закрепить ствол в нужном положении прижатием шпинделей;
  • проверить устойчивость ствола в принятом рабочем положении.
Параметры Значения
Рабочее давление, МПа (кгс/см2) 0,6+0,1 (6+1)
Расход воды при работе с насадкой диаметром 28 мм, л/с
Расход воды при работе с насадком диаметром 28 мм
и защитной завесой, л/с
20
27
Дальность струи (по крайним каплям), м, не менее:
  • водяной (насадок 28 мм)
  • пенной
55
40
Условный проход приемной арматуры, мм 2 х 77
Перемещение ствола в плоскости, рад (градус) не менее:
  • горизонтальной
  • вертикальной
6,28 (360)
от -0,26 (15)
до +1,31 (75)
Диаметр факела защитной завесы, м, не менее 4
Габаритные размеры, мм, не более:
  • длина
  • высота
  • ширина
1360
335
650
Масса (без воздушно-пенного насадка), кг не более 16,5
Масса воздушно-пенного насадка, кг не более 2,5
Кратность пены, подаваемой стволом, не менее 6
Величина усилия на рукоятке, Н (кгс), не более 137,2 (14)

В комплект поставки входят:

  • ствол СЛК-П20А с насадкой:
    • ø 28 мм - 1 шт.
    • ø 25 мм - 1 шт.
  • паспорт - 1 шт.
