Описание
Ствол пожарный лафетный ЛС-П60(40,50)У предназначен для формирования сплошной или распыленной струй воды с изменяющимся углом распыления до защитного экрана 110°, а также струи воздушно-механической пены низкой кратности.
Особенности
- Компактность в транспортном положении;
- Возможность регулировки на насадке расхода воды без прерывания ее подачи;
- Удобная рукоятка для управления стволом;
- Малый вес
Устройство и принцип действия

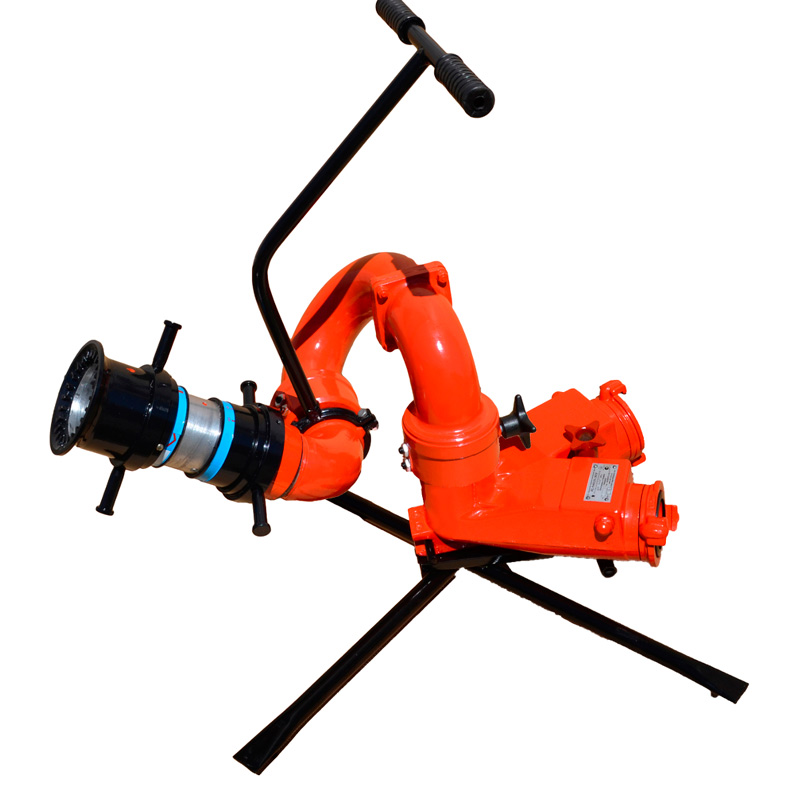

Ствол ЛС-П60(40,50)У состоит из корпуса, головок соединительных, навернутых на два приемных патрубка корпуса, откидных обратных клапанов, рукоятки, входного патрубка, колена, выходного патрубка, опоры съемной, потокоформирующего насадка, шпинделей. Патрубки соединены между собой шарнирными соединениями с уплотнительными кольцами. Наведение ствола на объект осуществляется рукояткой. Формирование струи от сплошной до защитной завесы 110° осуществляется поворотом штурвала насадка. Управление стволом осуществляется силами одного человека.
При необходимости оставить работающий ствол без наблюдения, следует:
- закрепить ствол в необходимом положении прижатием шпинделей;
- проверить устойчивость ствола в принятом рабочем положении.
Характеристики
| Параметры | Значения |
| Рабочее давление, МПа | 0,6+0,05 |
| Расход воды или водного раствора пенообразователя при позиционном регулировании, л/с, не менее | 40, 50, 60 |
| Кратность пены | 7 |
Дальность струи(по крайним каплям), м, не менее:
|
65 40 45 |
| Перемещение ствола, град., не менее: в вертикальной плоскости:
в горизонтальной плоскости |
75 |
Показатели транспортабельности, мм, не более:
|
800 720 |
| Климатическое исполнение | У,ХЛ,Т |
| Масса, кг, не более | 25 |
| Срок службы, лет, не менее | 10 |
Комплектация
В комплект поставки входят:
- ствол ЛС-П60(40,50)У - 1 шт.
- паспорт - 1 шт.
