Описание

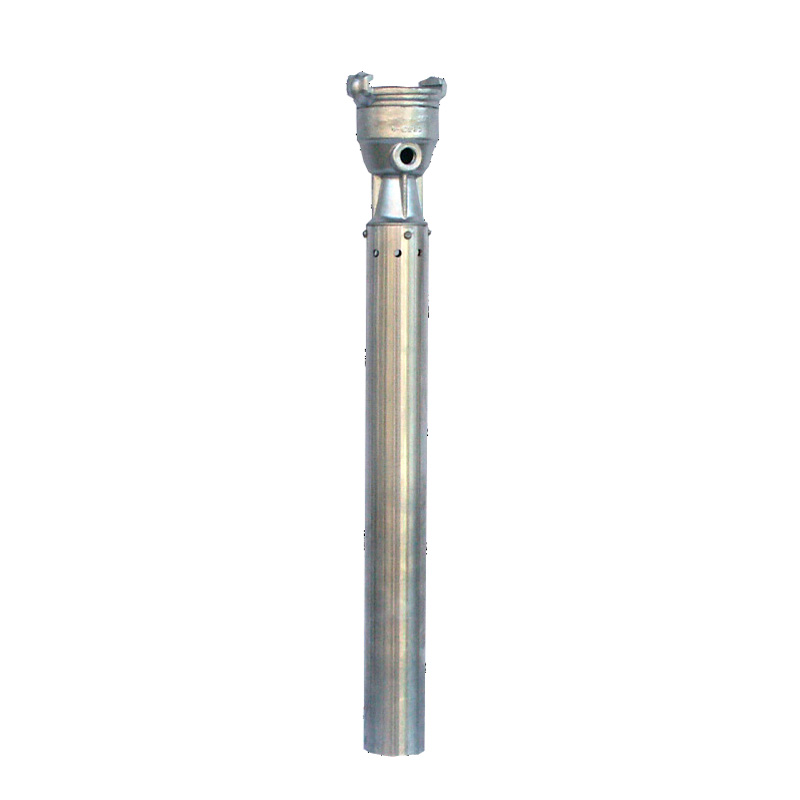

Ствол воздушно-пенный СВПЭ-4 предназначен ля получения воздушно-механической пены из водного раствора пенообразователя, формирования и направления ее струи при тушении пожара.
Устройство и принцип действия
Принцип работы ствола СВПЭ-4 заключается в следующем:
- Ствол подсоединяется к напорной линии посредством соединительной головки. Проходящий поток воды создает разрежение в камере корпуса. Под действием создаваемого разрежения через всасывающий рукав из емкости подсасывается пенообразователь, который смешивается с подаваемым потоком воды, образуя водный раствор пенообразователя.
- Выходя из камеры, образовавшаяся струя водного раствора пенообразователя создает в расширяющейся части корпуса разрежение, под действием которого в отверстия, расположенные равномерно по поверхности трубы, подсасывается воздух.
- В полости трубы происходит раздробление струи, смешивание ее с подсасываемым воздухом и образование воздушной механической пены.
- Образовавшуюся на выходе из ствола струю воздушно-механической пены направляют на очаг пожара.
Характеристики
| Параметры | Значения |
| Рабочее давление перед стволом, МПа (кгс/см2) | 0,6 (6) |
| Производительность по пене, м3/мин | 4 |
| Расход воды, л/с | 7,9 |
| Расход пенообразователя к расходу воды, % | 4-5 |
| Кратность пены на выходе из ствола | 8 |
| Дальность воздушно-пенной струи при давлении перед стволом 0,6 МПа, м, не менее | 18 |
| Условный проход соединительной головки, мм | 70 |
| Внутренний диаметр рукава мм | 25 |
| Масса ствола, кг, не более | 2,8 |
| Длина, мм | 710±3 |
| Высота, мм | 128 |
| Комплектация всасывающими рукавами | есть |
Комплектация
Комплектность
В комплект поставки входят:
- ствол СВПЭ-4 - 1 шт.,
- паспорт - 1 шт.
