Тепловодосчетчик СВТУ-10 М

Счетчик СВТУ-10 М (М1, М2) RP (вода, тепло), представляют собой сложные измерительные системы, применяемые для выполнения измерений и контроля количества отпущенного и потребленного количества тепла, а также объема используемого теплоносителя. Предложенная модель счетчика позволяет выполнять измерения по двум контурам, используемым для потребления тепла или воды с применением двух каналов для измерений.

Не считая указанные достоинства, прибор с двумя каналами - счетчик СВТУ-10 М позволяют производить также измерение массы, объема, температуры, избыточного давления воды, теплоносителя или других жидкостей с размером частиц не больше 200мкм.

Места применения

Счетчики тепла и воды используются в закрытых и открытых системах теплоснабжения. Основная цель установки устройств является учет количества теплоты или объемов воды, которые поставляются в соответствии с установленными нормами на промышленные предприятия или коммунальные хозяйства.

Конструкция счетчика

Прибор построен по блочному типу и включает в себя следующие функциональные блоки:

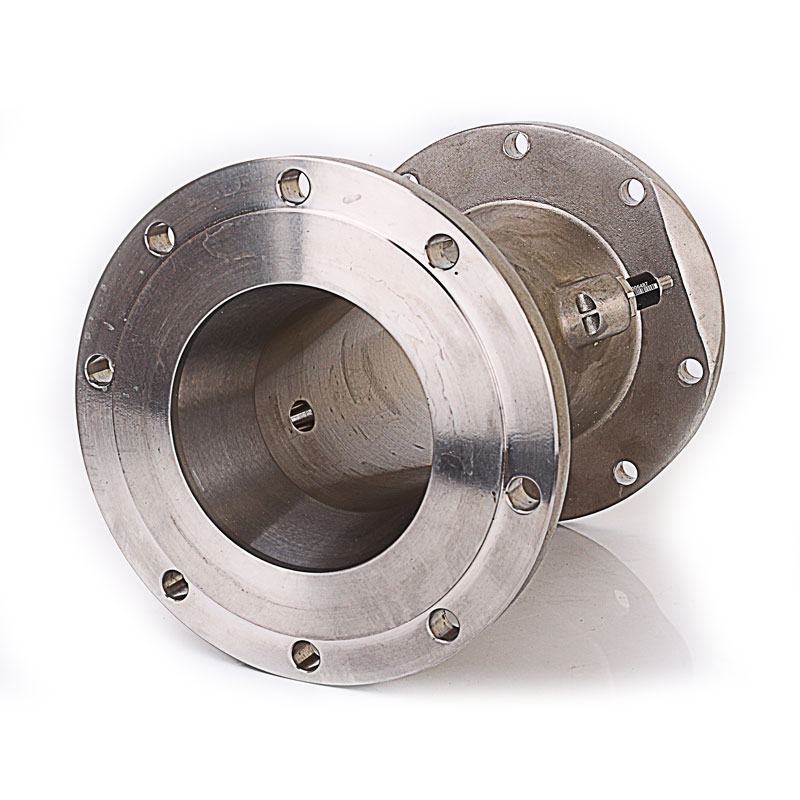

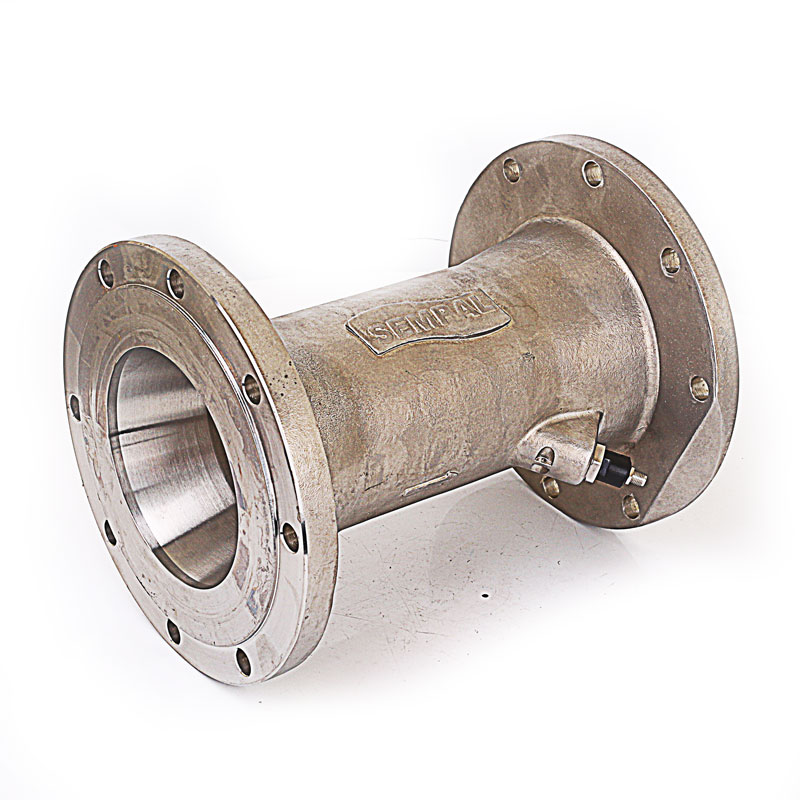

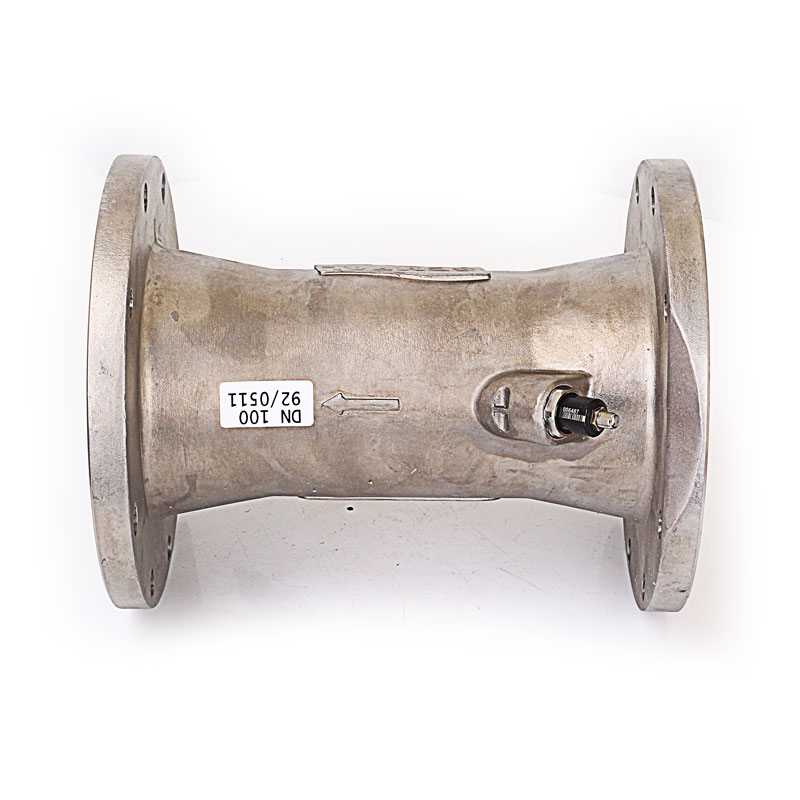

  • Расходомерный сегмент, включающий в себя ультразвуковые датчики расхода. Датчики могут быть одно- или двулучевыми.
  • Термопреобразователи сопротивления;

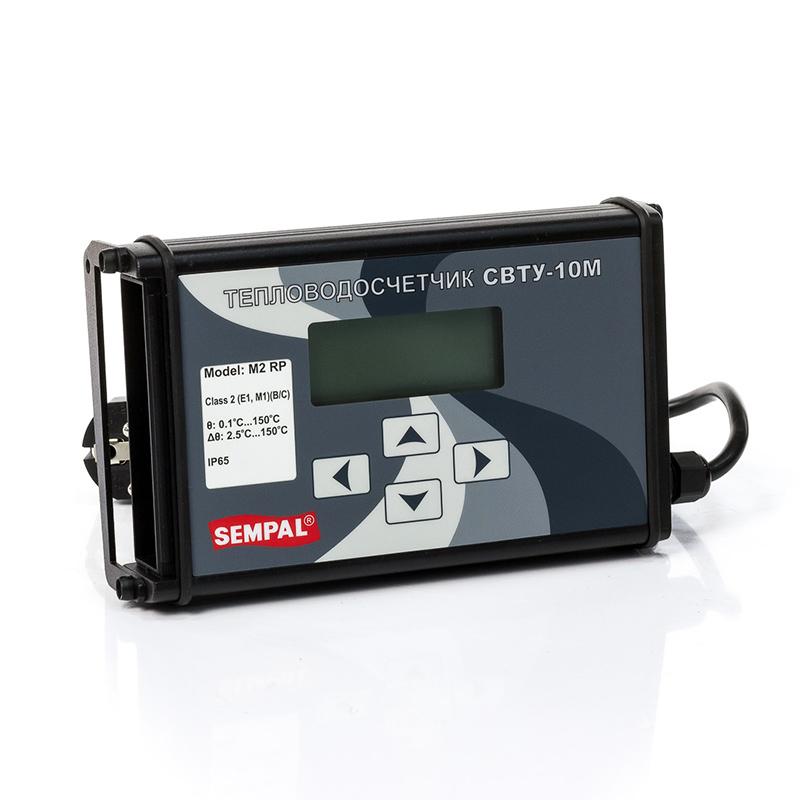

  • Электронный вычислительный блок.

Работа нашего устройства

Предложенный счетчик имеет 2 независимых канала для измерений. Каждый из каналов может выполняться в различных выполнениях для работы в режимах водосчетчиков, теплосчетчиков для различных вариантов систем отопления. Информация, получаемая используемыми датчиками, выводится на цифровой индикатор по интерфейсу связи. На информационное табло могут выводиться такие величины, как величина теплоты, тепловая мощность, объем, температура, избыточное давление, время обработки и замеров, пр.

Используя вычислительный блок можно хранить данные измерений для последующего комплексного анализа на компьютере, на который она передается по интерфейсу.

Погрешность измерений объема (в зависимости от модификации)

М1:

1%

М2:

2%

Климатическое исполнение:

УХЛ4

Температурный режим работы

для вычислителя:

от 0 до +500С

для расходомерного участка:

от -400С до +700С

Измеряемая температура теплоносителя:

от 0 до +1500С

Допускаемое атмосферное давление:

от 84 до 106кПа

Относительная влажность:

не более 95%

Напряжение питающей среды:

переменный ток:

220В

постоянный ток:

24В или 36В
