Расходомер VP-FM зонд
Описание
Расходомер VP-FM зонд предназначен для измерения действительного потребления/выработки сжатого воздуха. Он также может применяться для технических газов, например, азот, аргон, гелий, диоксид углерода.
Обозначение
В зависимости от диапазона измеряемых расходов и длинны зонта, расходомеры имеют несколько исполнений.
Расходомер VP-FM зонд обозначается так:VPP-Rххх-Pххх-Dх, где
- VPP – обозначение модели;
- Rххх – значение максимального измеряемого потока, нм/с (например, R080 – 80 нм/с);
- Pххх – длина зонда, мм (например P400 – 400 мм, стандартное исполнение);
- Dx – наличие дисплея (например, D0 – без дисплея; D1 – с дисплеем).
| Параметр | Значение |
| Диапазон потока: | 0...80 м/с (до 150 м/с – опция) |
| Давление: | 0...16 бар |
| Температура: | до 50°С (до 100°С – опция) |
| Зонд: | 400 мм (300, 600 – опция) |
| Точность: | 0,5% |
| Выходной сигнал: | 4...20мА, RS232 |
| Среда: | сжатый воздух, азот, инертные газы, проч |
| Эл.питание | 12...24В ±10% |
| Потребляемый ток: | 100 мА, не более |
Конструктивное исполнение

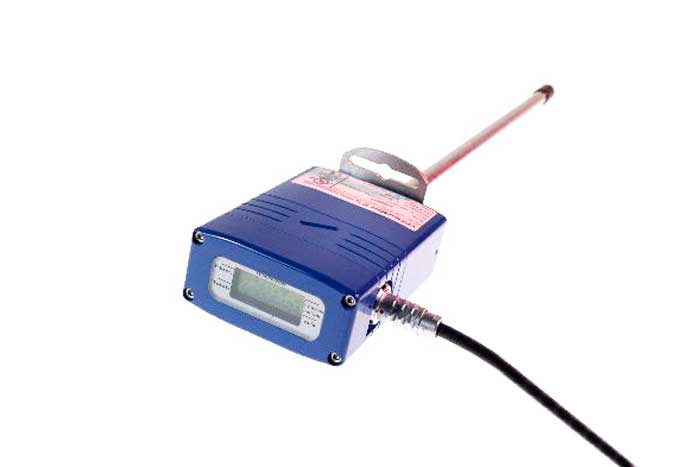

Расходомер VP-FM зонд может быть оборудован дисплеем для непосредственного отображения измеряемых значений мгновенного расхода и суммарного расхода в месте измерения. Это позволяет использовать устройство в качестве отдельно стоящего средства измерения расхода.
В этом исполнении устройство готово к работе сразу после включения.
