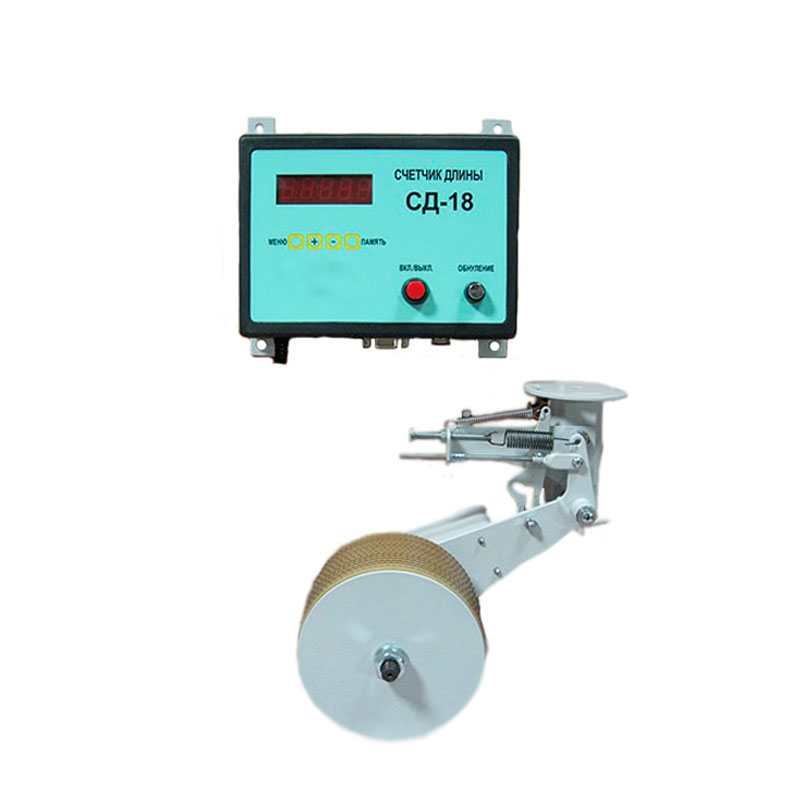

Счетчик длины СД-18

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Счетчик длины СД-18 предназначен для измерения длины синтепона.

Функциональные возможности

Программное обеспечение счетчика СД-18 позволяет производить:

  • коррекцию в зависимости от диаметра счетного ролика;
  • коррекцию по результатам пробных измерений;
  • программирование счетчика на 21 длину, каждую из которых можно изменить;
  • выдачу сигнала на исполнительные механизмы и коммутирующие устройства перед достижением запрограммированной длины (величина упреждения устанавливается в метрах и сантиметрах и программируется пользователем), данная функция позволяет реализовать, например, торможение при перемотке электроприводом, подачу звукового или светового сигнала;
  • выдачу сигнала после достижения запрограммированной длины, этот сигнал поможет управлять, например, остановкой, обрезкой, подачей звукового или светового сигнала.
Технические характеристики
Параметры Значения
Точность измерения, % ±0,5
Электропитание, В 220
Вес, кг 3,5

Устройство и принцип действия

Погрешность при измерении составляет не более ± 0,5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается.

Табло счетчика имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом отображаемая на табло точность составляет 1 см.

При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, таким образом, случайное движение кромки назад не влияет на точность измерения.

Конструкция счетчика СД-18 позволяет монтировать его на оборудовании в различных положениях.

Счетный ролик прижимается к измеряемому материалу за счет веса узла счетного ролика, а также за счет регулируемой пружины. Но, особенностью конструкции счетчика является наличие ограничителя опускания счетного ролика на синтепон. Ограничитель позволяет ограничить опускание счетного ролика на измеряемый материал (с возможностью регулировки), предотвращая его (материала) избыточное сжимание, которое отрицательно влияет на протяжку материала. Поскольку счетный ролик имеет зубцы, которые обеспечивают надежное сцепление ролика с синтепоном, нет необходимости полностью прижимать синтепон счетным роликом к опорной поверхности. При измерении достаточно, чтобы счетный ролик сжал синтепон на 5-15 мм, в зависимости от плотности и толщины синтепона.
