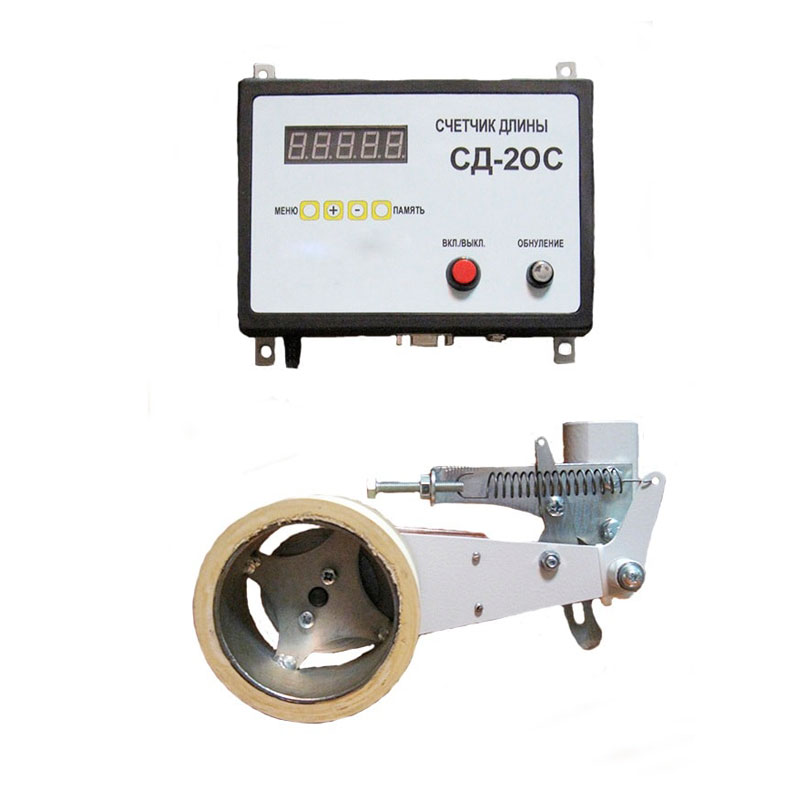

Счетчик длины СД-20С

Счетчик длины СД-20С предназначен для измерения длины различных длинномерных плоских изделий, например, пленки, транспортерной ленты, бумаги, листового металла и т. п.

Функциональные возможности

Программное обеспечение счетчика СД-20С позволяет производить:

• коррекцию в зависимости от диаметра счетного ролика;
• коррекцию по результатам пробных измерений;
• программирование счетчика на 21 длину, каждую из которых можно изменить;
• выдачу сигнала на исполнительные механизмы и коммутирующие устройства перед достижением запрограммированной длины (величина упреждения устанавливается в метрах и сантиметрах и программируется пользователем), данная функция позволяет реализовать, например, торможение при перемотке электроприводом, подачу звукового или светового сигнала;
• выдачу сигнала после достижения запрограммированной длины, этот сигнал может управлять, например, остановкой, обрезкой, подачей звукового или светового сигнала.

Устройство и принцип действия

Модель СД-20С аналогична счетчику длины СД-20, но в ней добавлена функция подачи звуковых и световых сигналов при достижении ранее запрограммированных значений для предварительного и основного сигналов.

То есть, при достижения предустановленной длины предварительного сигнала будет прерывисто светиться светодиод и прерывисто подаваться звуковой сигнал (сигнал № 1). При достижении предустановленной длины основного (окончательного) сигнала световой и звуковой сигналы будут подаваться непрерывно, до момента обнуления значений счетчика (сигнал № 2). С

игнализирующие светодиоды и генераторы звуковых колебаний установлены непосредственно на пульте управления (табло) счетчика. При этом полностью сохраняется возможность отбора предварительного и основного сигналов для управления коммутирующими приборами и исполнительными механизмами (как в модели СД-20).

Табло счетчика имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом отображаемая на табло точность составляет 1 см.

При вращении счетного ролика в противоположном направлении, отсчет длины производится в обратную сторону, таким образом, случайное движение кромки назад не влияет на точность измерения.

Конструкция счетчика СД-20С позволяет монтировать его на оборудовании в различных положениях.
