Счетчик СД-20

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

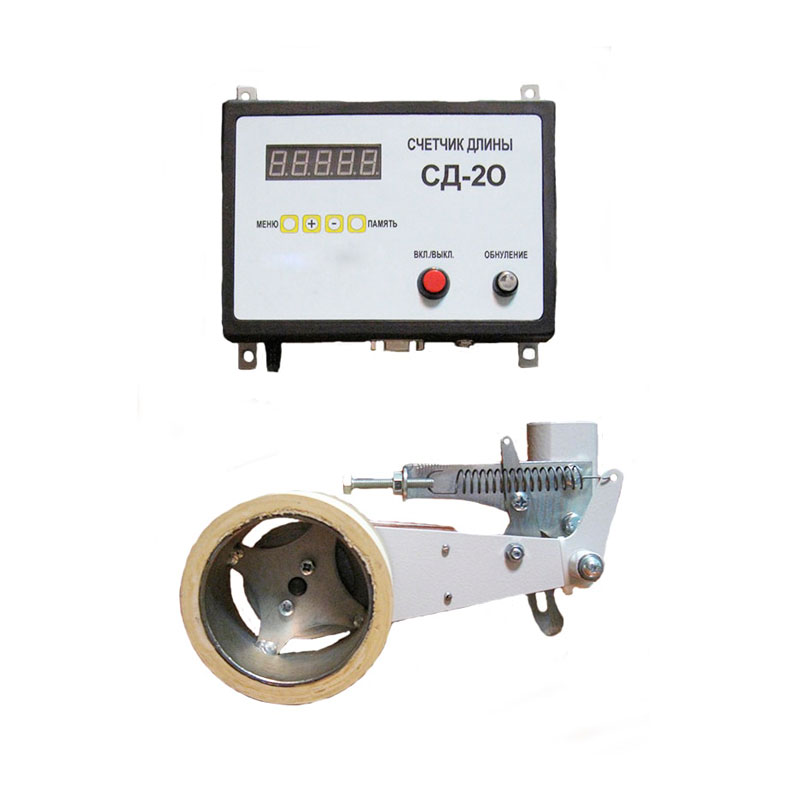

Счетчик СД-20 предназначен для измерения длины различных длинномерных плоских изделий.

Область применения

При помощи счетчика можно измерять длинномерные материалы, такие как:

  • пленка ПВХ для вакуумных прессов;
  • пленка-самоклейка;
  • листовой металл;
  • пленка полиэтиленовая;
  • тесьма текстильная и другие изделия.

Функциональные возможности

Программное обеспечение счетчика СД-20 позволяет производить:

  • коррекцию в зависимости от диаметра счетного ролика;
  • коррекцию по результатам пробных измерений;
  • программирование счетчика на 21 длину, каждую из которых можно изменить;
  • выдачу сигнала на исполнительные механизмы и коммутирующие устройства перед достижением запрограммированной длины (величина упреждения устанавливается в метрах и сантиметрах и программируется пользователем), данная функция позволяет реализовать, например, торможение при перемотке электроприводом, подачу звукового или светового сигнала;
  • выдачу сигнала после достижения запрограммированной длины, этот сигнал может управлять, например, остановкой, обрезкой, подачей звукового или светового сигнала.
Технические характеристики
Параметры Значения
Диаметр счётного ролика, мм 92
Ширина счётного ролика, мм 25
Точность измерения, % ±0,5
Электропитание, В 220
Вес, кг 3

Устройство и принцип действия

Счетчик СД-20 является модификацией счетчика СД-15, который больше не выпускается.

Погрешность при измерении составляет не более ± 0,5 %, хотя с увеличением измеренной длины относительная погрешность уменьшается.

Табло счетчика имеет пять разрядов, три первых отображают метры, два последних - сантиметры. Таким образом отображаемая на табло точность составляет 1 см.

Конструкция счетчика позволяет монтировать его на оборудовании в различных положениях. Счетный ролик прижимается к измеряемому материалу за счет веса узла счетного ролика, а также за счет регулируемой пружины. Для удержания счетного ролика в нерабочем положении имеется фиксатор. Удержание удобно при первоначальной укладке и заправке измеряемого материала, т. к. при этом счетный ролик приподнимается и не касается материала.

Пульт счетчика устанавливается отдельно от счетного узла в удобном для пользователя месте. В базовом исполнении длина шнура, соединяющего пульт и счетный узел - 1,5 м. Большая длина - по требованию.

Счётчик СД-20 запитывается от электросети через адаптер напряжением 12 В, что исключает поражение электротоком.
