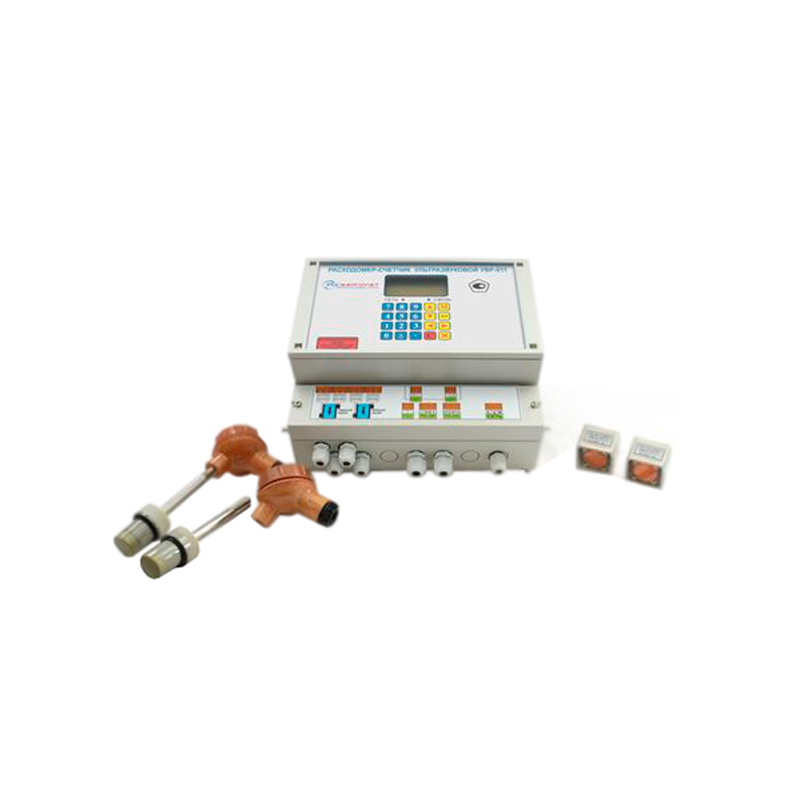

Счетчик жидкости УВР-011 А2.1/Н-К/А

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Счетчик жидкости УВР-011 А2.1/Н-К/А предназначен для измерения скорости потока, объемного расхода и объема «условно чистой» жидкости, не содержащей значительного количества взвешенных веществ, транспортируемой по напорным трубопроводам круглого сечения в прямом или обратном направлении.

Устройство и принцип действия

Расходомеры-счетчики соответствуют требованиям технических условий ТУУ 24487975.001-97. Счетчики выпускаются в общепромышленном и взрывобезопасном исполнении. Принцип действия расходомеров-счётчиков ультразвуковых основан на преобразовании и обработке электрического сигнала, пропорционального разности времен распространения ультразвукового сигнала.

Расходомеры-счётчики ультразвуковые УВР-011 А2.1/Н-К/А состоят из двух или трех составных частей:

  • Блока электронного (БЭ);
  • Нескольких пар преобразователей электроакустических (ПЭА), которые монтируются парами на одном либо двух трубопроводах;
  • Блока питания и связи (БПС) - для приборов, БЭ которых не оборудованы жидкокристаллическими индикаторами (ЖКИ).

Комплектность

Расходомеры-счётчики ультразвуковые УВР-011 А2.1/Н-К/А комплектуются накладными или врезными ПЭА (накладные ПЭА) монтируют на внешней поверхности трубопровода и могут быть оборудованы магнитными прижимами, врезные - помещают в бобышку, которая приваривается к трубопроводу.
