Счетчик СГП-02 представляет собой систему подсчета готовой продукции. Это устройство предназначается для отсчета количества импульсов, которые поступают от индуктивного или контактного датчика, с последующей выдачей выходного сигнала при достижении указанного значения. Предложенный прибор разработан с целью использования в процессе подсчета готовой продукции на производстве. Также он может применяться для измерения импульсов при выполнении различных технологических процессов.

Эксплуатационные условия

Измерительное устройство, которым считается счетчик СГП-02, предназначается для использования в помещении, которое имеет взрывобезопасные показатели, соблюдая температурный промежуток +30С…+41,50С. Значение относительной влажности воздуха не может быть больше 80% при температуре 250С, исключается появление конденсата в помещении.

Конструкционные особенности

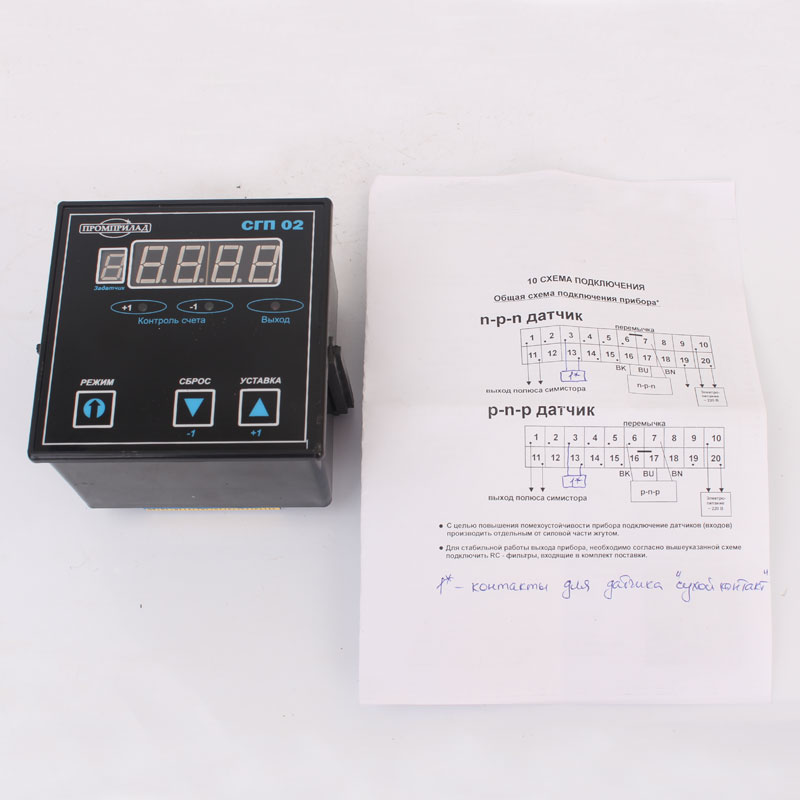

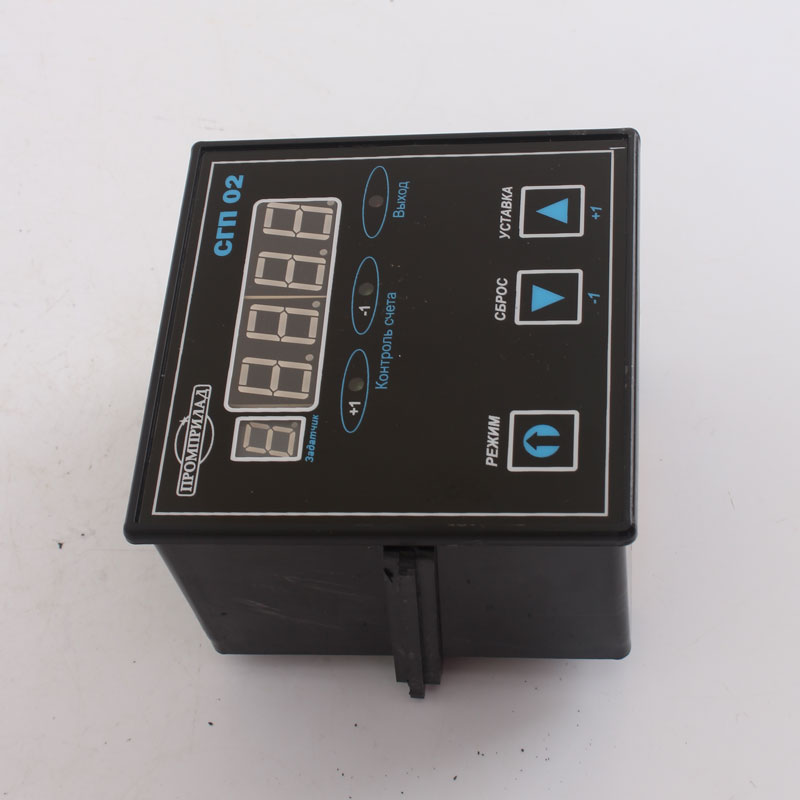

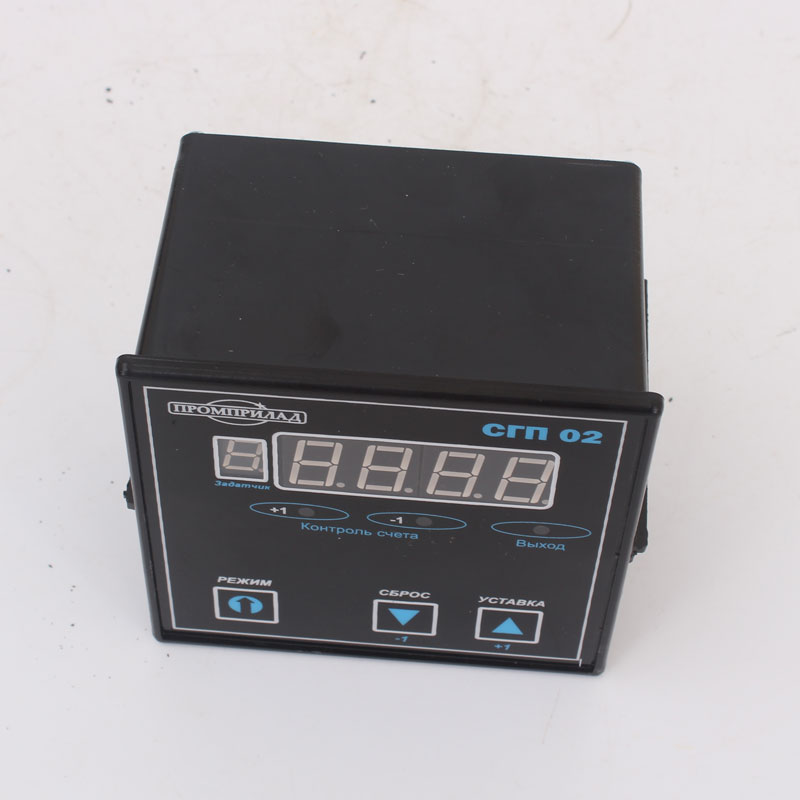

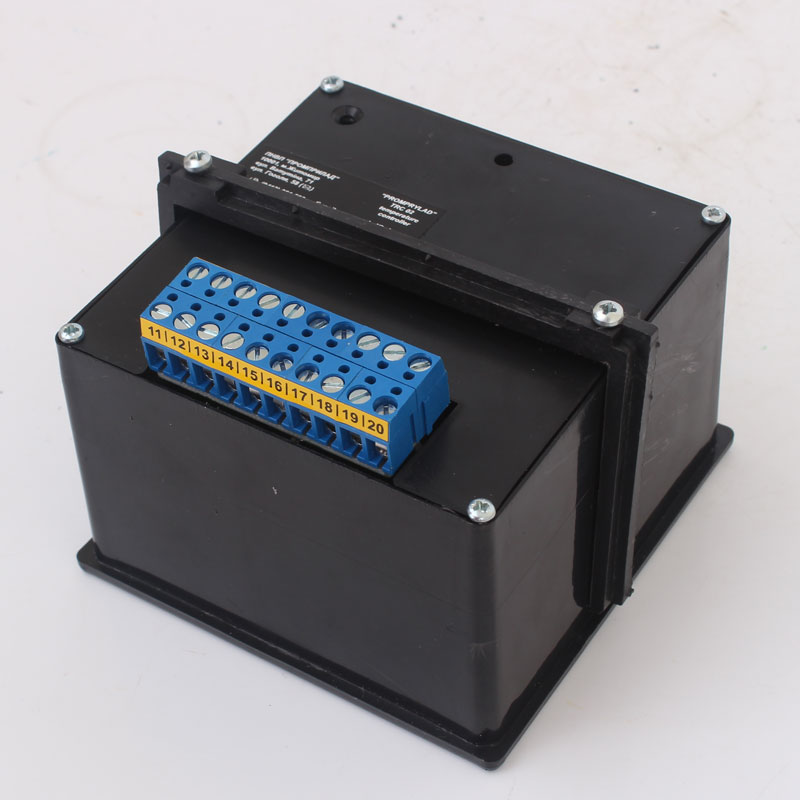

Счетчик готовой продукции выполнен в виде корпусной конструкции, которая имеет степень защиты от влаги и пыли IP40. Все электронные элементы измерителя монтируются на печатной плате, которые установлены в токонепроницаемом корпусе. Лицевая часть панели нашего счетчика располагает цифровым дисплеем, рядом расположены светодиодные индикаторы, а также функциональные клавиши настройки и управления. На заднюю панель прибора выведены коммутационные разъемы.

Принцип измерений

Счетчик проводит подсчет входных импульсов, сравнивает их значение с заданными значениями, при достижении которых формируется управляющий импульс, который передается на исполнительный механизм. Ширину входного импульса можно задавать при помощи соответствующего задатчика самим потребителем. Задатчик представляет собой специальный цифровой фильтр входного сигнала, при помощи которого задается воспринимаемость прибора к входным импульсам.

Каналы для подсчета:

1

Вариант подсчета:

прямой и обратный

Диапазон подсчета:

1….9999

Минимальна длительность импульса на входе:

2мс

Установочный диапазон длительности выходного импульса:

1….9999мс

Дискретность установки выходных импульсов:

1мс

Установка задатчика фильтра выходного сигнала:

1….9999мс

Дискретность установки фильтра выходных сигналов:

1мс

Питание счетчика:

~130-242В

Потребляемая мощность:

5Вт

Величина коммутационного тока на выходе:

Габаритные параметры:

96х96х75мм

Вес устройства:

0,35 килограмм

  • счетчик по продукции СГС 02;
  • два RC-фильтра;
  • монтажная скоба с 2-мя винтами и уплотнителем;
  • технический паспорт;
  • упаковочная тара.
