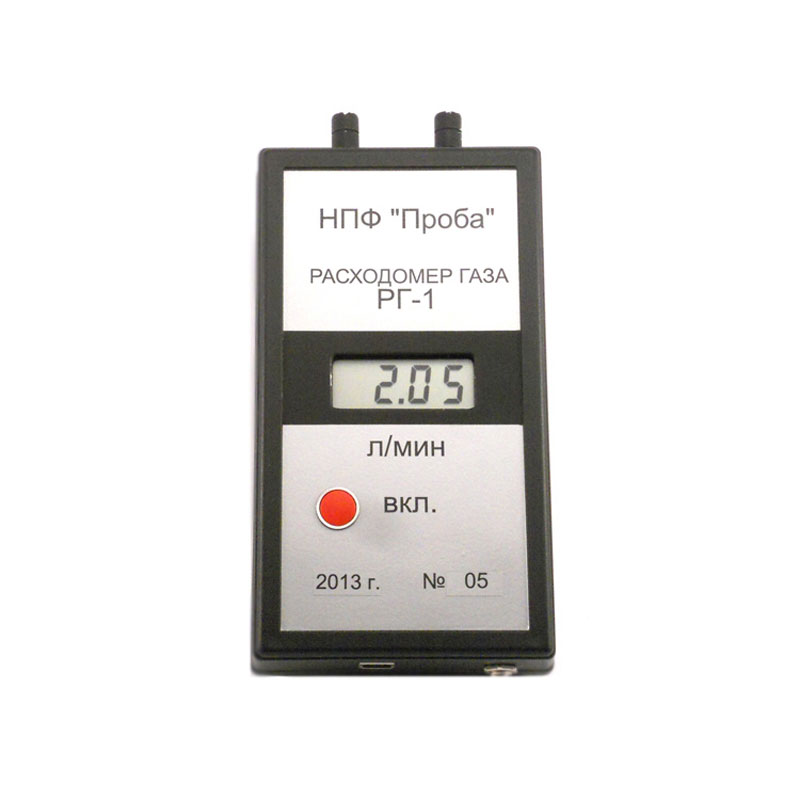

Расходомер РГ-1

Расходомер РГ-1 может очень точно вычислить размер газа, который расходуется на предприятии или частном порядке.


Об оборудовании

Расходометр РГ-1 относится к классу измерительных устройств, при помощи которых можно определить объемную величину расходуемой газовой смеси. Может использоваться прибор только в той газовой среде, которая не агрессивна по отношению к материалу, из которого изготовлено устройство.

Применять такой прибор выгодно в те моменты, когда требуется совершенно точно вычислить количество газа протыкаемого  через тот или иной тип газопровода. Также этот прибор может успешно использоваться при вычислении количества выброса отработанных газов в системах дымоходов, печных труб, вентиляционных шахт и пр.

Принцип работы

В основу измерений положен принцип преобразования скорости вращения крыльчатки в количественную величину объема проходящего газа. Это происходит посредством специального алгоритма, заложенного в работу расчетного блока прибора.

При вращении крыльчатки под воздействием потока газа вырабатывается электрический импульс с определенными параметрами, который и передается к расчетному блоку посредством коммутационного кабеля.

Конструкция расходомера

Конструкция сведена к двум узлам, которые технически связаны в междуусобных связях. Один из них отвечает за измерение параметров потока газа, а второй проводит нужный расчет и выдает результат на цифровом табло.

Расчетно-информационный блок выполнен во внешнем виде, как пластиковый корпус, при этом в нем расположена электронная плата устройства и питающая аккумуляторная батарея. Блок с датчиками является герметично сделанная колба с крыльчаткой внутри, датчиком вращения. Штуцеры, создающие выход и вход газового потока находятся там же.

Предел производимых вычислений:

от 0,199 до 10,01 л/с

Цена деления в младшем разряде, который находится в отсчетном механизме:

В секунду 0,01 литра

Допустимый размер ошибки:

±(0,01+0,02·Q)л/с*

Габариты



-измерительный блок:

145х85х45мм

-датчик:

90х10 мм

Вес:



-измерительный блок:

0,25 килограмма

-датчик:

0,30 килограмма

* тут Q – значение объемного расхода газа.

Эксплуатационные характеристики

Температура той среды, где будет идти работа, составляет от +9С до +32С. Размер влаги в воздухе должна быть ниже 98%, а атмосферное давление должно находиться в пределах 84÷110кПа. Питание осуществляется посредством 9-вольтных элементов питания. Количество часов наработки до отказа, при измерении расхода не более 5,0 литров в минуту, составляет 5 000 часов. Средний срок эксплуатации составляет около 8 лет.
