Расходомер-счетчик УВР-011А 1.1/ВС
Описание
Расходомер-счетчик УВР-011А 1.1/ВС предназначен для измерения объемного расхода и объема акустически прозрачных жидкостей, в частности пластовой и подтоварной воды в системах поддержания пластового давления на предприятиях добычи нефти, для рабочего давления до 40 МПа.
Конструктивное исполнение

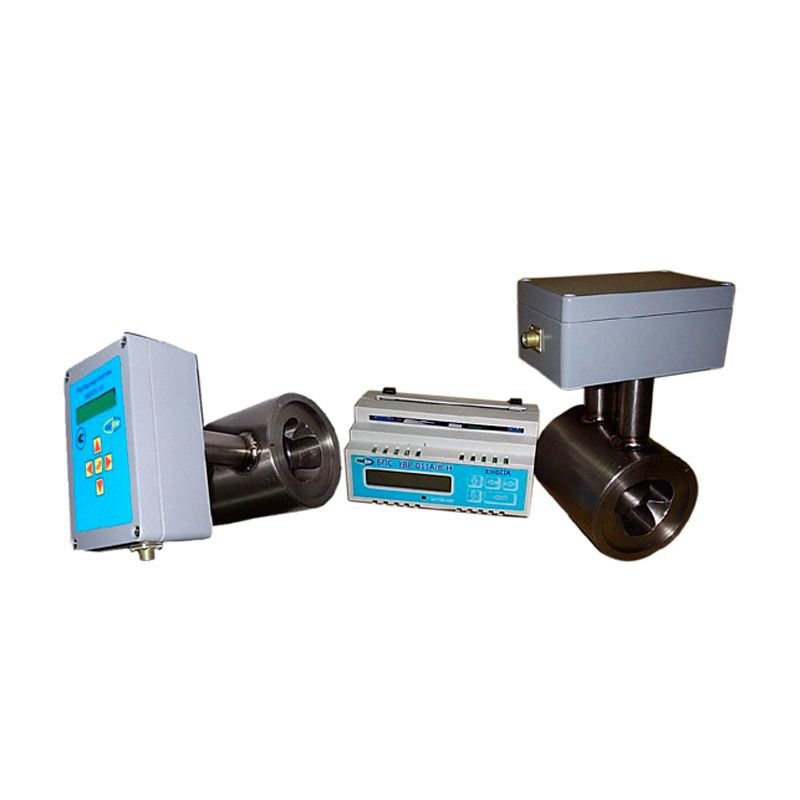

Счетчики предназначены для работы либо в автономном режиме, либо под управлением ЭВМ, входящей в состав систем сбора информации или автоматизированных систем управления (АСУ). Счетчики выпускаются в двух исполнениях: в виде моноблока, ориентированного на эксплуатацию в автономном режиме (обозначение УВР-011А 1.1/ВС, и с выносным блоком питания и связи (обозначение УВР-011А1.1/ВС-Г).
Счетчик исполнения УВР-011А1.1/ВС состоит из блока электронного (БЭ), оснащенного клавиатурой и жидкокристаллическим индикатором (ЖКИ), и одной (двух) пар ПЭА, встроенных в одну (две) врезные секции на заводе-изготовителе.
В состав счетчика УВР-011А1.1/ВС-Г, наряду с БЭ и врезными секциями, входит выносной блок питания и связи (БПС), который подключается к БЭ двухпроводной линией связи. БЭ счетчика УВР-011А1.1/ВС-Г изготавливается без клавиатуры и ЖКИ. По линии БЭ-БПС обеспечивается передача в счетчик питающего напряжения и обмен данными. Чтение данных из счетчика обеспечивается с использованием клавиатуры и ЖКИ БПС.
Характеристики
| Параметры | Диаметр условного прохода Ду,мм | |||
| 50 | 80 | 100 | ||
| Температура жидкости, °С | 0…150 | |||
| Избыточное давление, МПа | 16, 25 | |||
| Максимальный расход Qmax, м3/ч | 71 | 180 | 285 | |
| Переходной расход Qt, м3/ч | 4.25 | 6.8 | 8.5 | |
| Минимальный расход Qmin, м3/ч | 0.7 | 1.8 | 2.8 | |
| Пороговый расход Qthreshold, м3/ч | 0.14 | 0.35 | 0.55 | |
| Относительная погрешность измерения расхода и объема, % | ||||
| Qt…Qmax, % | ± 1 | |||
| Qmin…Qmax, % | ± 4 | |||
| Qthreshold…Qmin | учет ведется с ненормированными погрешностями | |||
| При объемных расходах меньше Qthreshold | объем не накапливается (расход принимается равным нулю) | |||
