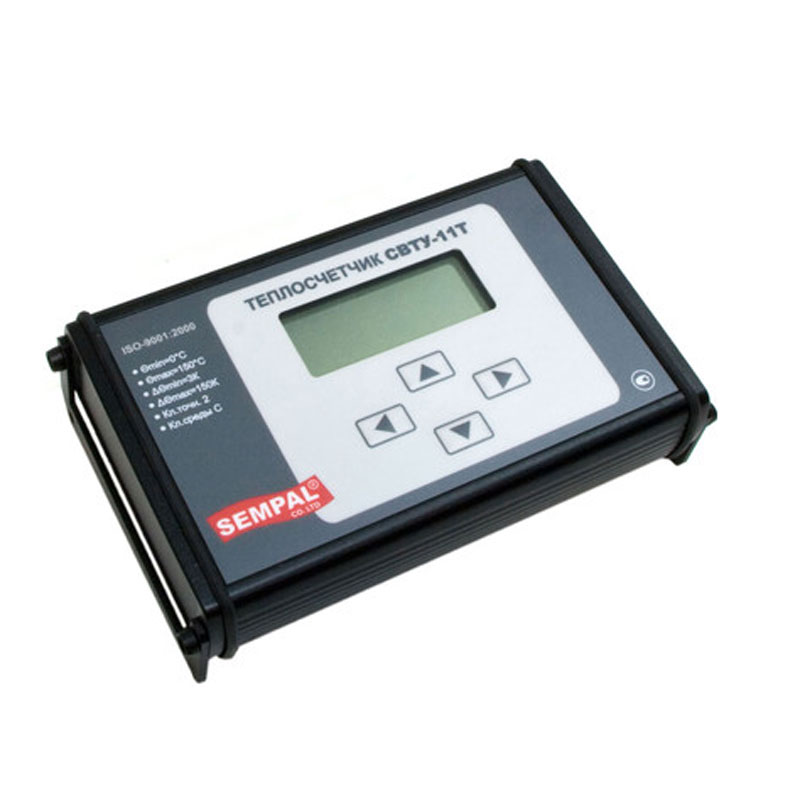

Счетчик СВТУ-11 (СВТУ-11Т, СВТУ-11В)

Тепловой и водяной счетчик СВТУ-11 принадлежит к сложным измерительным системам, которые используют для контроля количества потребляемой тепловой в отопительных системах, а также количества потребляемой горячей воды. Для выполнения измерений, эти системы используют два независимых канала.

Кроме возможностей определения количества воды и теплоты, устройства этого типа позволяют определять объем, массу, температуру, избыточное давление теплоносителя или горячей воды.

Где используется счетчик СВТУ-11

Тепловые и водяные счетчики этого типа используются с целью контроля используемого тепла и горячей воды в промышленных отопительных системах, а также системах горячего водоснабжения. Конструкция предложенных устройств предусматривает возможность их применения, как в закрытых, так и открытых отопительных системах.

Устройства этой серии могут реализовываться в двух вариантах: счетчик СВТУ-11Т и счетчик СВТУ-11В. Первый из них предназначен для процесса вычисления размера теплового вида энергии, которая потребляется в имеющихся системах подачи отопления. Устройства второго типа применяются для контроля водопотребления по одному или одновременно двум каналам.

Конструкционные особенности

При конструировании модельного ряда использован блочный тип строения прибора. Устройство содержит в комплектации следующие блоки:

  • расходометр, включающий в себя систему датчиков контроля;
  • термопреобразователи электрического сопротивления;
  • вычислительный блок.

Используемые в системе датчики могут быть как однолучевыми, так и двухлучевыми.

Работа

Информация, получаемая от ультразвуковых датчиков контроля и термопреобразователей, обрабатывается в вычислительном блоке и передается на цифровой дисплей. Кроме этого в вычислительном блоке можно организовать информационный архив для хранения измерений и дальнейшего их анализа при помощи специального ПО на компьютере.

Погрешность в измерениях объема (зависит от модификации)

1% или 2%

Климатическое исполнение прибора:

УХЛ 4

Температурные режимы работы

-для блока-вычислителя:

- для блока-расходомера:



от 00С до +500С

от -400С до +700С

Предел измеряемых температур теплоносителя и горячей воды:

от 0 до +1500С

Атмосферное, эксплуатационное давление:

минимум 84 максимум 106 (в кПа)

Среда может иметь размер влажности:

не больше 95%

Величина питающего напряжения:

-переменный ток:

-постоянный ток:



220 В

24 Вольта; 36 Вольт.
