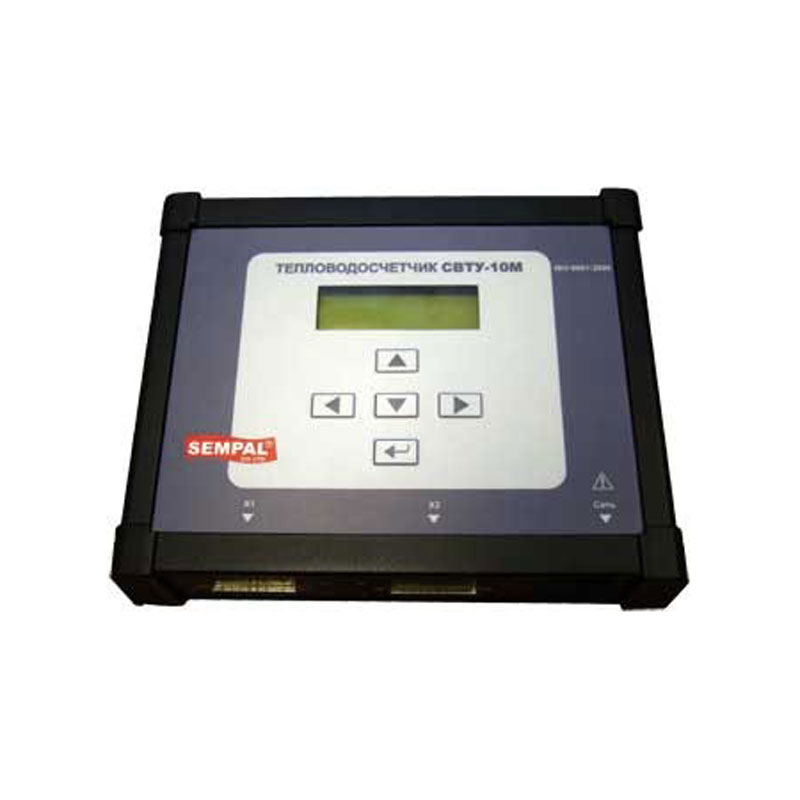

Счетчик СВТУ-10М (пятиканальный)

Счетчик СВТУ-10М (51, М2) RP относится к сложному измерительному оборудованию, которое предназначается для контроля используемого количества теплоносителя и потребляемого тепла. Этот тип измерительных систем предоставляет возможность выполнения замеров сразу по нескольким контурам – до 4-х контуров потребления тепла и воды. Контроль осуществляется при помощи 5-ти ультразвуковых измерительных каналов.

Кроме вышеописанных возможностей, наш счетчик СВТУ-10М, может определять также такие параметры, как объем, массу, избыточное давление и температуру теплоносителя в системе.

Область применения устройств СВТУ

Конструкция устройств разработана в таком варианте, что их применение можно служить в закрытом или открытом варианте отопительной системы. Основной целью установки этого типа счетчиков является контроль эффективного использования тепла и теплоносителя в отопительных системах промышленных объектов, а также коммунальных хозяйств.

Конструкция измерительного прибора

Отличительной особенностью конструкции этой серии счетчиков является их блочная структура. Основных блоков можно выделить три. Среди них следующие:

  • расходомерный узел – он включает в свой состав ультразвуковые датчики, используемые для выполнения замеров. Датчики могут устанавливаться двух типов: одно- либо же двухлучевые.
  • температурные преобразователи сопротивления – их использование позволит определить температуру среды;
  • вычислительный блок – с его помощью выполняется обработка полученных результатов и их визуализация.

Функционирование счетчика

Импульсы от УЗ-датчиков из пяти измерительных каналов поступают в электронный измерительный блок, где по установленному алгоритму происходит их преобразование. Полученная информация об измерениях выводится  на информационное табло, а также передается на персональный компьютер для последующего анализа. Передача данных осуществляется благодаря любому из предложенных изделий: RS-232 или его соратник RS-485.

Погрешность при измерениях объема (в зависимости от исполнения)

- М1:

- М2:





1%

2%

Климатическое исполнение прибора:

УХЛ 4

Температура рабочей среды

-блок вычислителя:

-блок расходомера:



00С ÷ +500С

-400С ÷ +700С

Интервал измеряемых температур теплоносителя:

00С ÷ +1500С

Значение атмосферного давления:

84 ÷ 106кПа

Относительная влажность воздуха:

< 95%

Напряжение тока питания:

-переменный:

-постоянный:



220В

24В или 36В
