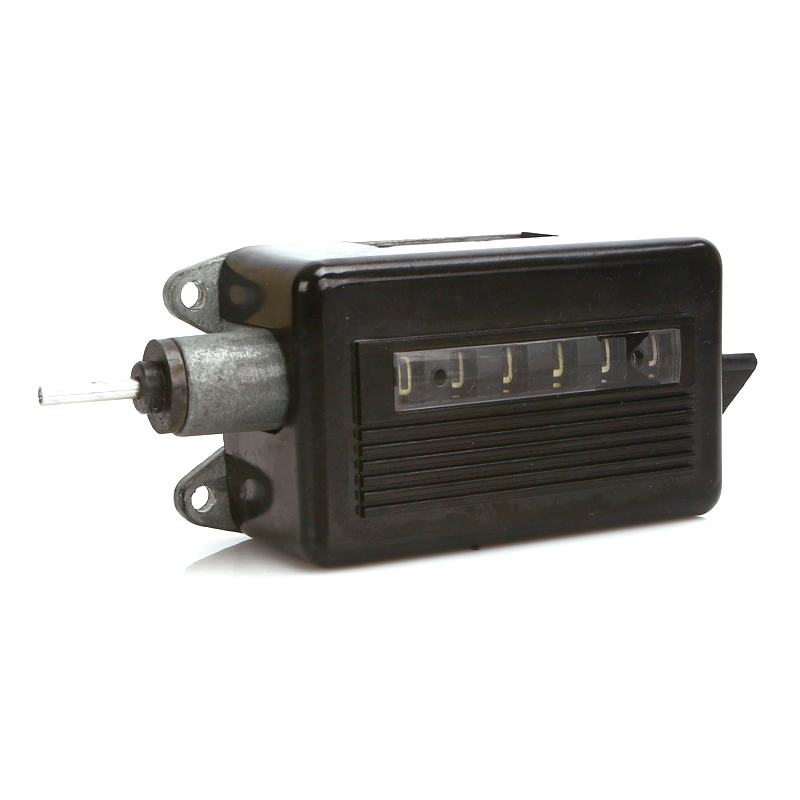

Счетчик оборотов СО-66

Голосов: 14
Документация:
3800 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
В наличии
Количество на складе:
30 шт.
Доставка
Срок доставки от 3 до 30 дней

Описание

Назначение

  • Счетчик оборотов СО-66 предназначен для счета числа оборотов и может быть использован в различных машинах и устройствах.
  • Счетчик оборотов СО-66 работоспособен в интервале температур от минус 10 до плюс 40 °С и относительной влажности от 30 до 80%.

Устройство и принцип работы

  • По принципу действия счетчик оборотов СО-66 относится к механическим и представляет собой прибор, состоящий из привода, механизмов счета и гашения.
  • Счетный механизм состоит из шести отсчетных барабанов (поз. 7 и 6) и шести трибок (поз. 2), расположенных на двух параллельных осях (поз. 4 и 9) таким образом, что каждая пара соседних отсчетных барабанов связана между собой трибками.
  • Счетчик оборотов СО-66 приводится в действие сообщением приводному валу вращательного движения. Приводной вал посредством зубчатой передачи с передаточным отношением 1:10 (поз. 8 и 10) приводит во вращение первый отсчетный барабан.
  • Когда первый отсчетный барабан низшего разряда сделает один оборот, т. е. повернется на десять цифр, рядом стоящий барабан высшего разряда посредством трибки сделает 1/10 оборота, т. е. повернется на одну цифру. Когда первый барабан низшего разряда сделает два оборота, рядом стоящий барабан высшего разряда повернется на две цифры и т. д.
  • Счетчик оборотов СО-66 максимально может зафиксировать 999999 единиц, затем все отсчетные барабаны становятся на нуль, что соответствует 1000000 единиц, и счет начинается сначала.
  • Для сброса показаний счетчика на нуль необходимо плавно нажать на ручку до упора (поз. 1).
  • При нажатии на ручку отводится ось (поз. 4) с трибками. Они выходят из зацепления с отсчетными барабанами. Одновременно гребенка (поз. 11) своими рычагами нажимает на кардиоидные кулачки отсчетных барабанов и устанавливает их на нуль.Профиль кулачков позволяет устанавливать отсчетные барабаны на нуль при любом их положении.
  • Пластина (поз. 3) удерживает трибки в положении, необходимом для нормального ввода в зацепление с отсчетными барабанами.
  • При отпускании ручки пружина (поз. 5) возвращает его в исходное положение, при этом трибки входят в зацепление с отсчетными барабанами, и счетчик оборотов СО-66 готов к очередной работе.

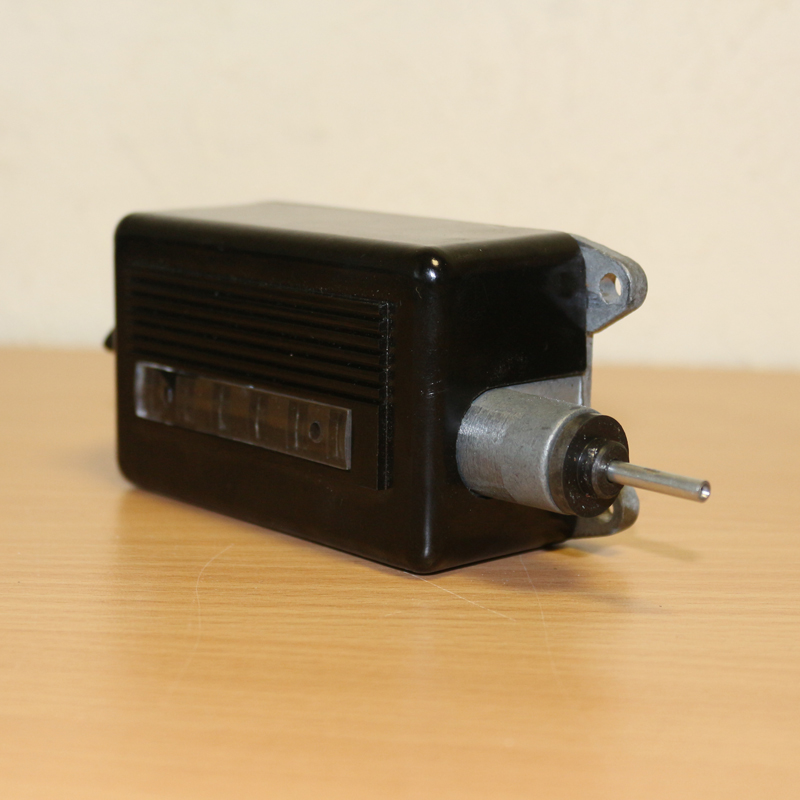

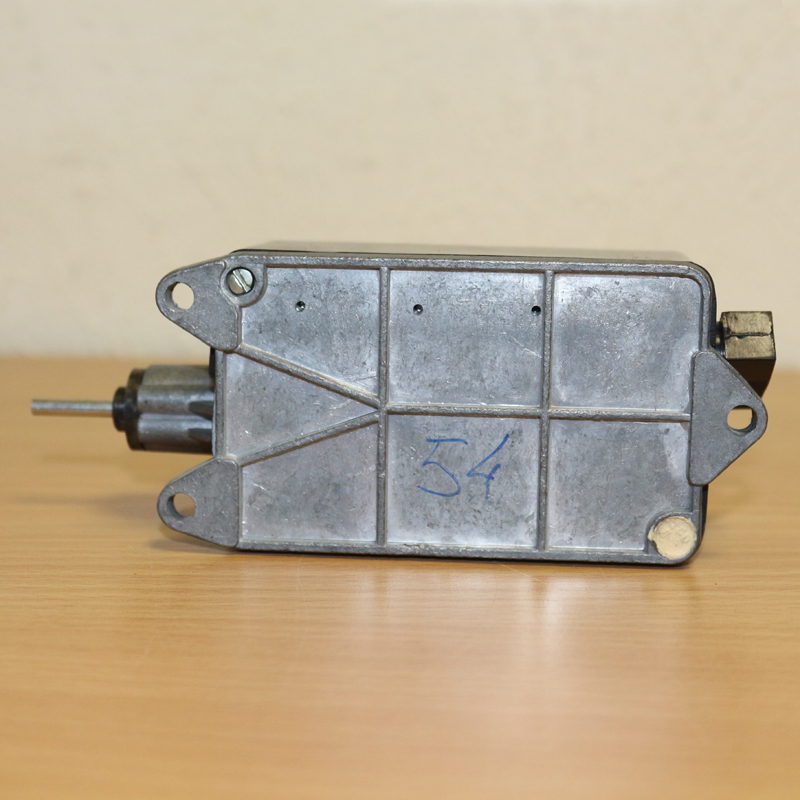

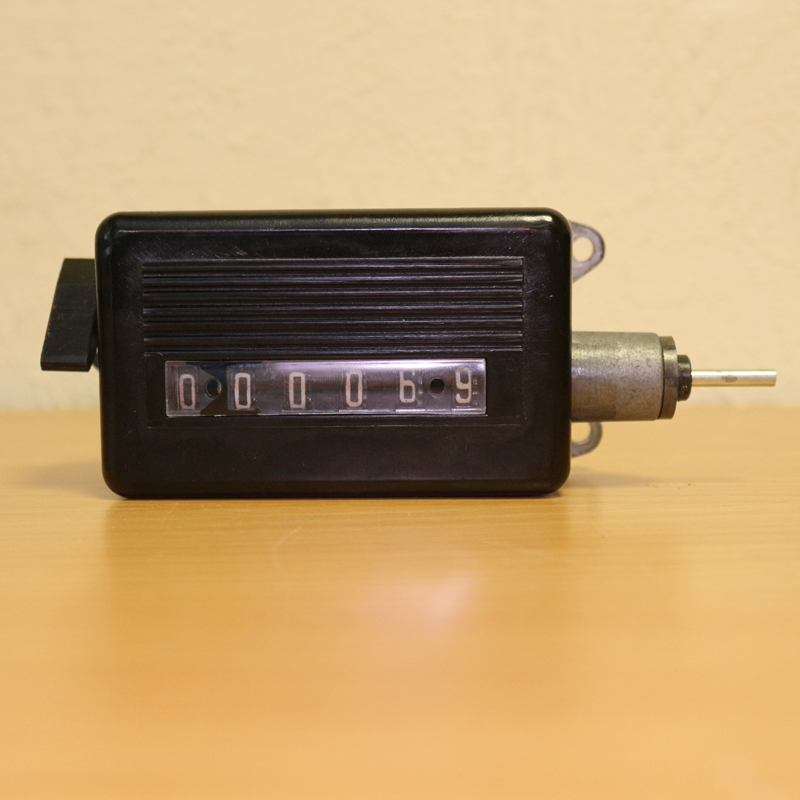

  • Весь механизм счетчика оборотов СО-66 собирается на металлическом основании и закрывается пластмассовым кожухом. В кожухе имеется окно, в котором видны цифры отсчетных барабанов.

Правила эксплуатации

  • При передаче на приводной вал осевое и радиальное давление не должно превышать 100 г. В противном случае это может привести к преждевременному износу опорных подшипников или изгибу вала.
  • Частота вращения приводного вала не должна превышать установленную (во избежание преждевременного износа счетчика).
  • Сбрасывать показания на нуль можно только при остановленном счетчике. В противном случае может произойти поломка.
Характерные неисправности и методы их устранения
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина Метод устранения
При вращении приводного вала отсчетные барабаны не вращаются Нет зацепления трибок с отсчетными барабанами Нажать несколько раз на рычаг сброса
Цифры отсчетных барабанов стоят не на одной линии Неправильное зацепление отсчетных барабанов и трибок Нажать на рычаг сброса

Для подсчета механических импульсов используется механизм счета ходов СХ-106.

Характеристики

Различия механизмов счёта оборотов типа СО-66 и СО-66.1

Параметр

СО-66

СО-66.1

Цена деления низшего разряда, оборот

0,1

1

Отношение скорости вращения первого колеса младшего разряда к скорости вращения входного шпинделя

1:1

1:10

Частота вращения, об/мин

600

2000

Основные технические характеристики механизма счёта оборотов

Параметр

Единица

измерения

Значение

Разрядность табло



6

Погрешность во всем диапазоне оборотов



≤1

Максимальный крутящий момент на приводном валу при передаче десятков во всех разрядах

Нм

0,015

Средняя наработка до отказа



1х107

Суммарный ресурс



3х108

Размеры

мм

156х60х48

Масса

кг

0,55

Комплектация

  • Счетчик СО-66 или СО-66.1 — 1 шт.;
  • Паспорт — 1 шт. (на 12 механизмов).
