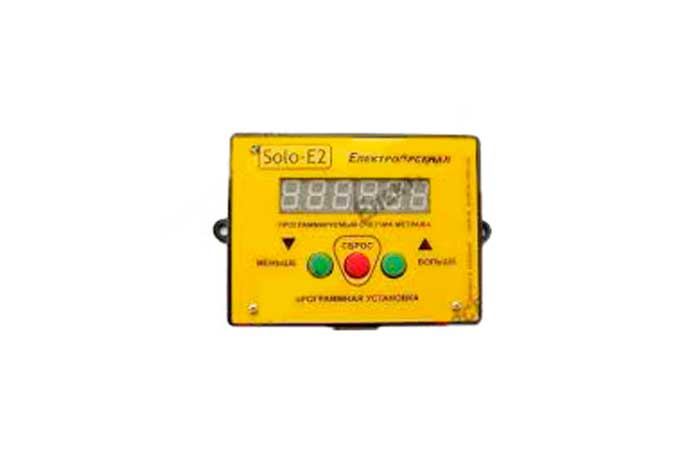

Счетчик импульсов СОЛО-Е2

No votes yet

Счетчик импульсов СОЛО-Е2 предназначен для суммирования или вычитания поступающих на входе импульсов.

Область применения

Счетчик исполняется для подсчета:

  • изделий на конвейер и подачи команды исполнительному механизму;
  • числа витков в намоточных станках;
  • заходящих и выходящих в помещение с целью контроля допустимой плотности последних и др.

Модификации

Счетчик метража, оборотов и длины СОЛО-Е2 также может изготавливаться с энкодером ЕН-1.

Функциональные возможности

В счетчике импульсов СОЛО-Е2 программируются следующие параметры:

  • количество цифр после запятой в измеряемой величине (0-4);
  • количество импульсов на единицу, коэффициент пересчета;
  • значение предварительной сигнализации при подходе к установленному значению;
  • режимы работы счетчика (тахометр, со счетом количества отрезков…)
  • настройка сохранения значений счетчика при отключении питания;
  • время удержания реле останова;
  • время удержания реле предварительной сигнализации;
  • сетевой номер;
  • скорость работы по RS485 Modbus RTU.
Технические характеристики
Параметр Значение
Максимальная скорость счета по каждому входу, импульс/сек. 250
Напряжение питания, В 220
Габаритные размеры, мм 130х100х40
Масса, г 250
Температурный диапазон, °С -20…+40
Степень защиты IP 40

Устройство и принцип действия

Счетчик оборудован светодиодным 6-ти разрядным дисплеем, который инициирует количество импульсов

СОЛО-Е2 имеет СОМ - порт RS232 для подключения к компьютеру, два счетчика входа для связи с датчиком, выход для питания датчика, два выхода для управления внешними устройствами.

Питание осуществляется от сети 220 В и может работать с любым датчиком, как активным, требующими питания и обеспечивающими уровни TTL, так и пассивными, типа герконовых контактов. Питание датчика производится от счетчика.

Управление и программирование счетчика производится тремя кнопками на лицевой панели.

Комплектность

  • Счетчик импульсов СОЛО-Е2 - 1 шт;
  • Паспорт на изделие - 1 экз;
  • Соединительные провода (кабель питания, кабель для подключения датчика, оптопара) - 1 шт.
