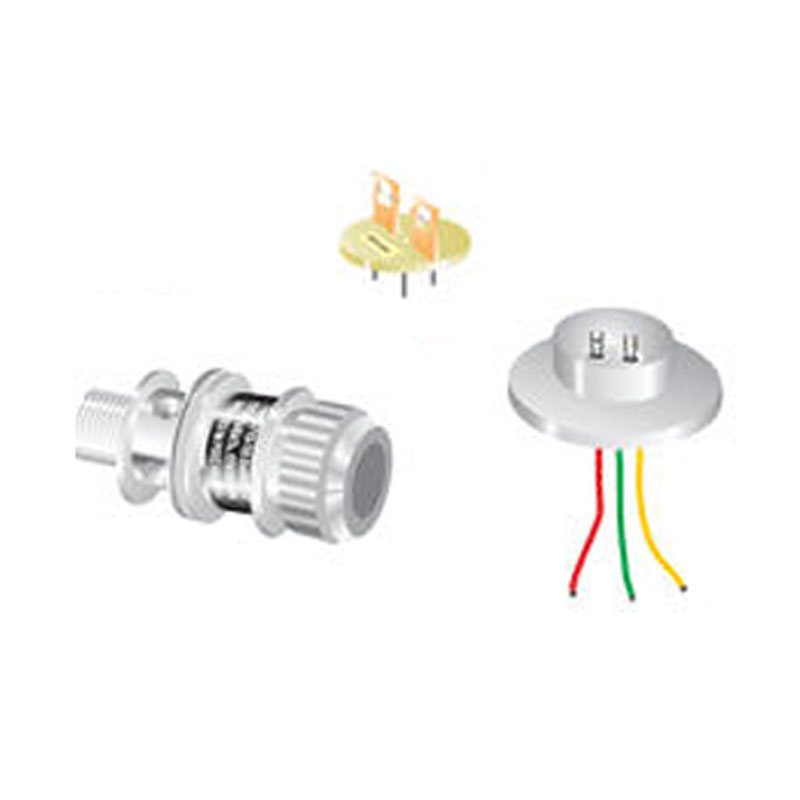

Датчик БТЧЭ, БТЧЭ-726, БТЧЭ-785

Датчики БТЧЭ, БТЧЭ-726, БТЧЭ-785 представляют собой блоки термохимических чувствительных элементов, которые применяются для замены вышедшего из рабочего строя или устаревшего датчика, входящего в состав систем сигнализаторов, использующихся для контроля газовой среды.

Предназначение датчиков БТЧЭ, БТЧЭ-726, БТЧЭ-785

Предложенные блоки, в зависимости от модели, могут выполнять следующие функции:

  • Блок БТЧЭ – применяется для того, чтобы заменять вышедший из рабочего состояния блока чувствительных элементов, входящего в состав сигнализатора СИГНАЛМИК (производство Венгрия);
  • Блок БТЧЭ-726 – служит в качестве замены для отслуживших блоков 726-й модели, которые входят в состав систем контроля газа Sieger (производство Великобритания), используемых на различных предприятиях;
  • Блок БТЧЭ-785 – используется для замены неразборных датчиков 780-й модели, которыи комплектуются системы контроля газовой среды Sieger (производство Великобритания).

Преимущества

БТЧЭ

  • Блок владеет метрологическими характеристиками и установочными размеры, которые отвечают аналогу.

БТЧЭ-726

  • Параметры конструкции блока отвечают установочным размерам аналога, как и метрологические характеристики самого устройства.

БТЧЭ-785

  • Высокая степень механической надежности и устойчивость чувствительного элемента при повышении измеряемой концентрации до 100% НКПР;
  • Блоки, соединенные с устройствами питания образуют измерительный преобразователь, метрологические параметры которого отвечают аналогу;
  • Конструкция блока поддерживает возможность замены только чувствительного элемента датчика, а не всего датчика.

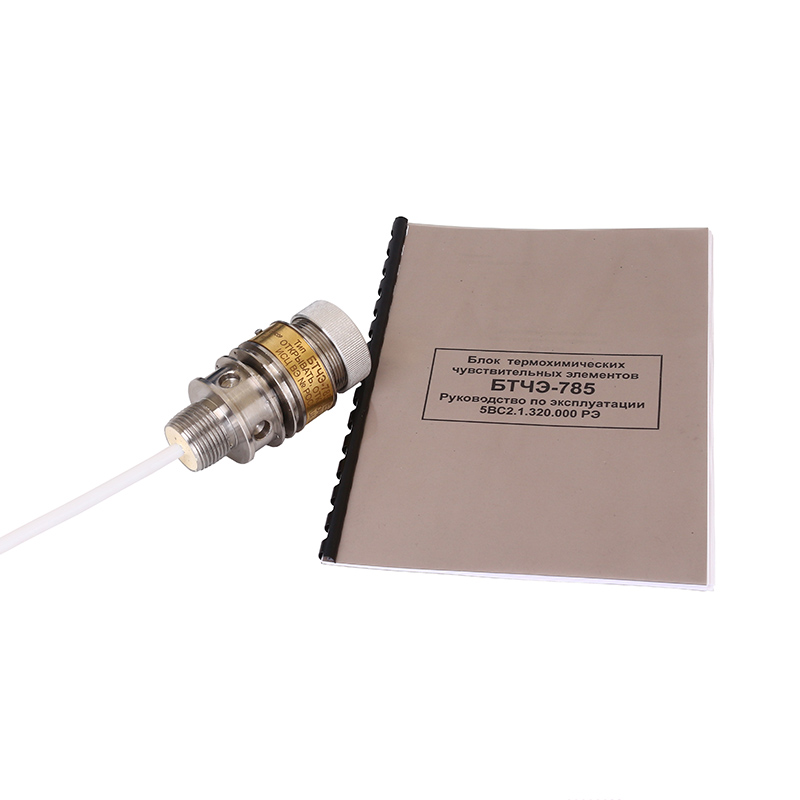

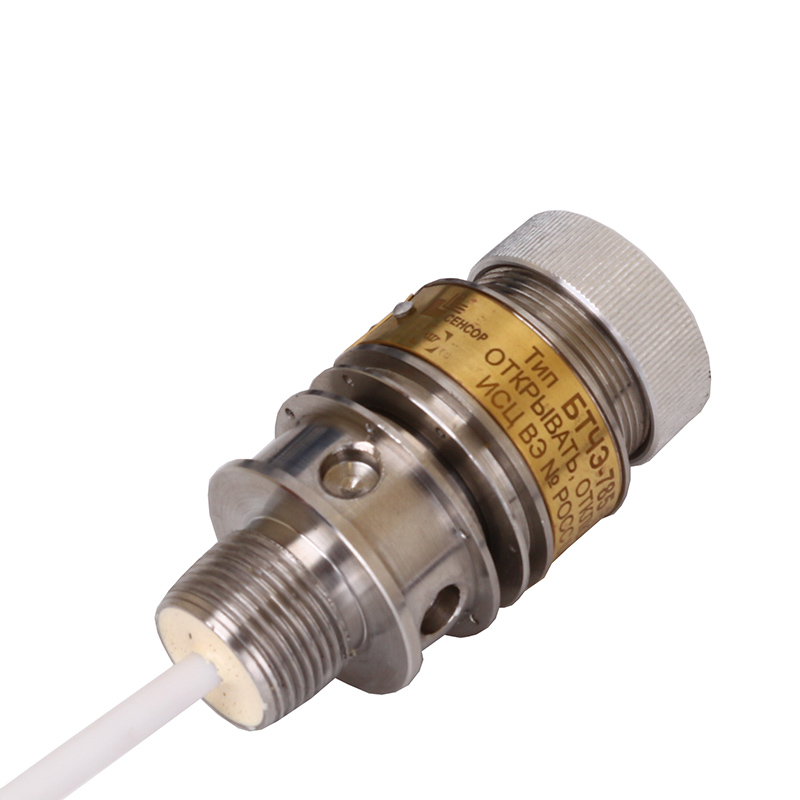

БТЧЭ-785

Взрывозащита:

ExdllBT3

Величина тока питания:

200мА или 165мА

Температурный рабочий диапазон:

-500С до 1500С

Длина коммутационных выводов:

240мм

Резьба для коммутации вспомогательных элементов:

М36 на 1,5

Размеры для установочного процесса:

М27х1,5 Ø24,7мм

М25х1,5 Ø22,7мм

к труб. 3/4" Ø24мм

Вес:

0,45 кг

БТЧЭ-726

Сила тока при питании ЧЭ имеет промежуок рабочих значений:

min 165 мА, max 175 мА

Сопротивление каждого их чувствительных элементов при Т=200С:

4,0±0,2Ом

Габаритные параметры:

Ø41х25 мм

Вес:

0,015 кг

БТЧЭ

Сопротивление каждого ЧЭ может достигнуть размера (значение 20 градусов температуры)

1,3±0,1Ом

Габаритные параметры:

Ø58х18мм

Установочные параметры:

Ø38мм

Длина коммутационных выводов:

120мм

Вес:

0,055 кг

  • Блок БТЧЭ
  • Блок БТЧЭ-726
  • Блок БТЧЭ-785
  • Блок термохимического чувствительного элемента;
  • Эксплуатационная инструкция;
  • Этикетка.
