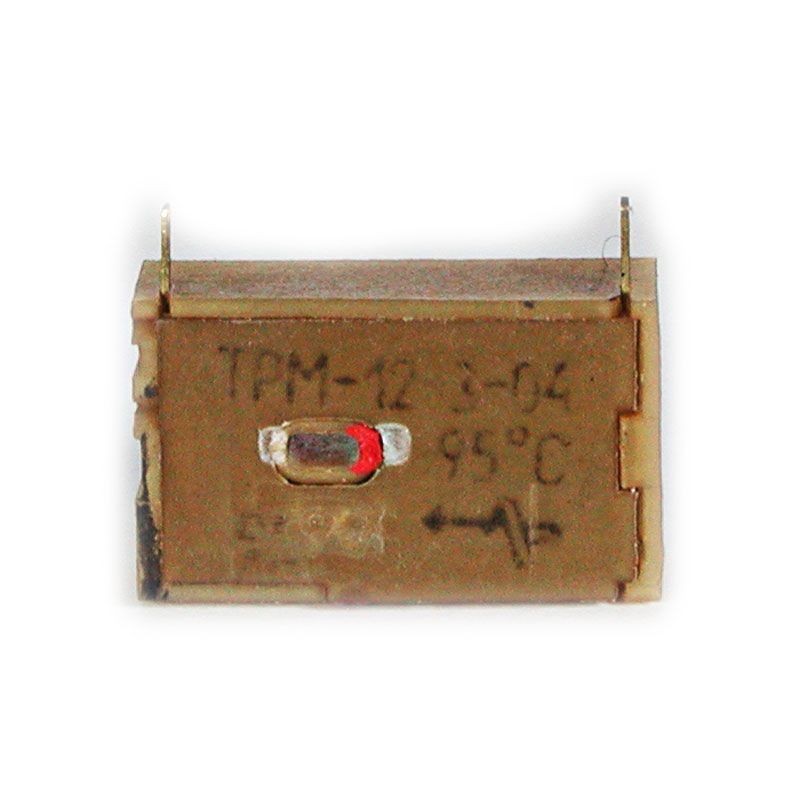

Реле ТРМ-12 это температурное устройство конструктивно и функционально похоже на контактную систему, размещённую в корпусе, которая используется для контроля температуры в неагрессивных средах и возможности коммутирования цепей постоянного и переменного.

Контактная система состоит из подвижного и неподвижного контактов, работающих вместе с толкателем.  Регулировка температуры уставки производится специальным регулятором.

Назначение

С помощью реле ТРМ-12 контролируют температуру производственных технологических процессов, используют их в радиоэлектронной аппаратуре,  в различной продукции общего потребления. Это возможно за счёт применения термомагнитного материала постоянного магнита. Материал изменяет магнитную проницаемость в зависимости от изменения температуры.

Реле могут эксплуатироваться во всех климатических зонах, кроме мест с очень холодным климатом.  Эксплуатация должна происходить в помещениях, где регулировка температуры и влажности производится искусственно.

Устройство и работа

Неподвижный и подвижный контакты с толкателем смонтированы в корпусе. Постоянный магнит в нормальном положении всегда притянут к термомагнитной скобе, чтобы контакт был замкнут. В процессе изменения температуры магнит меняет свои свойства.  Причина: изменение магнитной проницаемости материала.  При достижении определённой температуры произойдёт размыкание контакта.  Понижение температуры вновь вызовет восстановление свойств материала, из которого сделан постоянный магнит, поэтому произойдёт новое замыкание контактов.

При выходе реле из строя, ремонт изделия не производится.  Не допускается эксплуатация реле, закреплённого на магнитном материале. Не должно быть наличия ферромагнитных материалов ближе, чем 40 мм от поверхности реле. Не допускается расположения металлических предметов ближе, чем 5 мм от контактов реле. Изделие может быть размещено в произвольном положении относительно вертикали.

Технические характеристики

Величина

Температурный диапазон использования изделия, Со

-50…+55

Частотный диапазон использования изделия, Гц

1…100

Диапазон контролируемых температур, Со

+55…+120

Частотный диапазон переменного тока, Гц

50…400

Номинальное напряжение, В

250

Масса реле, г

10
