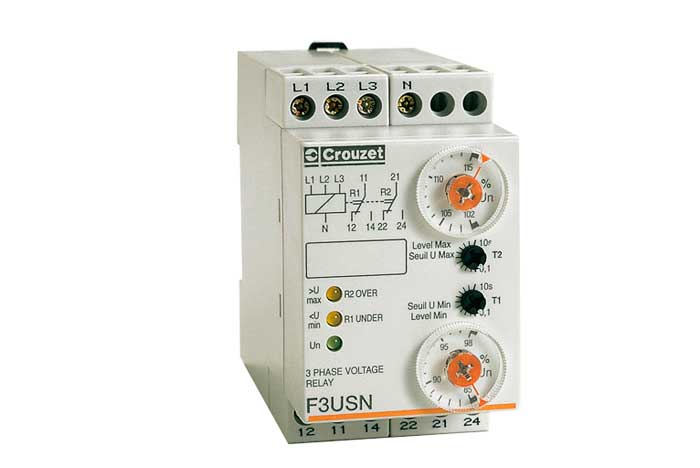

Реле F3US, F3USN

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле F3US, F3USN предназначено для контроля трехфазного напряжения.

Принцип действия

Реле F3US, F3USN активны когда измеряемое напряжение находится в установленных границах. Если напряжение хотя бы одной фазы пересекает граничное значение – одно из выходных реле (соответственно пересеченной границы) отключается по истечении установленного времени задержки.

Модуль не реагирует на смену последовательности и гармонические искажения.

  • LED зеленый – индикация питания
  • LED желтый – пересечение граничной величины (верхней либо нижней) (LED гаснет).
Технические характеристики
Параметр Значение
Напряжение питания 230,400 VAC, ±20%
Частота 50/60 Гц
Потребляемая мощность 8ВА
Граничная вел. напр. нижняя верхняя
F3US-230V
F3US-400V
F3USN-230V
F3USN-400V
195-225 VAC
340-392 VAC
112-130 VAC
195-225 VAC
235-264 VAC
408-460 VAC
135-152 VAC
235-264 VAC
Гистерезис 3%
Точность шкалы настройки ±10%
Время задержки Т1, Т2 0,1-3 сек
Релейный выход 2 переключающих контакта
Максимальный ток
Рабочая температура -20° до +60°C
Масса 310 г
